Indirecte luchting met HKK + GWK
●
●
HomeSysteemAandrijfsystemen voor BreedkapkassenAandrijfsystemen voor ventilatieIndirecte luchting GW met HKK

Indirecte luchting met HKK + GWK

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

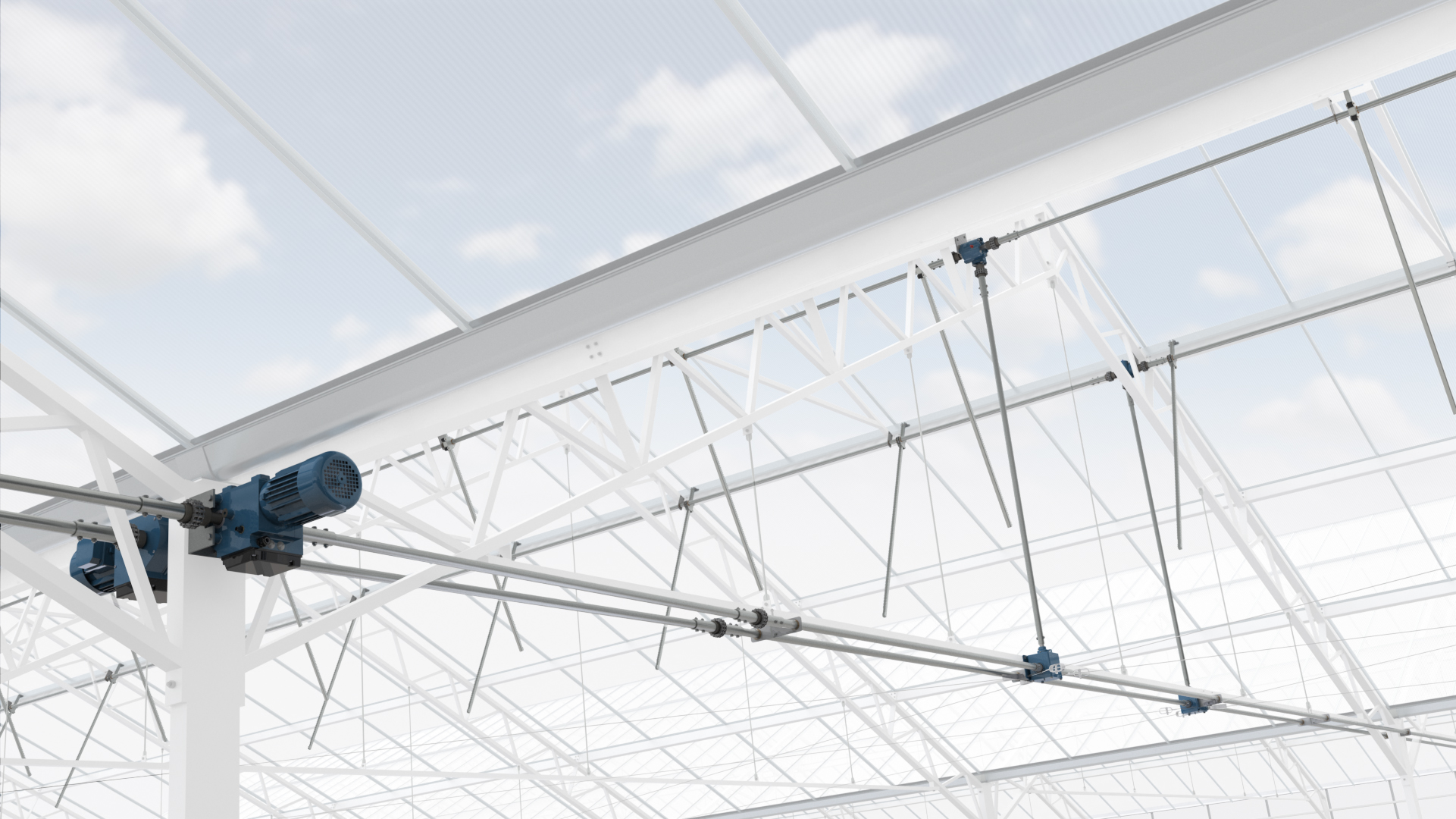

Doorlopende nokluchting is een natuurlijke vorm van ventilatie. Hierbij scharnieren ramen in de nok over bijna de volledige lengte van de breedkap kas. Parallel aan het raam loopt een aandrijfbuis met daarop rondselunits die tandheugels aandrijven en ramen openen en sluiten. De aandrijfbuizen wordt indirect aangedreven door wormwielkasten, haakse keerkasten en één snellopende motorreductor.

  • Minder motorreductoren benodigd.
  • Robuust door gebruik van wormwielkasten.
  • Voorzien van anti-uitwaai en anti-uitdraai voorzieningen.
  • Eenvoudig te installeren.
  • Minder elektrische aansluitingen.

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW20.400.300.KWGW20 30.0 3f 400V met KW+KT 08B z16200 / 16030 / 362421591,50 / 1,803,4 / 4,15,9 / 7,135
Artikelnummer
P.GW20.400.300.KW
Omschrijving
GW20 30.0 3f 400V met KW+KT 08B z16
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
30 / 36
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,50 / 1,80
I (@ Y) (50/60Hz) [A]
3,4 / 4,1
I (@ Δ) (50/60Hz) [A]
5,9 / 7,1
m [kg]
35

Montageplaat GW

ArtikelOmschrijvingA [mm]H [mm]m [kg]
P.MP.GW.H.A100Montageplaat GW haaks A100 H1111001112,0
Artikelnummer
P.MP.GW.H.A100
Omschrijving
Montageplaat GW haaks A100 H111
A [mm]
100
H [mm]
111
m [kg]
2,0

Laskettingwielen

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL08B.Z16.D100Laskettingwiel 08B z16 - 1"08B z16D1002403477270,3
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
Artikelnummer
P.LKWL08B.Z16.D100
Omschrijving
Laskettingwiel 08B z16 - 1"
Ketting
08B z16
As
D100
Tmax [Nm]
240
Db [mm]
34
D [mm]
77
L [mm]
27
m [kg]
0,3
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL08B.Z16.D100Buisbout kettingwiel 08B z16 - 1"08B z16D10024034771500,5
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
Artikelnummer
P.BBKWL08B.Z16.D100
Omschrijving
Buisbout kettingwiel 08B z16 - 1"
Ketting
08B z16
As
D100
Tmax [Nm]
240
Db [mm]
34
D [mm]
77
L [mm]
150
m [kg]
0,5
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8

Ketting

ArtikelOmschrijvingTmax [Nm]D [mm]m [kg]
P.KTG08B-2.Z16Ketting 08B z16240770,3
P.KTG10B-2.Z16Ketting 10B z16420960,5
Artikelnummer
P.KTG08B-2.Z16
Omschrijving
Ketting 08B z16
Tmax [Nm]
240
D [mm]
77
m [kg]
0,3
Artikelnummer
P.KTG10B-2.Z16
Omschrijving
Ketting 10B z16
Tmax [Nm]
420
D [mm]
96
m [kg]
0,5

Haakse keerkast

ArtikelOmschrijvingTuit [Nm]i [-]L1 [mm]L2 [mm]m [kg]
P.HKK120.D25.D100HKK 120 haakse tandwielkast1201--8
P.HKK120.D25.D100.MPHKK120 tandwielkast + montageplaat1201721348.5
Artikelnummer
P.HKK120.D25.D100
Omschrijving
HKK 120 haakse tandwielkast
Tuit [Nm]
120
i [-]
1
L1 [mm]
-
L2 [mm]
-
m [kg]
8
Artikelnummer
P.HKK120.D25.D100.MP
Omschrijving
HKK120 tandwielkast + montageplaat
Tuit [Nm]
120
i [-]
1
L1 [mm]
72
L2 [mm]
134
m [kg]
8.5

Wormwielkast

ArtikelOmschrijvingTin [Nm]Tuit [Nm]i [-]m [kg]
P.GWK240.KWGWK240 Wormkast L/R met KW+KT 10B z1619,524035:111
P.GWK400.KWGWK400 Wormkast L/R met KW+KT 10B z1632,540035:111
Artikelnummer
P.GWK240.KW
Omschrijving
GWK240 Wormkast L/R met KW+KT 10B z16
Tin [Nm]
19,5
Tuit [Nm]
240
i [-]
35:1
m [kg]
11
Artikelnummer
P.GWK400.KW
Omschrijving
GWK400 Wormkast L/R met KW+KT 10B z16
Tin [Nm]
32,5
Tuit [Nm]
400
i [-]
35:1
m [kg]
11

Montageplaat recht

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.MP.GW.R.A163Montageplaat GW recht A163 L1741631741,2
Artikelnummer
P.MP.GW.R.A163
Omschrijving
Montageplaat GW recht A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2

Meerdere mogelijkheden op aanvraag beschikbaar

Montageplaat schuin

ArtikelOmschrijvingL [mm]A [mm]D [mm]B [mm]C [°]m [kg]
P.MP.GW.S.A98.02Montageplaat GW schuin A98 H171 2x Ø11171981120230,9
Artikelnummer
P.MP.GW.S.A98.02
Omschrijving
Montageplaat GW schuin A98 H171 2x Ø11
L [mm]
171
A [mm]
98
D [mm]
11
B [mm]
20
C [°]
23
m [kg]
0,9

Meerdere mogelijkheden op aanvraag beschikbaar

Tandheugelkast

ArtikelOmschrijvingT [Nm]s [mm/rpm]Gebruikm [kg]
P.THG30.UNIT.UTHG30 Tandwielkast Universeel10,4138,23Intens0,43
Artikelnummer
P.THG30.UNIT.U
Omschrijving
THG30 Tandwielkast Universeel
T [Nm]
10,4
s [mm/rpm]
138,23
Gebruik
Intens
m [kg]
0,43

Meerdere mogelijkheden op aanvraag beschikbaar

Tandheugel

ArtikelOmschrijvingF [N]L [mm]B [mm]m [kg]
P.THG30.3.L1250THG30 Heugel 3 mm L=1250 mm4501250251,9
P.THG30.3.L1350THG30 Heugel 3 mm L=1350 mm4501350252,1
P.THG30.3.L1451THG30 Heugel 3 mm L=1451 mm4501451252,2
P.THG30.3.L1551THG30 Heugel 3 mm L=1551 mm4501551252,4
P.THG30.3.L1652THG30 Heugel 3 mm L=1652 mm4501652252,5
P.THG30.3.L1752THG30 Heugel 3 mm L=1752 mm4501752252,7
P.THG30.3.L1852THG30 Heugel 3 mm L=1852 mm4501852252,8
P.THG30.3.L1953THG30 Heugel 3 mm L=1953 mm4501953253,0
Artikelnummer
P.THG30.3.L1250
Omschrijving
THG30 Heugel 3 mm L=1250 mm
F [N]
450
L [mm]
1250
B [mm]
25
m [kg]
1,9
Artikelnummer
P.THG30.3.L1350
Omschrijving
THG30 Heugel 3 mm L=1350 mm
F [N]
450
L [mm]
1350
B [mm]
25
m [kg]
2,1
Artikelnummer
P.THG30.3.L1451
Omschrijving
THG30 Heugel 3 mm L=1451 mm
F [N]
450
L [mm]
1451
B [mm]
25
m [kg]
2,2
Artikelnummer
P.THG30.3.L1551
Omschrijving
THG30 Heugel 3 mm L=1551 mm
F [N]
450
L [mm]
1551
B [mm]
25
m [kg]
2,4
Artikelnummer
P.THG30.3.L1652
Omschrijving
THG30 Heugel 3 mm L=1652 mm
F [N]
450
L [mm]
1652
B [mm]
25
m [kg]
2,5
Artikelnummer
P.THG30.3.L1752
Omschrijving
THG30 Heugel 3 mm L=1752 mm
F [N]
450
L [mm]
1752
B [mm]
25
m [kg]
2,7
Artikelnummer
P.THG30.3.L1852
Omschrijving
THG30 Heugel 3 mm L=1852 mm
F [N]
450
L [mm]
1852
B [mm]
25
m [kg]
2,8
Artikelnummer
P.THG30.3.L1953
Omschrijving
THG30 Heugel 3 mm L=1953 mm
F [N]
450
L [mm]
1953
B [mm]
25
m [kg]
3,0

Meerdere mogelijkheden op aanvraag beschikbaar

Buiging van heugel

ArtikelOmschrijvingR [mm]
P.THG30.R1000.BINTHG30 buigen R=1000 binnen1000
P.THG30.R1200.BINTHG30 buigen R=1200 binnen1200
P.THG30.R1400.BINTHG30 buigen R=1400 binnen1400
P.THG30.R1500.BINTHG30 buigen R=1500 binnen1500
P.THG30.R1600.BINTHG30 buigen R=1600 binnen1600
P.THG30.R1800.BINTHG30 buigen R=1800 binnen1800
Artikelnummer
P.THG30.R1000.BIN
Omschrijving
THG30 buigen R=1000 binnen
R [mm]
1000
Artikelnummer
P.THG30.R1200.BIN
Omschrijving
THG30 buigen R=1200 binnen
R [mm]
1200
Artikelnummer
P.THG30.R1400.BIN
Omschrijving
THG30 buigen R=1400 binnen
R [mm]
1400
Artikelnummer
P.THG30.R1500.BIN
Omschrijving
THG30 buigen R=1500 binnen
R [mm]
1500
Artikelnummer
P.THG30.R1600.BIN
Omschrijving
THG30 buigen R=1600 binnen
R [mm]
1600
Artikelnummer
P.THG30.R1800.BIN
Omschrijving
THG30 buigen R=1800 binnen
R [mm]
1800

Raambeugel

ArtikelOmschrijvingm [kg]
P.THG30.RBTHG30 Aluminium raambeugel0,06
Artikelnummer
P.THG30.RB
Omschrijving
THG30 Aluminium raambeugel
m [kg]
0,06

Glijlagerplaat

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.GL100.R.L100Lagerplaat 1" R A52 L100 mm521000,14
P.GL100.R.L120Lagerplaat 1" R A72 L120 mm721200,17
P.GL100.R.L140Lagerplaat 1" R A92 L140 mm921400,19
P.GL100.R.L150Lagerplaat 1" R A102 L150 mm1021500,20
Artikelnummer
P.GL100.R.L100
Omschrijving
Lagerplaat 1" R A52 L100 mm
A [mm]
52
L [mm]
100
m [kg]
0,14
Artikelnummer
P.GL100.R.L120
Omschrijving
Lagerplaat 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17
Artikelnummer
P.GL100.R.L140
Omschrijving
Lagerplaat 1" R A92 L140 mm
A [mm]
92
L [mm]
140
m [kg]
0,19
Artikelnummer
P.GL100.R.L150
Omschrijving
Lagerplaat 1" R A102 L150 mm
A [mm]
102
L [mm]
150
m [kg]
0,20

**

Aandrijfsystemen voor ventilatie

Om een optimale temperatuur, optimale luchtcondities of een optimaal klimaat binnen breedkapkassen te bieden is gecontroleerde ventilatie essentieel. Ventilatie vindt plaats door middel van doorlopende ramen in de nok van de kas. Wij hebben de kennis, de expertise en het aanbod om hieraan bij te dragen.
