Indirecte luchting GW met AK + GWK

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

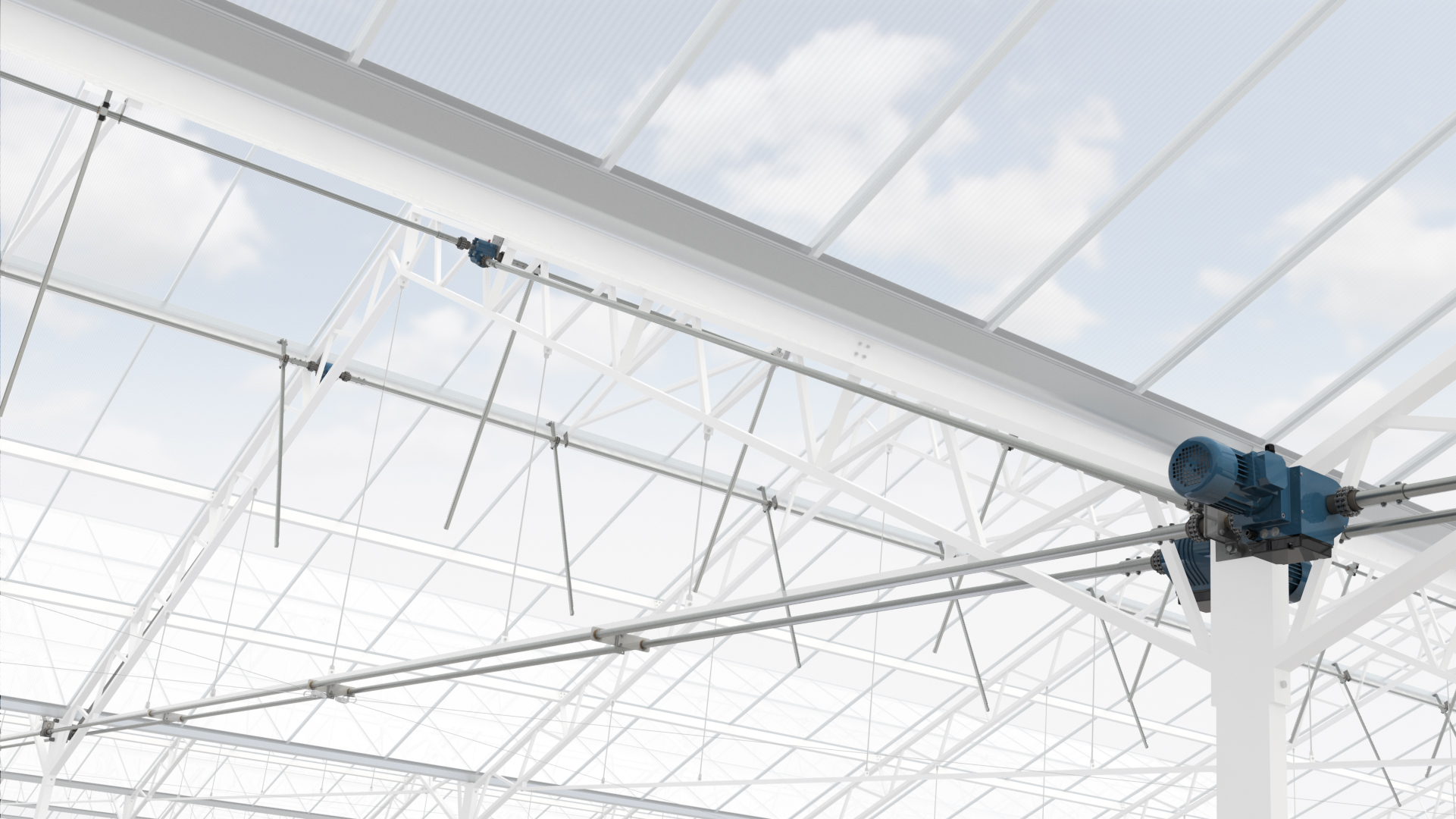

Doorlopende nokluchting is een natuurlijke vorm van ventilatie. Hierbij scharnieren ramen in de nok over bijna de volledige lengte van de breedkap kas. Parallel aan het raam loopt een aandrijfbuis met daarop rondselunits die tandheugels aandrijven en ramen openen of sluiten. De aandrijfbuizen wordt indirect aangedreven door wormwielkasten, aftakkasten en één snellopende motorreductor.

  • Minder motorreductoren benodigd.
  • Robuust door gebruik van wormwielkasten.
  • Voorzien van anti-uitwaai en anti-uitdraai voorzieningen.
  • Eenvoudig te installeren.
  • Minder elektrische aansluitingen.

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW20.400.300.KWGW20 30.0 3f 400V met KW+KT 08B z16200 / 16030 / 362421591,50 / 1,803,4 / 4,15,9 / 7,135
Artikelnummer
P.GW20.400.300.KW
Omschrijving
GW20 30.0 3f 400V met KW+KT 08B z16
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
30 / 36
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,50 / 1,80
I (@ Y) (50/60Hz) [A]
3,4 / 4,1
I (@ Δ) (50/60Hz) [A]
5,9 / 7,1
m [kg]
35

Montageplaat THG30.AK

ArtikelOmschrijvingA [mm]H [mm]m [kg]

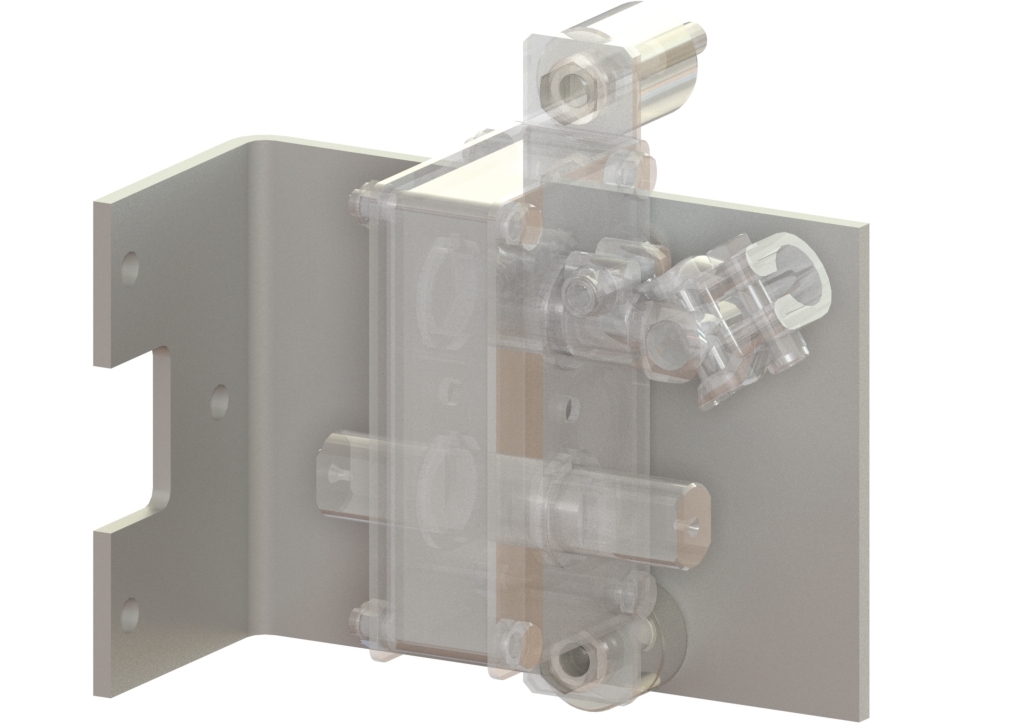

P.MP.GW.H.A81.03Montageplaat GW H A81 H92 icm THG30 AK81921,9
Artikelnummer
P.MP.GW.H.A81.03
Omschrijving
Montageplaat GW H A81 H92 icm THG30 AK
A [mm]
81
H [mm]
92
m [kg]
1,9

Vulbus THG30

ArtikelOmschrijvingL [mm]m [kg]

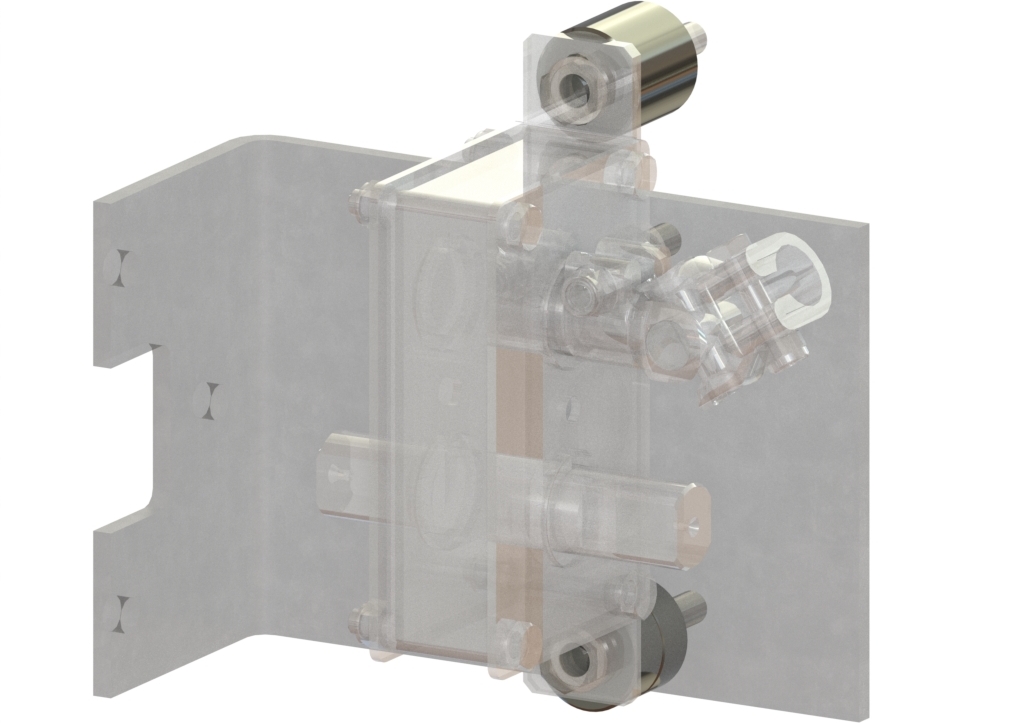

P.BS11.05.SL08EZVulbus THG30.AK D35 d11 L36360.2
P.BS11.06.SL08EZVulbus THG30.AK D35 d11 L30300.2
Artikelnummer
P.BS11.05.SL08EZ
Omschrijving
Vulbus THG30.AK D35 d11 L36
L [mm]
36
m [kg]
0.2
Artikelnummer
P.BS11.06.SL08EZ
Omschrijving
Vulbus THG30.AK D35 d11 L30
L [mm]
30
m [kg]
0.2

Aftakkast links en rechts

ArtikelOmschrijvingTmax [Nm]i [-]m [kg]

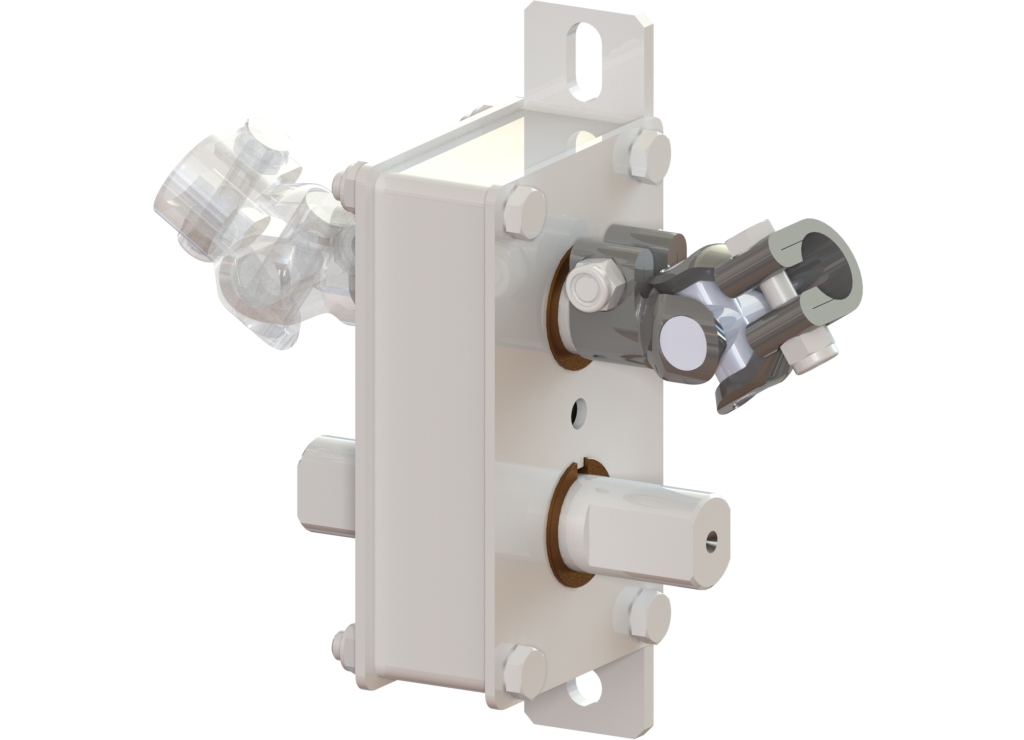

P.THG30.AK.L.KRK.RTHG30 Aftakkast & KRK-rechts liggend501:12.75
P.THG30.AK.L.KRK.LTHG30 Aftakkast & KRK-links liggend501:12.75
Artikelnummer
P.THG30.AK.L.KRK.R
Omschrijving
THG30 Aftakkast & KRK-rechts liggend
Tmax [Nm]
50
i [-]
1:1
m [kg]
2.75
Artikelnummer
P.THG30.AK.L.KRK.L
Omschrijving
THG30 Aftakkast & KRK-links liggend
Tmax [Nm]
50
i [-]
1:1
m [kg]
2.75

Schuifkettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]D2 [mm]L [mm]m [kg]
P.KWL08B.Z16.S20Schuifkettingwiel 08B z16 - S2008B z16S2024077280,4
Artikelnummer
P.KWL08B.Z16.S20
Omschrijving
Schuifkettingwiel 08B z16 - S20
Ketting
08B z16
As
S20
Tmax [Nm]
240
D2 [mm]
77
L [mm]
28
m [kg]
0,4

Laskettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL08B.Z16.D100Laskettingwiel 08B z16 - 1"08B z16D1002403477270,3
Artikelnummer
P.LKWL08B.Z16.D100
Omschrijving
Laskettingwiel 08B z16 - 1"
Ketting
08B z16
As
D100
Tmax [Nm]
240
Db [mm]
34
D [mm]
77
L [mm]
27
m [kg]
0,3

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL08B.Z16.D100Buisbout kettingwiel 08B z16 - 1"08B z16D10024034771500,5
Artikelnummer
P.BBKWL08B.Z16.D100
Omschrijving
Buisbout kettingwiel 08B z16 - 1"
Ketting
08B z16
As
D100
Tmax [Nm]
240
Db [mm]
34
D [mm]
77
L [mm]
150
m [kg]
0,5

Lastap

ArtikelOmschrijvingD1 [mm]D2 [mm]L1 [mm]L2 [mm]m [kg]

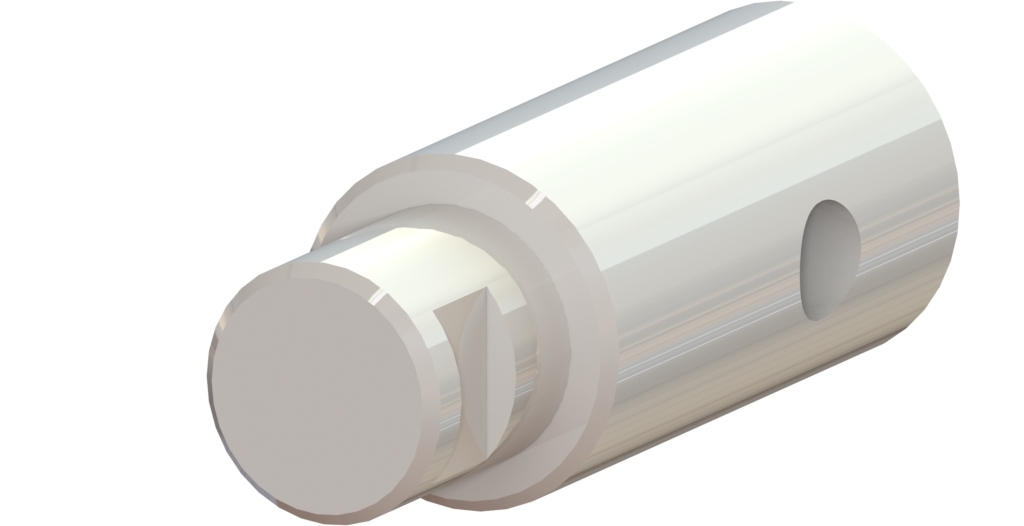

P.LT100.02Lastap 1" tbv kruiskoppeling met gat Ø9272072520,3
Artikelnummer
P.LT100.02
Omschrijving
Lastap 1" tbv kruiskoppeling met gat Ø9
D1 [mm]
27
D2 [mm]
20
L1 [mm]
72
L2 [mm]
52
m [kg]
0,3

Wormwielkast

ArtikelOmschrijvingTin [Nm]Tuit [Nm]i [-]m [kg]
P.GWK240.KWGWK240 Wormkast L/R met KW+KT 10B z1619,524035:111
P.GWK400.KWGWK400 Wormkast L/R met KW+KT 10B z1632,540035:111
Artikelnummer
P.GWK240.KW
Omschrijving
GWK240 Wormkast L/R met KW+KT 10B z16
Tin [Nm]
19,5
Tuit [Nm]
240
i [-]
35:1
m [kg]
11
Artikelnummer
P.GWK400.KW
Omschrijving
GWK400 Wormkast L/R met KW+KT 10B z16
Tin [Nm]
32,5
Tuit [Nm]
400
i [-]
35:1
m [kg]
11

Montageplaat recht

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.MP.GW.R.A163Montageplaat GW recht A163 L1741631741,2
Artikelnummer
P.MP.GW.R.A163
Omschrijving
Montageplaat GW recht A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2

Tandheugelkast

ArtikelOmschrijvingT [Nm]s [mm/rpm]Gebruikm [kg]
P.THG30.UNIT.UTHG30 Tandwielkast Universeel10,4138,23Intens0,43
Artikelnummer
P.THG30.UNIT.U
Omschrijving
THG30 Tandwielkast Universeel
T [Nm]
10,4
s [mm/rpm]
138,23
Gebruik
Intens
m [kg]
0,43

Meerdere mogelijkheden op aanvraag beschikbaar

Tandheugel THG30

ArtikelOmschrijvingF [N]L [mm]B [mm]m [kg]
P.THG30.3.L1250THG30 Heugel 3 mm L=1250 mm4501250251,9
P.THG30.3.L1350THG30 Heugel 3 mm L=1350 mm4501350252,1
P.THG30.3.L1451THG30 Heugel 3 mm L=1451 mm4501451252,2
P.THG30.3.L1551THG30 Heugel 3 mm L=1551 mm4501551252,4
P.THG30.3.L1652THG30 Heugel 3 mm L=1652 mm4501652252,5
P.THG30.3.L1752THG30 Heugel 3 mm L=1752 mm4501752252,7
P.THG30.3.L1852THG30 Heugel 3 mm L=1852 mm4501852252,8
P.THG30.3.L1953THG30 Heugel 3 mm L=1953 mm4501953253,0
Artikelnummer
P.THG30.3.L1250
Omschrijving
THG30 Heugel 3 mm L=1250 mm
F [N]
450
L [mm]
1250
B [mm]
25
m [kg]
1,9
Artikelnummer
P.THG30.3.L1350
Omschrijving
THG30 Heugel 3 mm L=1350 mm
F [N]
450
L [mm]
1350
B [mm]
25
m [kg]
2,1
Artikelnummer
P.THG30.3.L1451
Omschrijving
THG30 Heugel 3 mm L=1451 mm
F [N]
450
L [mm]
1451
B [mm]
25
m [kg]
2,2
Artikelnummer
P.THG30.3.L1551
Omschrijving
THG30 Heugel 3 mm L=1551 mm
F [N]
450
L [mm]
1551
B [mm]
25
m [kg]
2,4
Artikelnummer
P.THG30.3.L1652
Omschrijving
THG30 Heugel 3 mm L=1652 mm
F [N]
450
L [mm]
1652
B [mm]
25
m [kg]
2,5
Artikelnummer
P.THG30.3.L1752
Omschrijving
THG30 Heugel 3 mm L=1752 mm
F [N]
450
L [mm]
1752
B [mm]
25
m [kg]
2,7
Artikelnummer
P.THG30.3.L1852
Omschrijving
THG30 Heugel 3 mm L=1852 mm
F [N]
450
L [mm]
1852
B [mm]
25
m [kg]
2,8
Artikelnummer
P.THG30.3.L1953
Omschrijving
THG30 Heugel 3 mm L=1953 mm
F [N]
450
L [mm]
1953
B [mm]
25
m [kg]
3,0

Meerdere mogelijkheden op aanvraag beschikbaar

Buiging van heugel

ArtikelOmschrijvingR [mm]
P.THG30.R1000.BINTHG30 buigen R=1000 binnen1000
P.THG30.R1200.BINTHG30 buigen R=1200 binnen1200
P.THG30.R1400.BINTHG30 buigen R=1400 binnen1400
P.THG30.R1500.BINTHG30 buigen R=1500 binnen1500
P.THG30.R1600.BINTHG30 buigen R=1600 binnen1600
P.THG30.R1800.BINTHG30 buigen R=1800 binnen1800
Artikelnummer
P.THG30.R1000.BIN
Omschrijving
THG30 buigen R=1000 binnen
R [mm]
1000
Artikelnummer
P.THG30.R1200.BIN
Omschrijving
THG30 buigen R=1200 binnen
R [mm]
1200
Artikelnummer
P.THG30.R1400.BIN
Omschrijving
THG30 buigen R=1400 binnen
R [mm]
1400
Artikelnummer
P.THG30.R1500.BIN
Omschrijving
THG30 buigen R=1500 binnen
R [mm]
1500
Artikelnummer
P.THG30.R1600.BIN
Omschrijving
THG30 buigen R=1600 binnen
R [mm]
1600
Artikelnummer
P.THG30.R1800.BIN
Omschrijving
THG30 buigen R=1800 binnen
R [mm]
1800

Raambeugel

ArtikelOmschrijvingm [kg]
P.THG30.RBTHG30 Aluminium raambeugel0,06
Artikelnummer
P.THG30.RB
Omschrijving
THG30 Aluminium raambeugel
m [kg]
0,06

Glijlagerplaat recht

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.GL100.R.L100Lagerplaat 1" R A52 L100 mm521000,14
P.GL100.R.L120Lagerplaat 1" R A72 L120 mm721200,17
P.GL100.R.L140Lagerplaat 1" R A92 L140 mm921400,19
P.GL100.R.L150Lagerplaat 1" R A102 L150 mm1021500,20
Artikelnummer
P.GL100.R.L100
Omschrijving
Lagerplaat 1" R A52 L100 mm
A [mm]
52
L [mm]
100
m [kg]
0,14
Artikelnummer
P.GL100.R.L120
Omschrijving
Lagerplaat 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17
Artikelnummer
P.GL100.R.L140
Omschrijving
Lagerplaat 1" R A92 L140 mm
A [mm]
92
L [mm]
140
m [kg]
0,19
Artikelnummer
P.GL100.R.L150
Omschrijving
Lagerplaat 1" R A102 L150 mm
A [mm]
102
L [mm]
150
m [kg]
0,20

***
