Directe doorlopende nokluchting
●
●
HomeSysteemAandrijfsystemen voor BreedkapkassenAandrijfsystemen voor ventilatieDirecte luchting GW

Directe doorlopende nokluchting

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

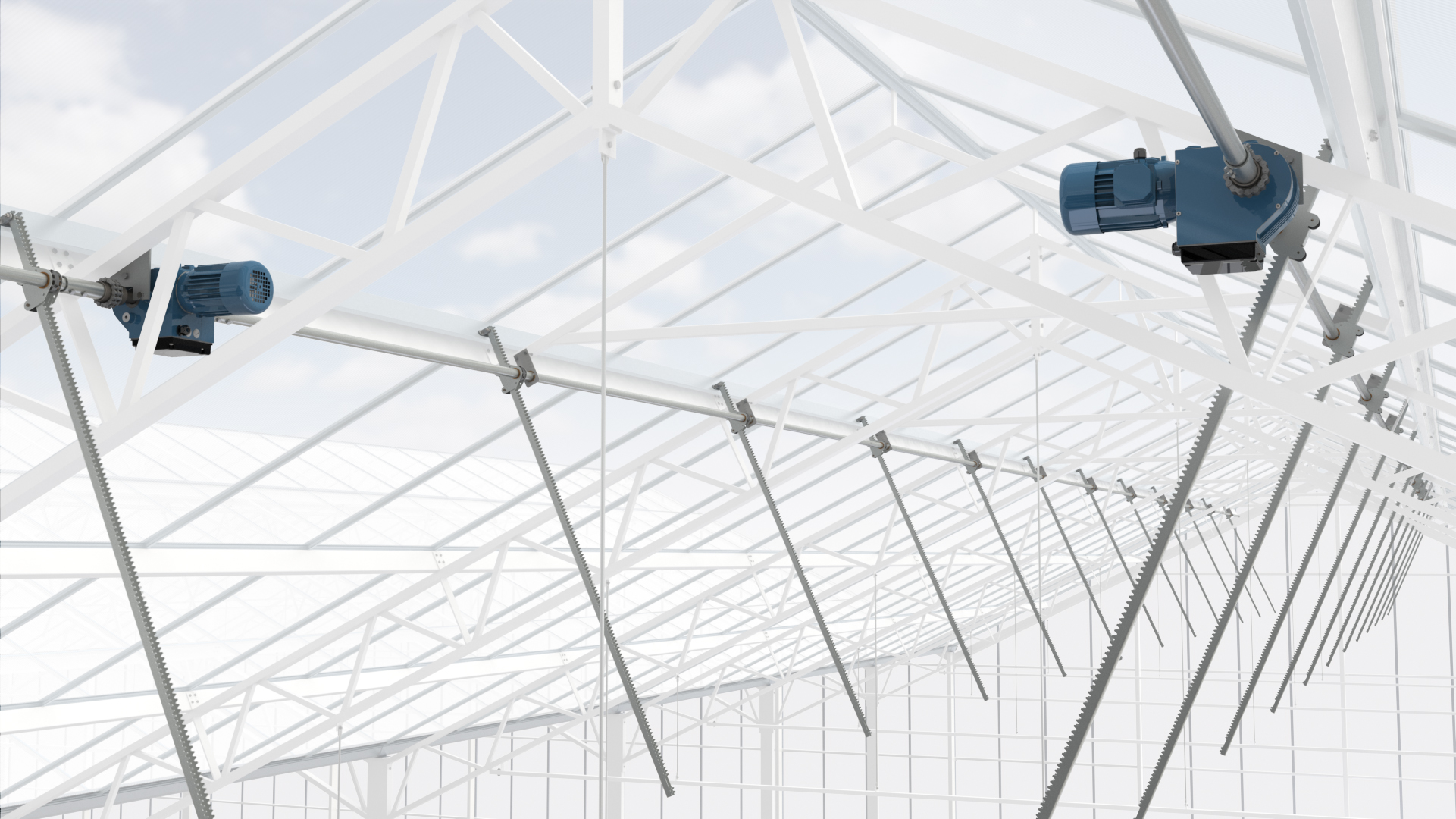

Doorlopende nokluchting is een natuurlijke vorm van ventilatie. Hierbij scharnieren ramen in de nok over bijna de volledige lengte van de breedkap kas. Parallel aan het raam loopt een aandrijfbuis met daarop rondselunits die tandheugels aandrijven en ramen openen of sluiten. De aandrijfbuis wordt aangedreven door een zelfremmende elektrisch- of handaangedreven tandwielkast.

  • Perfecte dimensionering met de GW.
  • Diverse bijpassende tandheugels en opties beschikbaar.
  • Beperkte elektrotechnische installatie.
  • Voorzien van uitwaai- en uitdraai voorzieningen.
  • Eenvoudig te installeren.
  • Zeer betrouwbaar.

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW10.3.400.13.KWGW10 1.3 3f 400V met KW+KT 10B z16100 / 801,3 / 1,61911240,09 / 0,110,5 / 0,50,9 / 0,921
P.GW10.3.400.26.KWGW10 2.6 3f 400V met KW+KT 10B z16100 / 802,6 / 3,11681240,09 / 0,110,4 / 0,40,7 / 0,721
P.GW10.3.400.52.KWGW10 5.2 3f 400V met KW+KT 10B z16100 / 805,2 / 6,21911240,18 / 0,220,7 / 0,71,2 / 1,224
P.GW30.400.13.KWGW30 1.3 3f 400V met KW+KT 10B z16300 / 2401,3 / 1,61911450,18 / 0,220,7 / 0,71,2 / 1,222
P.GW30.400.26.KWGW30 2.6 3f 400V met KW+KT 10B z16300 / 2402,6 / 3,12201450,25 / 0,300,8 / 0,81,4 / 1,424
P.GW30.400.52.KWGW30 5.2 3f 400V met KW+KT 10B z16300 / 2405,2 / 6,22201450,37 / 0,441,2 / 1,22,1 / 2,127
P.GW40.400.13.KWGW40 1.3 3f 400V met KW+KT 10B z16400 / 3201,3 / 1,62201590,25 / 0,300,8 / 0,81,4 / 1,427
P.GW40.400.26.KWGW40 2.6 3f 400V met KW+KT 10B z16400 / 3202,6 / 3,12201590,37 / 0,441,0 / 1,01,7 / 1,729
P.GW40.3.400.52.KWGW40 5.2 3f 400V met KW+KT 10B z16400 / 3205,2 / 6,22201370,55 / 0,661,5 / 1,52,6 / 2,629
Artikelnummer
P.GW10.3.400.13.KW
Omschrijving
GW10 1.3 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
1,3 / 1,6
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Y) (50/60Hz) [A]
0,5 / 0,5
I (@ Δ) (50/60Hz) [A]
0,9 / 0,9
m [kg]
21
Artikelnummer
P.GW10.3.400.26.KW
Omschrijving
GW10 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Y) (50/60Hz) [A]
0,4 / 0,4
I (@ Δ) (50/60Hz) [A]
0,7 / 0,7
m [kg]
21
Artikelnummer
P.GW10.3.400.52.KW
Omschrijving
GW10 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
m [kg]
24
Artikelnummer
P.GW30.400.13.KW
Omschrijving
GW30 1.3 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
1,3 / 1,6
L [mm]
191
D [mm]
145
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
m [kg]
22
Artikelnummer
P.GW30.400.26.KW
Omschrijving
GW30 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
24
Artikelnummer
P.GW30.400.52.KW
Omschrijving
GW30 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,2 / 1,2
I (@ Δ) (50/60Hz) [A]
2,1 / 2,1
m [kg]
27
Artikelnummer
P.GW40.400.13.KW
Omschrijving
GW40 1.3 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
1,3 / 1,6
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
27
Artikelnummer
P.GW40.400.26.KW
Omschrijving
GW40 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,0
I (@ Δ) (50/60Hz) [A]
1,7 / 1,7
m [kg]
29
Artikelnummer
P.GW40.3.400.52.KW
Omschrijving
GW40 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
137
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
29

Laskettingwielen

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8

Montageplaat recht

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.MP.GW.R.A163Montageplaat GW recht A163 L1741631741,2
Artikelnummer
P.MP.GW.R.A163
Omschrijving
Montageplaat GW recht A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2

Meerdere mogelijkheden op aanvraag beschikbaar

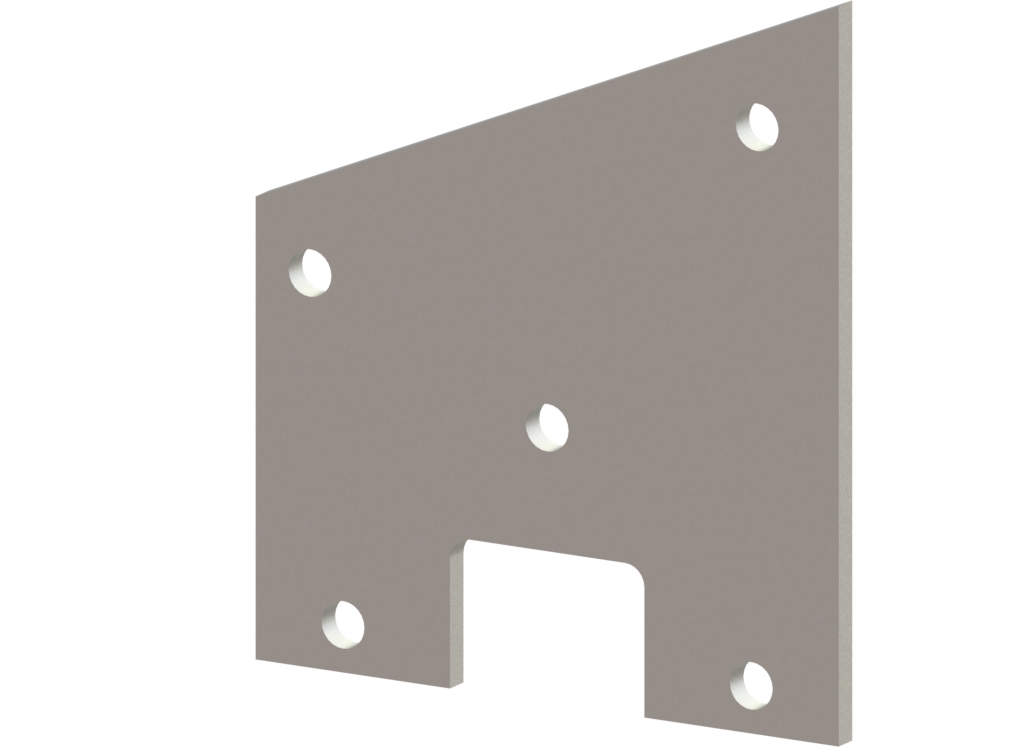

Montageplaat schuin

ArtikelOmschrijvingL [mm]A [mm]D [mm]B [mm]C [°]m [kg]
P.MP.GW.S.A98.02Montageplaat GW schuin A98 H171 2x Ø11171981120230,9
Artikelnummer
P.MP.GW.S.A98.02
Omschrijving
Montageplaat GW schuin A98 H171 2x Ø11
L [mm]
171
A [mm]
98
D [mm]
11
B [mm]
20
C [°]
23
m [kg]
0,9

Meerdere mogelijkheden op aanvraag beschikbaar

Tandheugelkast

ArtikelOmschrijvingT [Nm]s [mm/rpm]Gebruikm [kg]
P.THG30.UNIT.UTHG30 Tandwielkast Universeel10,4138,23Intens0,43
Artikelnummer
P.THG30.UNIT.U
Omschrijving
THG30 Tandwielkast Universeel
T [Nm]
10,4
s [mm/rpm]
138,23
Gebruik
Intens
m [kg]
0,43

Meerdere mogelijkheden op aanvraag beschikbaar

Tandheugel THG30

ArtikelOmschrijvingF [N]L [mm]B [mm]D [mm]m [kg]
P.THG30.3.L1250THG30 Heugel 3 mm L=1250 mm45012502531,9
P.THG30.3.L1350THG30 Heugel 3 mm L=1350 mm45013502532,1
P.THG30.3.L1451THG30 Heugel 3 mm L=1451 mm45014512532,2
P.THG30.3.L1551THG30 Heugel 3 mm L=1551 mm45015512532,4
P.THG30.3.L1652THG30 Heugel 3 mm L=1652 mm45016522532,5
P.THG30.3.L1752THG30 Heugel 3 mm L=1752 mm45017522532,7
P.THG30.3.L1852THG30 Heugel 3 mm L=1852 mm45018522532,8
P.THG30.3.L1953THG30 Heugel 3 mm L=1953 mm45019532533,0
Artikelnummer
P.THG30.3.L1250
Omschrijving
THG30 Heugel 3 mm L=1250 mm
F [N]
450
L [mm]
1250
B [mm]
25
D [mm]
3
m [kg]
1,9
Artikelnummer
P.THG30.3.L1350
Omschrijving
THG30 Heugel 3 mm L=1350 mm
F [N]
450
L [mm]
1350
B [mm]
25
D [mm]
3
m [kg]
2,1
Artikelnummer
P.THG30.3.L1451
Omschrijving
THG30 Heugel 3 mm L=1451 mm
F [N]
450
L [mm]
1451
B [mm]
25
D [mm]
3
m [kg]
2,2
Artikelnummer
P.THG30.3.L1551
Omschrijving
THG30 Heugel 3 mm L=1551 mm
F [N]
450
L [mm]
1551
B [mm]
25
D [mm]
3
m [kg]
2,4
Artikelnummer
P.THG30.3.L1652
Omschrijving
THG30 Heugel 3 mm L=1652 mm
F [N]
450
L [mm]
1652
B [mm]
25
D [mm]
3
m [kg]
2,5
Artikelnummer
P.THG30.3.L1752
Omschrijving
THG30 Heugel 3 mm L=1752 mm
F [N]
450
L [mm]
1752
B [mm]
25
D [mm]
3
m [kg]
2,7
Artikelnummer
P.THG30.3.L1852
Omschrijving
THG30 Heugel 3 mm L=1852 mm
F [N]
450
L [mm]
1852
B [mm]
25
D [mm]
3
m [kg]
2,8
Artikelnummer
P.THG30.3.L1953
Omschrijving
THG30 Heugel 3 mm L=1953 mm
F [N]
450
L [mm]
1953
B [mm]
25
D [mm]
3
m [kg]
3,0

Meerdere mogelijkheden op aanvraag beschikbaar

Buiging van heugel

ArtikelOmschrijvingR [mm]
P.THG30.R1000.BINTHG30 buigen R=1000 binnen1000
P.THG30.R1200.BINTHG30 buigen R=1200 binnen1200
P.THG30.R1400.BINTHG30 buigen R=1400 binnen1400
P.THG30.R1500.BINTHG30 buigen R=1500 binnen1500
P.THG30.R1600.BINTHG30 buigen R=1600 binnen1600
P.THG30.R1800.BINTHG30 buigen R=1800 binnen1800
P.THG30.R1000.BUITHG30 buigen R=1000 buiten1000
Artikelnummer
P.THG30.R1000.BIN
Omschrijving
THG30 buigen R=1000 binnen
R [mm]
1000
Artikelnummer
P.THG30.R1200.BIN
Omschrijving
THG30 buigen R=1200 binnen
R [mm]
1200
Artikelnummer
P.THG30.R1400.BIN
Omschrijving
THG30 buigen R=1400 binnen
R [mm]
1400
Artikelnummer
P.THG30.R1500.BIN
Omschrijving
THG30 buigen R=1500 binnen
R [mm]
1500
Artikelnummer
P.THG30.R1600.BIN
Omschrijving
THG30 buigen R=1600 binnen
R [mm]
1600
Artikelnummer
P.THG30.R1800.BIN
Omschrijving
THG30 buigen R=1800 binnen
R [mm]
1800
Artikelnummer
P.THG30.R1000.BUI
Omschrijving
THG30 buigen R=1000 buiten
R [mm]
1000

Raambeugel

ArtikelOmschrijvingm [kg]
P.THG30.RBTHG30 Aluminium raambeugel0,06
Artikelnummer
P.THG30.RB
Omschrijving
THG30 Aluminium raambeugel
m [kg]
0,06

Glijlagerplaat recht

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.GL100.R.L100Lagerplaat 1" R A52 L100 mm521000,14
P.GL100.R.L120Lagerplaat 1" R A72 L120 mm721200,17
P.GL100.R.L140Lagerplaat 1" R A92 L140 mm921400,19
P.GL100.R.L150Lagerplaat 1" R A102 L150 mm1021500,20
Artikelnummer
P.GL100.R.L100
Omschrijving
Lagerplaat 1" R A52 L100 mm
A [mm]
52
L [mm]
100
m [kg]
0,14
Artikelnummer
P.GL100.R.L120
Omschrijving
Lagerplaat 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17
Artikelnummer
P.GL100.R.L140
Omschrijving
Lagerplaat 1" R A92 L140 mm
A [mm]
92
L [mm]
140
m [kg]
0,19
Artikelnummer
P.GL100.R.L150
Omschrijving
Lagerplaat 1" R A102 L150 mm
A [mm]
102
L [mm]
150
m [kg]
0,20

***
