GW20 30.0 3f 400V met KW+KT 08B z16
Artikeleigenschappen
Artikelnummer
P.GW20.400.300.KW
Omschrijving
GW20 30.0 3f 400V met KW+KT 08B z16
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
30 / 36
L [mm]
242
P (50/60Hz) [kW]
1,50 / 1,80
I (@ Y) (50/60Hz) [A]
3,4 / 4,1
I (@ Δ) (50/60Hz) [A]
5,9 / 7,1
m [kg]
35
Artikel informatie
Deze GW-serie heeft de volgende specifieke kenmerken:
- Ten opzichte van de overige motoren uit de GW-serie hebben de motoren die 15 of 30 omw./min. draaien een afwijkend afstelbereik.

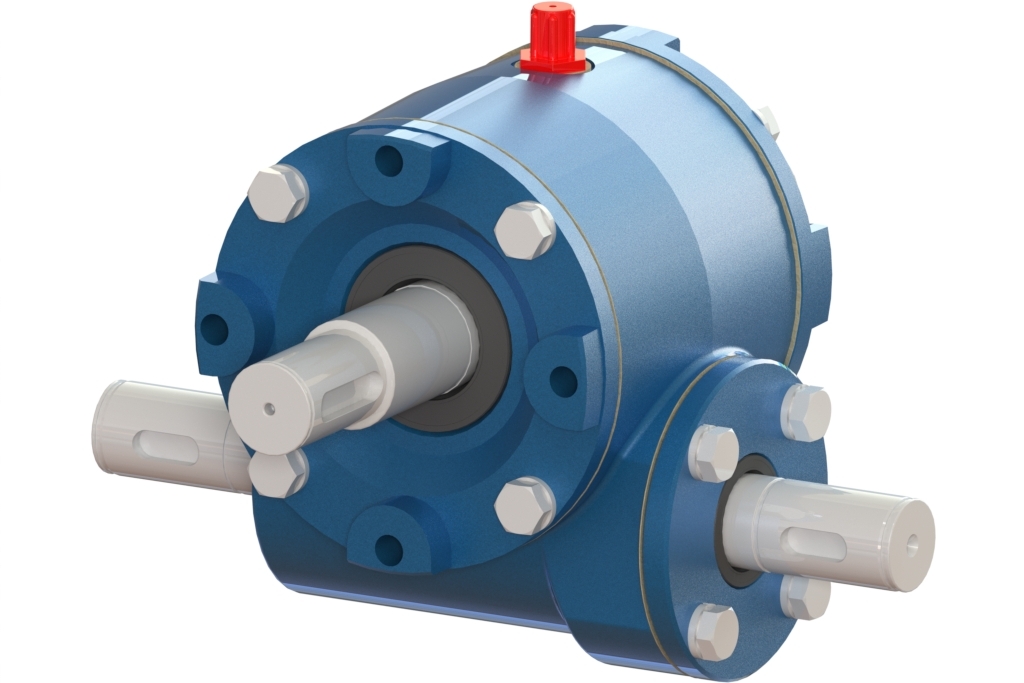

- Toepassing vindt plaats in combinatie met GWK wormwielkasten voor de indirecte aandrijving van systemen.
- Standaard zijn de 15 en 30 omw./min varianten voorzien van kettingwielen 08B Z16 met duplex kettingen 08B-2.
- Standaard is de 8,0 omw./min. variant voorzien van kettingwielen 10B Z16 met duplex kettingen 10B-2.
Artikelen
Omschrijving
GW10 15.0 3f 400V met KW+KT 08B z16
m [kg]
35
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
15 / 18
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Δ) (50/60Hz) [A]
1,7 / 2,1
I (@ Y) (50/60Hz) [A]
1,0 / 1,2
Boostfactor
Omschrijving
GW20 8.0 3f 400V met KW+KT 10B z16
m [kg]
29
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
8,0 / 9,6
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,39
I (@ Δ) (50/60Hz) [A]
1,7 / 2,1
I (@ Y) (50/60Hz) [A]
1,0 / 1,2
Boostfactor
Omschrijving
GW20 15.0 3f 400V met KW+KT 08B z16
m [kg]
33
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
15 / 18
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,75 / 0,90
I (@ Δ) (50/60Hz) [A]
3,5 / 4,2
I (@ Y) (50/60Hz) [A]
2,0 / 2,4
Boostfactor
Omschrijving
GW20 30.0 3f 400V met KW+KT 08B z16
m [kg]
35
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
30 / 36
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,50 / 1,80
I (@ Δ) (50/60Hz) [A]
5,9 / 7,1
I (@ Y) (50/60Hz) [A]
3,4 / 4,1
Boostfactor
Omschrijving
GW20 36.0 3f 208/480V 60Hz KW+KT08B 16
m [kg]
33
T (50/60Hz) [Nm]
200 / 200
n (50/60Hz) [rpm]
30 / 36
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,25 / 1,50
I (@ Δ) (50/60Hz) [A]
5,6 / 5,6
I (@ Y) (50/60Hz) [A]
3,3 / 3,3
Boostfactor
Omschrijving
GW30 15.0 3f 400V met KW+KT 08B z16
m [kg]
33
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
15 / 18
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,10 / 1,17
I (@ Δ) (50/60Hz) [A]
4,7 / 5,6
I (@ Y) (50/60Hz) [A]
2,7 / 3,2
Boostfactor
Omschrijving
GW40 8.0 3f 400V met KW+KT 10B z16
m [kg]
33
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
8,0 / 9,6
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,75 / 0,75
I (@ Δ) (50/60Hz) [A]
3,5 / 4,2
I (@ Y) (50/60Hz) [A]
2,0 / 2,4
Boostfactor
Omschrijving
GW40 9.6 3f 208/480V 60Hz UL Bi KW+KT10B z16
m [kg]
33
T (50/60Hz) [Nm]
400 / 400
n (50/60Hz) [rpm]
8,0 / 9,6
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,75 / 0,9
I (@ Δ) (50/60Hz) [A]
3,5 / 4,1
I (@ Y) (50/60Hz) [A]
2,0 / 2,4
Boostfactor
| Artikel | Omschrijving | T (50/60Hz) [Nm] | n (50/60Hz) [rpm] | L [mm] | P (50/60Hz) [kW] | I (@ Y) (50/60Hz) [A] | I (@ Δ) (50/60Hz) [A] | m [kg] |
| P.GW10.400.150.KW | GW10 15.0 3f 400V met KW+KT 08B z16 | 100 / 80 | 15 / 18 | 220 | 0,37 / 0,44 | 1,0 / 1,2 | 1,7 / 2,1 | 35 |
2 P.GW10.400.150.KW 11 GW10 15.0 3f 400V met KW+KT 08B z16 12 13 P.GW20.400.300.KW.jpg 15 17 CAT_P.GW20.400.300.KW_2D.gif 16 10 | ||||||||
| P.GW20.400.80.KW | GW20 8.0 3f 400V met KW+KT 10B z16 | 200 / 160 | 8,0 / 9,6 | 220 | 0,37 / 0,39 | 1,0 / 1,2 | 1,7 / 2,1 | 29 |
2 P.GW20.400.80.KW 11 GW20 8.0 3f 400V met KW+KT 10B z16 12 13 P.GW20.400.300.KW.jpg 15 17 CAT_P.GW20.400.300.KW_2D.gif 16 10 | ||||||||
| P.GW20.400.150.KW | GW20 15.0 3f 400V met KW+KT 08B z16 | 200 / 160 | 15 / 18 | 242 | 0,75 / 0,90 | 2,0 / 2,4 | 3,5 / 4,2 | 33 |
2 P.GW20.400.150.KW 11 GW20 15.0 3f 400V met KW+KT 08B z16 12 13 P.GW20.400.300.KW.jpg 15 17 CAT_P.GW20.400.300.KW_2D.gif 16 10 | ||||||||
| P.GW20.400.300.KW | GW20 30.0 3f 400V met KW+KT 08B z16 | 200 / 160 | 30 / 36 | 242 | 1,50 / 1,80 | 3,4 / 4,1 | 5,9 / 7,1 | 35 |
2 P.GW20.400.300.KW 11 GW20 30.0 3f 400V met KW+KT 08B z16 12 13 P.GW20.400.300.KW.jpg 15 17 CAT_P.GW20.400.300.KW_2D.gif 16 10 | ||||||||
| P.GW20.480.360.KW | GW20 36.0 3f 208/480V 60Hz KW+KT08B 16 | 200 / 200 | 30 / 36 | 242 | 1,25 / 1,50 | 3,3 / 3,3 | 5,6 / 5,6 | 33 |
2 P.GW20.480.360.KW 11 GW20 36.0 3f 208/480V 60Hz KW+KT08B 16 12 13 P.GW20.400.300.KW.jpg 15 17 CAT_P.GW20.400.300.KW_2D.gif 16 10 | ||||||||
| P.GW30.400.150.KW | GW30 15.0 3f 400V met KW+KT 08B z16 | 300 / 240 | 15 / 18 | 242 | 1,10 / 1,17 | 2,7 / 3,2 | 4,7 / 5,6 | 33 |
2 P.GW30.400.150.KW 11 GW30 15.0 3f 400V met KW+KT 08B z16 12 13 P.GW20.400.300.KW.jpg 15 17 CAT_P.GW20.400.300.KW_2D.gif 16 10 | ||||||||
| P.GW40.400.80.KW | GW40 8.0 3f 400V met KW+KT 10B z16 | 400 / 320 | 8,0 / 9,6 | 242 | 0,75 / 0,75 | 2,0 / 2,4 | 3,5 / 4,2 | 33 |
2 P.GW40.400.80.KW 11 GW40 8.0 3f 400V met KW+KT 10B z16 12 13 P.GW80.400.26.KW.jpg 15 17 CAT_P.GW80.400.26.KW_2D.gif 16 10 | ||||||||
| P.GW40.480.96.KW | GW40 9.6 3f 208/480V 60Hz UL Bi KW+KT10B z16 | 400 / 400 | 8,0 / 9,6 | 242 | 0,75 / 0,9 | 2,0 / 2,4 | 3,5 / 4,1 | 33 |
2 P.GW40.480.96.KW 11 GW40 9.6 3f 208/480V 60Hz UL Bi KW+KT10B z16 12 13 P.GW80.400.26.KW.jpg 15 17 CAT_P.GW80.400.26.KW_2D.gif 16 10 |
Algemene informatie
Het wereldwijde succes van De Gier Drive Systems vindt zijn oorsprong in de GW-series. Ze zijn betrouwbaar en doen dienst als aandrijfsystemen in de bedekte tuinbouw in zowel glazen- als foliekassen. Daarnaast zijn ze als aandrijfsystemen succesvol in de veeteelt, gewasbewaring, maar ook binnen de utiliteitsbouw. De GW-series kennen een zeer breed toepassingsgebied zoals natuurlijke ventilatie, scherming, hijsen of oplieren en daglichtcontrole.
Het grote succes van de GW-serie is te danken aan de volgende succesbepalende factoren:
- Compact en slim design
- Krachtig en zelfremmend
- Robuust en duurzaam
- Eenvoudig te monteren en installeren
- Onderhoudsarm en fluisterstil
- Perfecte prijs-kwaliteit verhouding
Kenmerken van de GW-motorreductoren:
- Verkrijgbaar in verschillende uitvoeringsvarianten (ventileren, schermen en oplieren).
- Aandrijfkoppels variërend van 80 tot en met 1500 Nm.
- Toerental bereik van 1,3 tot 30 omw/min. (1,6 tot 36 bij 60 Hz).
- Voorzien van lineair eindschakelsysteem met werk- en noodstop-eindschakelaars.
- Instelbaar schakelbereik van 0,2 tot max. 88 omwentelingen van de uitgaande as.
- Instelbaar schakelbereik van 1,0 tot max. 1400 omwentelingen van de uitgaande as bij 15 & 30 omw/min.
- Inschakelduur gelimiteerd tot maximaal 25 minuten (S3-30%).
- Voorbereid op inbouw van I-DE encoder voor positieterugmelding naar een klimaatregelaar.
- Zowel voet- als zijmontage mogelijk.
- Standaard geleverd in kleur De Gier Drive Systems Blue (RAL5009).
- Elektromotoren IEC, beschermingsklasse IP55 conform EN 600529.
- Inbus-aansluiting in de elektromotor-as voor mogelijkheid tot hand- of accuboormachine bediening.
- Geleverd inclusief montagevoorschrift, bevestigingsbouten en ontluchtingsplug in gripzakje.
- Individueel verpakt in een stevige kartonnen doos voorzien van GW type identificatiesticker.
- Montage handleiding met II-I B Attest ten behoeve van uw CE keurmerk beschikbaar.
- Optioneel is de GW-Motorreductor af fabriek te leveren met positieterugmelding door encoder (I-DE) of potentiometer.
- Elektromotoren zijn verkrijgbaar in diverse spanningen, frequenties en beschermingsklasses.
- Indien gewenst zijn elektromotoren te leveren met UL en CSA certificering.
