Indirecte luchting - THG30.AK & GWK
●
●
HomeSysteemAandrijfsystemen voor FoliekassenAandrijfsystemen voor ventilatieDoorlopende nokluchting indirect

Indirecte luchting - THG30.AK & GWK

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

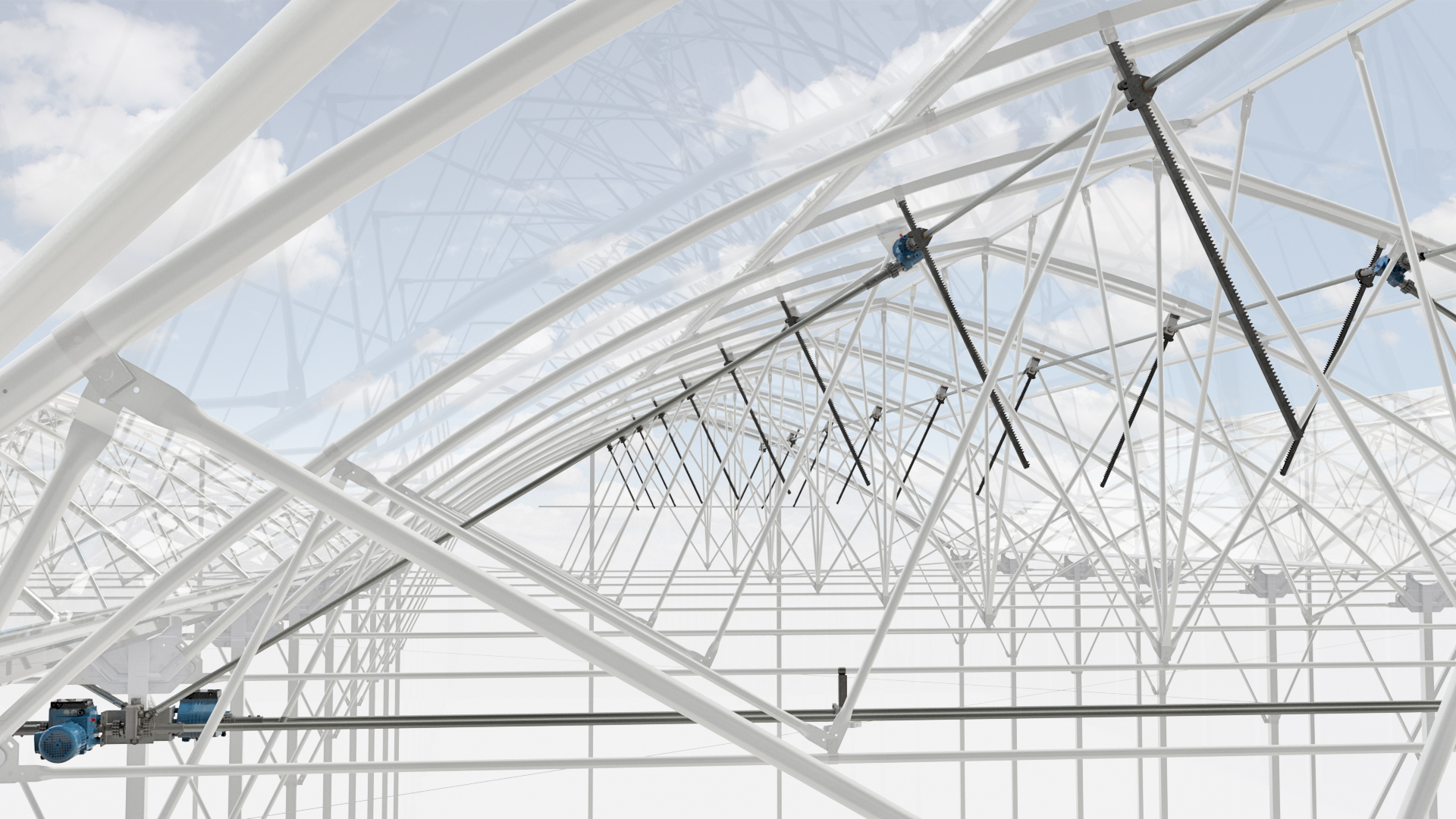

Doorlopende nokluchting is een natuurlijke vorm van ventilatie waarbij ramen scharnieren in de nok over de volledige lengte van de foliekas. Parallel aan het raam loopt een aandrijfbuis met rondselunits die tandheugels aandrijven en ramen openen of sluiten. De aandrijfbuis wordt aangedreven door een zelfremmende wormwielkast, aangedreven door een snellopende motorreductor. Een THG30 aftakkast zorgt voor de transmissie tussen motorreductor en wormwielkast.

  • Minder motorreductoren benodigd.
  • Diverse bijpassende tandheugels en opties beschikbaar.
  • Tandheugels voorzien van anti uitdraai en anti uitwaaivoorziening.
  • Beperkte elektrotechnische installatie.
  • Zeer betrouwbaar.

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW20.400.300.KWGW20 30.0 3f 400V met KW+KT 08B z16200 / 16030 / 362421591,50 / 1,803,4 / 4,15,9 / 7,135
Artikelnummer
P.GW20.400.300.KW
Omschrijving
GW20 30.0 3f 400V met KW+KT 08B z16
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
30 / 36
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,50 / 1,80
I (@ Y) (50/60Hz) [A]
3,4 / 4,1
I (@ Δ) (50/60Hz) [A]
5,9 / 7,1
m [kg]
35

Montageplaat haaks

ArtikelOmschrijvingA [mm]A [mm]m [kg]
P.MP.GW.H.A81.03Montageplaat GW H A81 H92 icm THG30 AK81811,9
Artikelnummer
P.MP.GW.H.A81.03
Omschrijving
Montageplaat GW H A81 H92 icm THG30 AK
A [mm]
81
A [mm]
81
m [kg]
1,9

Vulbus THG30

ArtikelOmschrijvingL [mm]m [kg]
P.BS11.05.SL08EZVulbus THG30.AK D35 d11 L36360.2
P.BS11.06.SL08EZVulbus THG30.AK D35 d11 L30300.2
Artikelnummer
P.BS11.05.SL08EZ
Omschrijving
Vulbus THG30.AK D35 d11 L36
L [mm]
36
m [kg]
0.2
Artikelnummer
P.BS11.06.SL08EZ
Omschrijving
Vulbus THG30.AK D35 d11 L30
L [mm]
30
m [kg]
0.2

Aftakkast links en rechts

ArtikelOmschrijvingTmax [Nm]i [-]m [kg]
P.THG30.AK.L.KRK.RTHG30 Aftakkast & KRK-rechts liggend501:12.75
P.THG30.AK.L.KRK.LTHG30 Aftakkast & KRK-links liggend501:12.75
Artikelnummer
P.THG30.AK.L.KRK.R
Omschrijving
THG30 Aftakkast & KRK-rechts liggend
Tmax [Nm]
50
i [-]
1:1
m [kg]
2.75
Artikelnummer
P.THG30.AK.L.KRK.L
Omschrijving
THG30 Aftakkast & KRK-links liggend
Tmax [Nm]
50
i [-]
1:1
m [kg]
2.75

Lastap

ArtikelOmschrijvingD1 [mm]D2 [mm]L1 [mm]L2 [mm]m [kg]
P.LT100.02Lastap 1" tbv kruiskoppeling met gat Ø9272072520,3
Artikelnummer
P.LT100.02
Omschrijving
Lastap 1" tbv kruiskoppeling met gat Ø9
D1 [mm]
27
D2 [mm]
20
L1 [mm]
72
L2 [mm]
52
m [kg]
0,3

Wormwielkast

ArtikelOmschrijvingTin [Nm]Tuit [Nm]i [-]m [kg]
P.GWK240.KWGWK240 Wormkast L/R met KW+KT 10B z1619,524035:111
P.GWK400.KWGWK400 Wormkast L/R met KW+KT 10B z1632,540035:111
Artikelnummer
P.GWK240.KW
Omschrijving
GWK240 Wormkast L/R met KW+KT 10B z16
Tin [Nm]
19,5
Tuit [Nm]
240
i [-]
35:1
m [kg]
11
Artikelnummer
P.GWK400.KW
Omschrijving
GWK400 Wormkast L/R met KW+KT 10B z16
Tin [Nm]
32,5
Tuit [Nm]
400
i [-]
35:1
m [kg]
11

Montageplaat recht

ArtikelArtikelnaamA [mm]L [mm]m [kg]
P.MP.GW.R.A163Montageplaat GW recht A163 L1741631741,2
Artikelnummer
P.MP.GW.R.A163
Artikelnaam
Montageplaat GW recht A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2

Schuifkettingwielen

ArtikelOmschrijvingKettingAsTmax [Nm]D2 [mm]L [mm]m [kg]
P.KWL08B.Z16.S20Schuifkettingwiel 08B z16 - S2008B z16S2024077280,4
Artikelnummer
P.KWL08B.Z16.S20
Omschrijving
Schuifkettingwiel 08B z16 - S20
Ketting
08B z16
As
S20
Tmax [Nm]
240
D2 [mm]
77
L [mm]
28
m [kg]
0,4

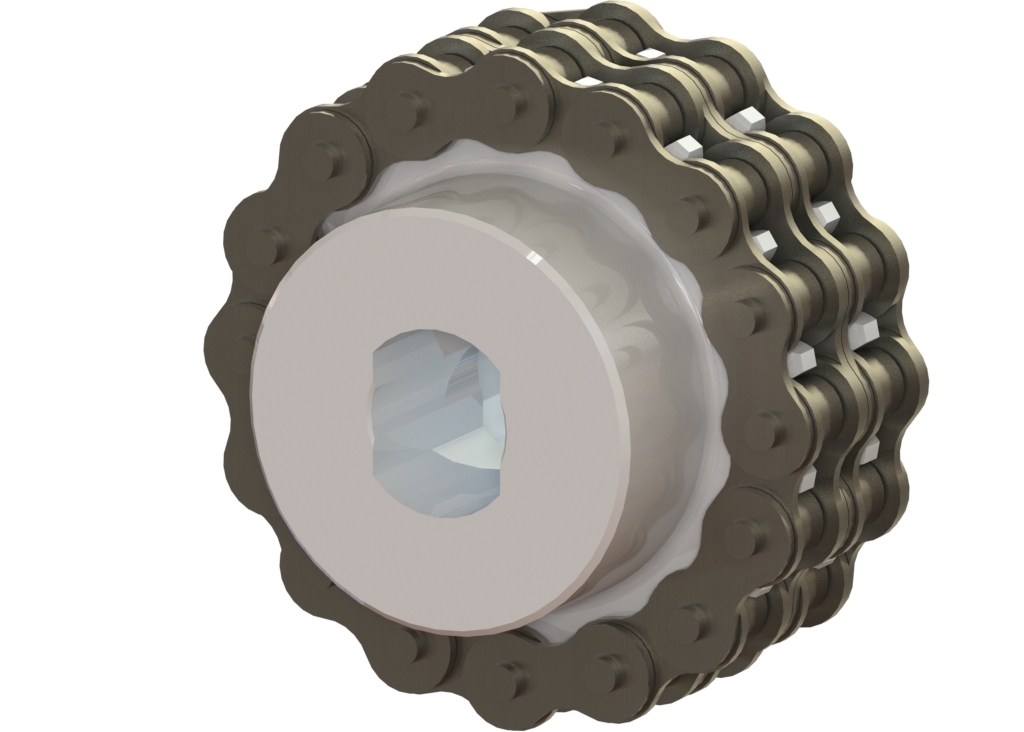

Kettingkoppeling

ArtikelOmschrijvingTmax [Nm]D1 [mm]D3 [mm]L1 [mm]L4 [mm]m [kg]
P.KK08B.Z16.S20.D100Schuiflas KK-set 1" Z16 S20 D1002407734,228620,9
Artikelnummer
P.KK08B.Z16.S20.D100
Omschrijving
Schuiflas KK-set 1" Z16 S20 D100
Tmax [Nm]
240
D1 [mm]
77
D3 [mm]
34,2
L1 [mm]
28
L4 [mm]
62
m [kg]
0,9

Laskettingwielen

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL08B.Z16.D100Laskettingwiel 08B z16 - 1"08B z16D1002403477270,3
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
Artikelnummer
P.LKWL08B.Z16.D100
Omschrijving
Laskettingwiel 08B z16 - 1"
Ketting
08B z16
As
D100
Tmax [Nm]
240
Db [mm]
34
D [mm]
77
L [mm]
27
m [kg]
0,3
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL08B.Z16.D100Buisbout kettingwiel 08B z16 - 1"08B z16D10024034771500,5
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
Artikelnummer
P.BBKWL08B.Z16.D100
Omschrijving
Buisbout kettingwiel 08B z16 - 1"
Ketting
08B z16
As
D100
Tmax [Nm]
240
Db [mm]
34
D [mm]
77
L [mm]
150
m [kg]
0,5
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8

Buisbout kettingkoppeling

ArtikelOmschrijvingTmax [Nm]D2 [mm]D3 [mm]L1 [mm]L3 [mm]m [kg]
P.BBKK08B.D25.D100Buisbout KK-set 08B D25 z16 1"24035,077401501,2
Artikelnummer
P.BBKK08B.D25.D100
Omschrijving
Buisbout KK-set 08B D25 z16 1"
Tmax [Nm]
240
D2 [mm]
35,0
D3 [mm]
77
L1 [mm]
40
L3 [mm]
150
m [kg]
1,2

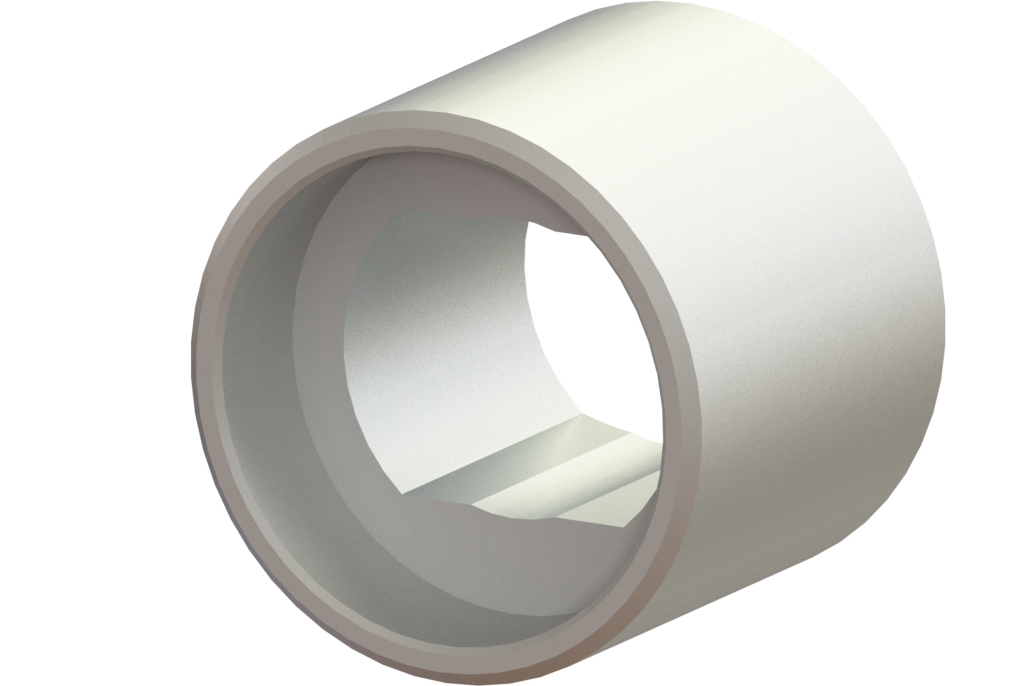

Schuiflaskoppeling

ArtikelOmschrijvingTypeDb [mm]D [mm]m [kg]
P.SLK100Schuiflaskoppeling 1" - S20S2034,5400,2
Artikelnummer
P.SLK100
Omschrijving
Schuiflaskoppeling 1" - S20
Type
S20
Db [mm]
34,5
D [mm]
40
m [kg]
0,2

Tandheugelkast

ArtikelOmschrijvingT [Nm]s [mm/rpm]Gebruikm [kg]
P.THG30.UNIT.UTHG30 Tandwielkast Universeel10,4138,23Intens0,43
P.THG30.UNIT.U.KTHG30 Tandwielkast Universeel (kunststof)8,1138,23Licht0,41
Artikelnummer
P.THG30.UNIT.U
Omschrijving
THG30 Tandwielkast Universeel
T [Nm]
10,4
s [mm/rpm]
138,23
Gebruik
Intens
m [kg]
0,43
Artikelnummer
P.THG30.UNIT.U.K
Omschrijving
THG30 Tandwielkast Universeel (kunststof)
T [Nm]
8,1
s [mm/rpm]
138,23
Gebruik
Licht
m [kg]
0,41

Tandheugel

ArtikelOmschrijvingF [N]L [mm]B [mm]D [mm]m [kg]
P.THG30.2.L1250THG30 Heugel 2 mm L=1250 mm35012502321,3
P.THG30.2.L1451THG30 Heugel 2 mm L=1451 mm35014512321,5
P.THG30.2.L1652THG30 Heugel 2 mm L=1652 mm35016522321,7
P.THG30.3.L1250THG30 Heugel 3 mm L=1250 mm45012502531,9
P.THG30.3.L1451THG30 Heugel 3 mm L=1451 mm45014512532,2
P.THG30.3.L1652THG30 Heugel 3 mm L=1652 mm45016522532,5
P.THG30.3.L1953THG30 Heugel 3 mm L=1953 mm45019532533,0
Artikelnummer
P.THG30.2.L1250
Omschrijving
THG30 Heugel 2 mm L=1250 mm
F [N]
350
L [mm]
1250
B [mm]
23
D [mm]
2
m [kg]
1,3
Artikelnummer
P.THG30.2.L1451
Omschrijving
THG30 Heugel 2 mm L=1451 mm
F [N]
350
L [mm]
1451
B [mm]
23
D [mm]
2
m [kg]
1,5
Artikelnummer
P.THG30.2.L1652
Omschrijving
THG30 Heugel 2 mm L=1652 mm
F [N]
350
L [mm]
1652
B [mm]
23
D [mm]
2
m [kg]
1,7
Artikelnummer
P.THG30.3.L1250
Omschrijving
THG30 Heugel 3 mm L=1250 mm
F [N]
450
L [mm]
1250
B [mm]
25
D [mm]
3
m [kg]
1,9
Artikelnummer
P.THG30.3.L1451
Omschrijving
THG30 Heugel 3 mm L=1451 mm
F [N]
450
L [mm]
1451
B [mm]
25
D [mm]
3
m [kg]
2,2
Artikelnummer
P.THG30.3.L1652
Omschrijving
THG30 Heugel 3 mm L=1652 mm
F [N]
450
L [mm]
1652
B [mm]
25
D [mm]
3
m [kg]
2,5
Artikelnummer
P.THG30.3.L1953
Omschrijving
THG30 Heugel 3 mm L=1953 mm
F [N]
450
L [mm]
1953
B [mm]
25
D [mm]
3
m [kg]
3,0

Buiging van heugel

ArtikelOmschrijvingR [mm]
P.THG30.R1000.BUITHG30 buigen R=1000 buiten1000
P.THG30.R1000.BINTHG30 buigen R=1000 binnen1000
Artikelnummer
P.THG30.R1000.BUI
Omschrijving
THG30 buigen R=1000 buiten
R [mm]
1000
Artikelnummer
P.THG30.R1000.BIN
Omschrijving
THG30 buigen R=1000 binnen
R [mm]
1000

Raambeugel

ArtikelArtikelnaamm [kg]
P.THG30.RBTHG30 Aluminium raambeugel0,06
Artikelnummer
P.THG30.RB
Artikelnaam
THG30 Aluminium raambeugel
m [kg]
0,06

Glijlagerplaat

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.GL100.R.L120Lagerplaat 1" R A72 L120 mm721200,17
P.GL100.R.L140Lagerplaat 1" R A92 L140 mm921400,19
P.GL100.R.L200Lagerplaat 1" R A152 L200 mm1522000,26
Artikelnummer
P.GL100.R.L120
Omschrijving
Lagerplaat 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17
Artikelnummer
P.GL100.R.L140
Omschrijving
Lagerplaat 1" R A92 L140 mm
A [mm]
92
L [mm]
140
m [kg]
0,19
Artikelnummer
P.GL100.R.L200
Omschrijving
Lagerplaat 1" R A152 L200 mm
A [mm]
152
L [mm]
200
m [kg]
0,26
