Directe doorlopende nokluchting
●
●
HomeSysteemAandrijfsystemen voor FoliekassenAandrijfsystemen voor ventilatieDoorlopende nokluchting direct

Directe doorlopende nokluchting

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

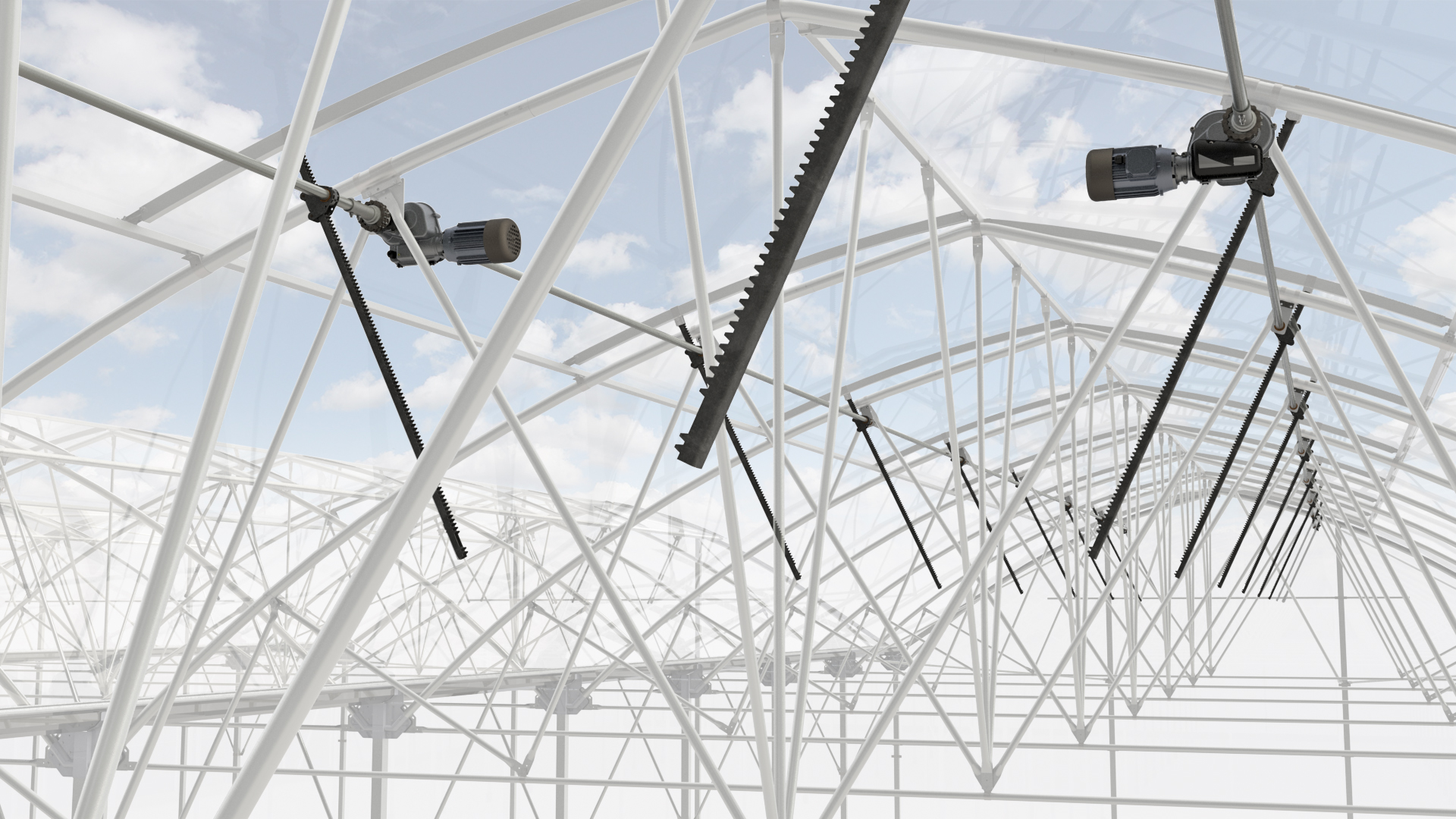

Doorlopende nokluchting is een natuurlijke vorm van ventilatie. Hierbij scharnieren ramen in de nok over de volledige lengte van de foliekas. Parallel aan het raam loopt een aandrijfbuis met daarop rondselunits die tandheugels aandrijven en ramen openen of sluiten. De aandrijfbuis wordt aangedreven door een zelfremmende elektrisch- of handaangedreven tandwielkast.

  • Altijd een passende motorreductor.
  • Diverse bijpassende tandheugels en opties beschikbaar.
  • Beperkte mechanische installatie.
  • Tandheugels voorzien van anti uitdraai- en anti uitwaaivoorziening.
  • Eenvoudig te installeren en onderhoudsarm.
  • Zeer betrouwbaar.

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW10.3.400.26.KWGW10 2.6 3f 400V met KW+KT 10B z16100 / 802,6 / 3,11681240,09 / 0,110,4 / 0,40,7 / 0,721
P.GW10.3.400.52.KWGW10 5.2 3f 400V met KW+KT 10B z16100 / 805,2 / 6,21911240,18 / 0,220,7 / 0,71,2 / 1,224
P.GW30.400.26.KWGW30 2.6 3f 400V met KW+KT 10B z16300 / 2402,6 / 3,12201450,25 / 0,300,8 / 0,81,4 / 1,424
P.GW30.400.52.KWGW30 5.2 3f 400V met KW+KT 10B z16300 / 2405,2 / 6,22201450,37 / 0,441,2 / 1,22,1 / 2,127
P.GW40.400.26.KWGW40 2.6 3f 400V met KW+KT 10B z16400 / 3202,6 / 3,12201590,37 / 0,441,0 / 1,01,7 / 1,729
P.GW40.3.400.52.KWGW40 5.2 3f 400V met KW+KT 10B z16400 / 3205,2 / 6,22201370,55 / 0,661,5 / 1,52,6 / 2,629
Artikelnummer
P.GW10.3.400.26.KW
Omschrijving
GW10 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Y) (50/60Hz) [A]
0,4 / 0,4
I (@ Δ) (50/60Hz) [A]
0,7 / 0,7
m [kg]
21
Artikelnummer
P.GW10.3.400.52.KW
Omschrijving
GW10 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
m [kg]
24
Artikelnummer
P.GW30.400.26.KW
Omschrijving
GW30 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
24
Artikelnummer
P.GW30.400.52.KW
Omschrijving
GW30 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,2 / 1,2
I (@ Δ) (50/60Hz) [A]
2,1 / 2,1
m [kg]
27
Artikelnummer
P.GW40.400.26.KW
Omschrijving
GW40 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,0
I (@ Δ) (50/60Hz) [A]
1,7 / 1,7
m [kg]
29
Artikelnummer
P.GW40.3.400.52.KW
Omschrijving
GW40 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
137
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
29

GWM Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]i [-]s [-]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GWM30.1.400.26.KWGWM30 2.6 3f 400V met kwl+ktg 10B z16300 / 2402,6 / 3,15050,75-420,25 / 0,300,8 / 1,01,4 / 1,717
P.GWM45.1.400.26.KWGWM45 2.6 3f 400V met kwl+ktg 10B z16450 / 3602,6 / 3,15050,75-420,37 / 0,441,0 / 1,21,7 / 2,117
Artikelnummer
P.GWM30.1.400.26.KW
Omschrijving
GWM30 2.6 3f 400V met kwl+ktg 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
i [-]
505
s [-]
0,75-42
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 1,0
I (@ Δ) (50/60Hz) [A]
1,4 / 1,7
m [kg]
17
Artikelnummer
P.GWM45.1.400.26.KW
Omschrijving
GWM45 2.6 3f 400V met kwl+ktg 10B z16
T (50/60Hz) [Nm]
450 / 360
n (50/60Hz) [rpm]
2,6 / 3,1
i [-]
505
s [-]
0,75-42
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,2
I (@ Δ) (50/60Hz) [A]
1,7 / 2,1
m [kg]
17

Laskettingwielen

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8

Montageplaat GWM

ArtikelArtikelnaamA [mm]L [mm]m [kg]
P.MP.GWM.R.A163Montageplaat GWM recht A163 L2041632040,9
Artikelnummer
P.MP.GWM.R.A163
Artikelnaam
Montageplaat GWM recht A163 L204
A [mm]
163
L [mm]
204
m [kg]
0,9

Montageplaat GW

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.MP.GW.R.A163Montageplaat GW recht A163 L1741631741,2
Artikelnummer
P.MP.GW.R.A163
Omschrijving
Montageplaat GW recht A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2

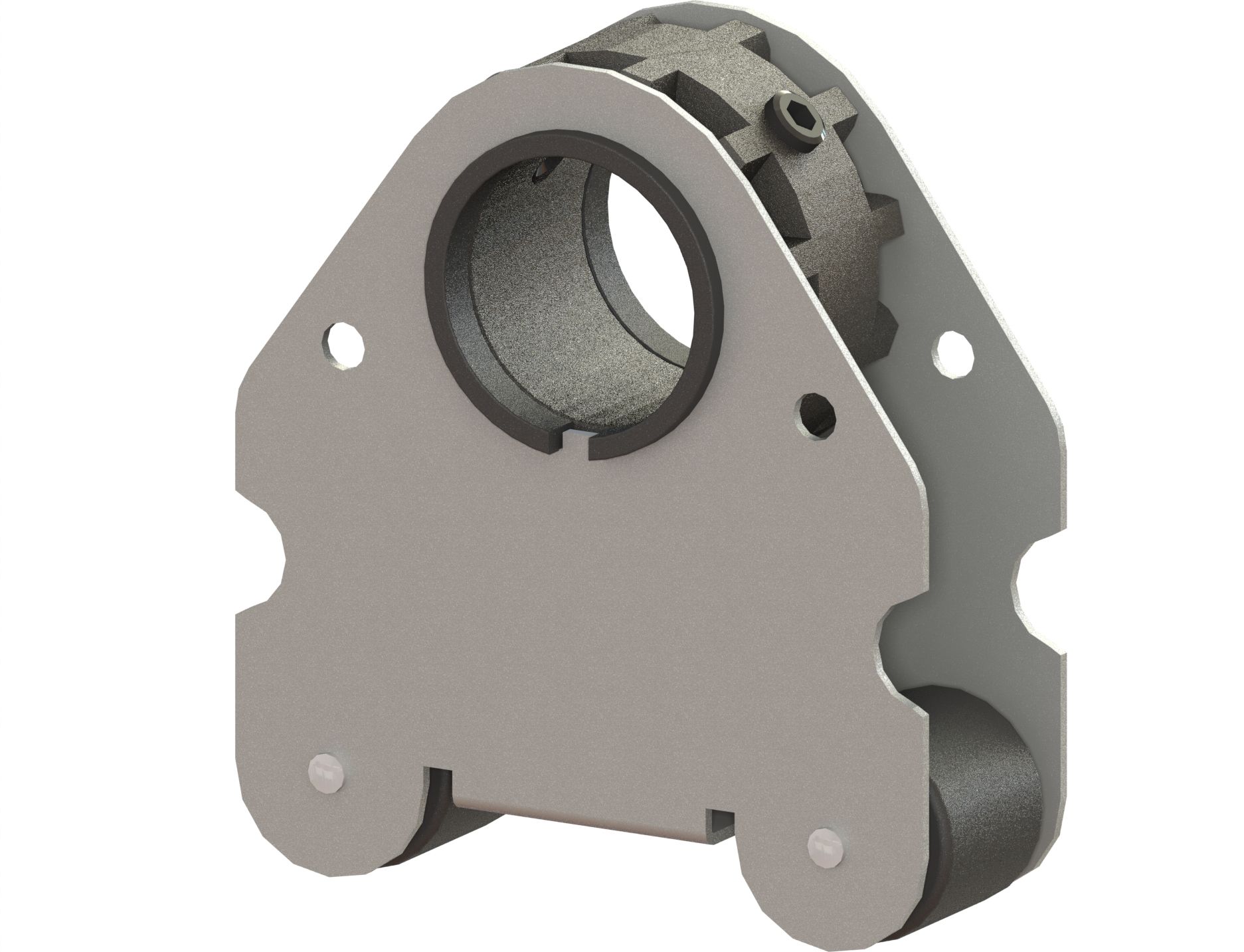

Tandheugelkast

ArtikelOmschrijvingT [Nm]s [mm/rpm]Gebruikm [kg]
P.THG30.UNIT.UTHG30 Tandwielkast Universeel10,4138,23Intens0,43
P.THG30.UNIT.U.KTHG30 Tandwielkast Universeel (kunststof)8,1138,23Licht0,41
Artikelnummer
P.THG30.UNIT.U
Omschrijving
THG30 Tandwielkast Universeel
T [Nm]
10,4
s [mm/rpm]
138,23
Gebruik
Intens
m [kg]
0,43
Artikelnummer
P.THG30.UNIT.U.K
Omschrijving
THG30 Tandwielkast Universeel (kunststof)
T [Nm]
8,1
s [mm/rpm]
138,23
Gebruik
Licht
m [kg]
0,41

Tandheugel

ArtikelOmschrijvingF [N]L [mm]B [mm]D [mm]m [kg]
P.THG30.2.L1250THG30 Heugel 2 mm L=1250 mm35012502321,3
P.THG30.2.L1451THG30 Heugel 2 mm L=1451 mm35014512321,5
P.THG30.2.L1652THG30 Heugel 2 mm L=1652 mm35016522321,7
P.THG30.3.L1250THG30 Heugel 3 mm L=1250 mm45012502531,9
P.THG30.3.L1451THG30 Heugel 3 mm L=1451 mm45014512532,2
P.THG30.3.L1652THG30 Heugel 3 mm L=1652 mm45016522532,5
P.THG30.3.L1953THG30 Heugel 3 mm L=1953 mm45019532533,0
Artikelnummer
P.THG30.2.L1250
Omschrijving
THG30 Heugel 2 mm L=1250 mm
F [N]
350
L [mm]
1250
B [mm]
23
D [mm]
2
m [kg]
1,3
Artikelnummer
P.THG30.2.L1451
Omschrijving
THG30 Heugel 2 mm L=1451 mm
F [N]
350
L [mm]
1451
B [mm]
23
D [mm]
2
m [kg]
1,5
Artikelnummer
P.THG30.2.L1652
Omschrijving
THG30 Heugel 2 mm L=1652 mm
F [N]
350
L [mm]
1652
B [mm]
23
D [mm]
2
m [kg]
1,7
Artikelnummer
P.THG30.3.L1250
Omschrijving
THG30 Heugel 3 mm L=1250 mm
F [N]
450
L [mm]
1250
B [mm]
25
D [mm]
3
m [kg]
1,9
Artikelnummer
P.THG30.3.L1451
Omschrijving
THG30 Heugel 3 mm L=1451 mm
F [N]
450
L [mm]
1451
B [mm]
25
D [mm]
3
m [kg]
2,2
Artikelnummer
P.THG30.3.L1652
Omschrijving
THG30 Heugel 3 mm L=1652 mm
F [N]
450
L [mm]
1652
B [mm]
25
D [mm]
3
m [kg]
2,5
Artikelnummer
P.THG30.3.L1953
Omschrijving
THG30 Heugel 3 mm L=1953 mm
F [N]
450
L [mm]
1953
B [mm]
25
D [mm]
3
m [kg]
3,0

Buiging van heugel

ArtikelOmschrijvingR [mm]
P.THG30.R1000.BUITHG30 buigen R=1000 buiten1000
P.THG30.R1000.BINTHG30 buigen R=1000 binnen1000

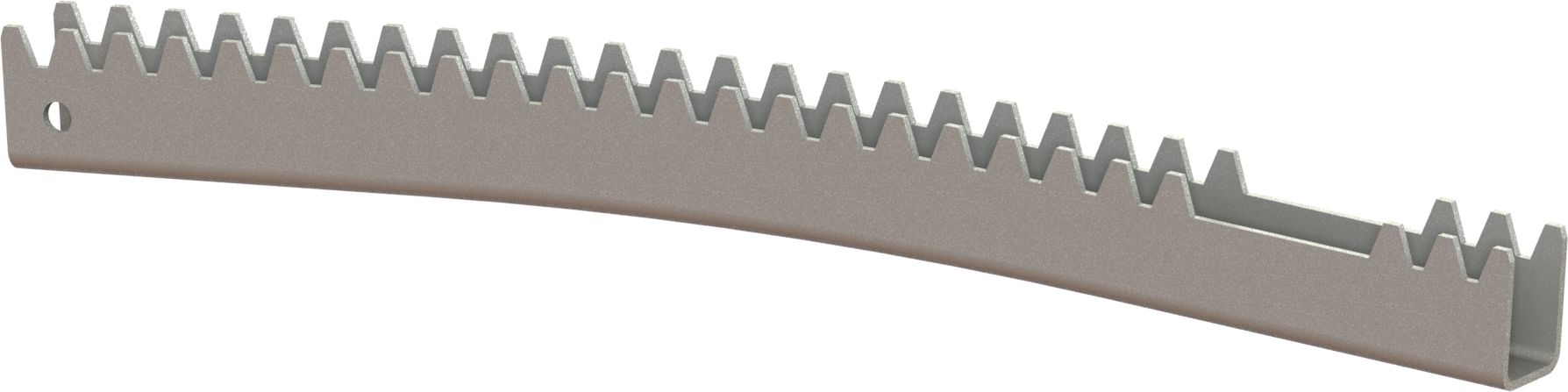

Artikelnummer
P.THG30.R1000.BUI
Omschrijving
THG30 buigen R=1000 buiten
R [mm]
1000

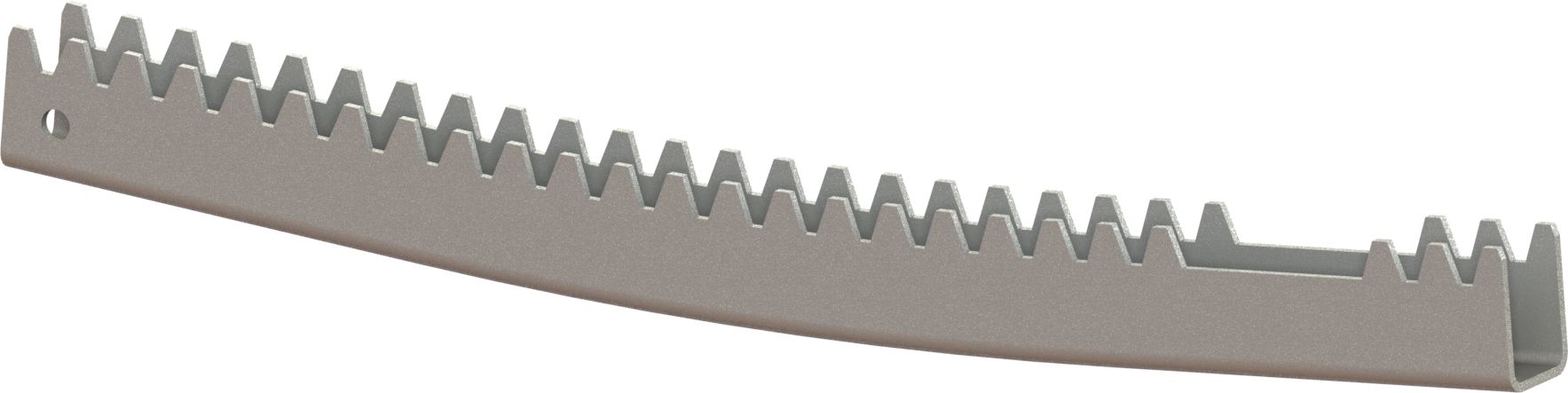

Artikelnummer
P.THG30.R1000.BIN
Omschrijving
THG30 buigen R=1000 binnen
R [mm]
1000

Raambeugel

ArtikelArtikelnaamm [kg]
P.THG30.RBTHG30 Aluminium raambeugel0,06
Artikelnummer
P.THG30.RB
Artikelnaam
THG30 Aluminium raambeugel
m [kg]
0,06

Glijlagerplaat

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.GL100.R.L120Lagerplaat 1" R A72 L120 mm721200,17
P.GL100.R.L140Lagerplaat 1" R A92 L140 mm921400,19
P.GL100.R.L200Lagerplaat 1" R A152 L200 mm1522000,26
Artikelnummer
P.GL100.R.L120
Omschrijving
Lagerplaat 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17
Artikelnummer
P.GL100.R.L140
Omschrijving
Lagerplaat 1" R A92 L140 mm
A [mm]
92
L [mm]
140
m [kg]
0,19
Artikelnummer
P.GL100.R.L200
Omschrijving
Lagerplaat 1" R A152 L200 mm
A [mm]
152
L [mm]
200
m [kg]
0,26

Aandrijfsystemen voor ventilatie

Voor een optimaal klimaat in foliekassen is gecontroleerde ventilatie essentieel. Ventilatie vindt plaats door middel van doorlopende ramen in de nok van de kas of door rolgevels. Wij hebben de kennis, de expertise en een uitgebreid aanbod om bij te dragen aan het optimale klimaat voor het beste resultaat.
