Dubbelzijdige nestbodem, dubbele as/kabel
●
●
HomeSysteemAandrijfsystemen PluimveestallenAandrijfsystemen voor legnestsystemenBediening met kabels indirect systeem

Dubbelzijdige nestbodem, dubbele as/kabel

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

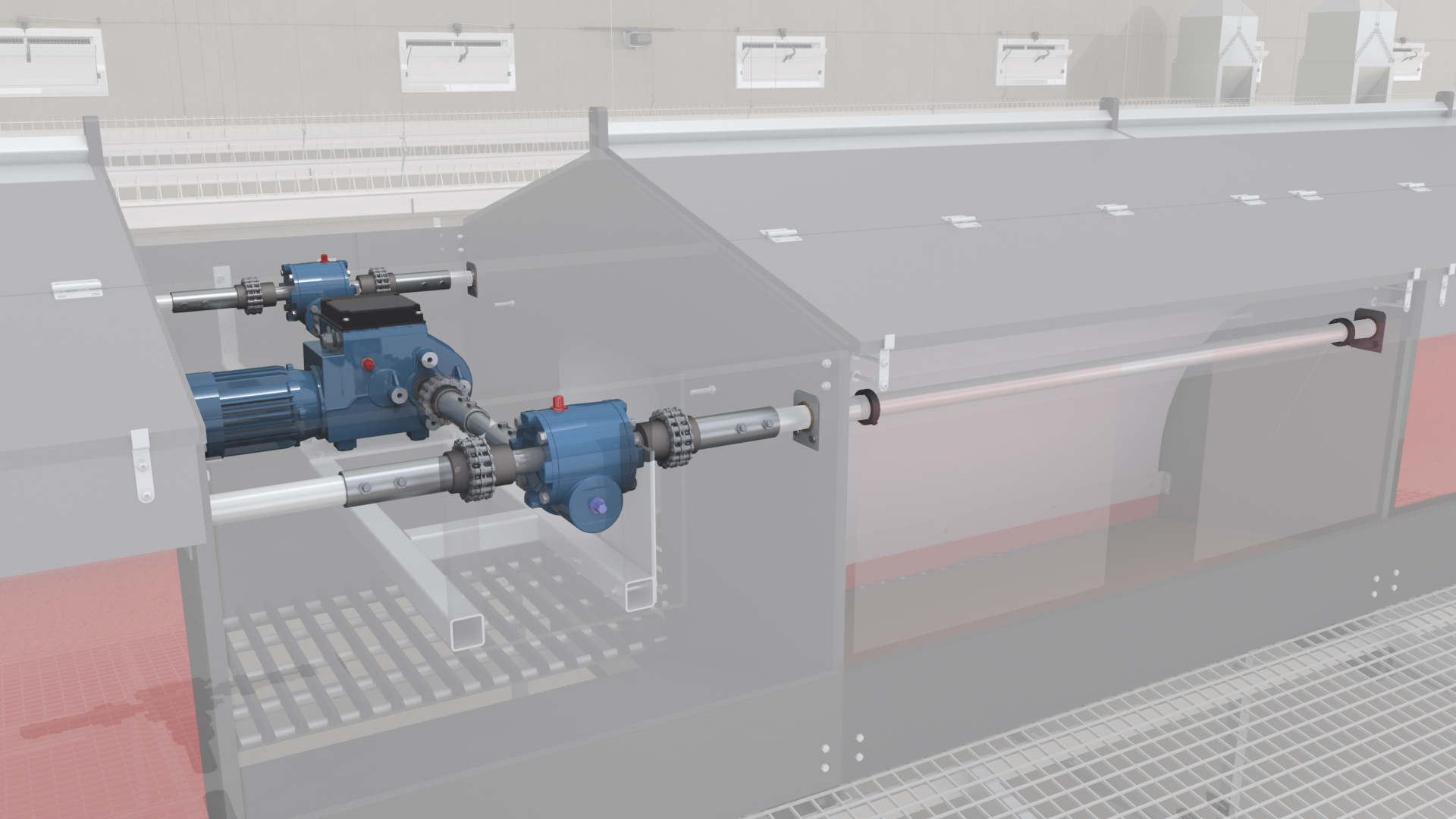

Het uitdrijven uit legnesten geschiedt door een centrale aandrijfbuis boven elk legnest. Op de assen zijn staalkabels gewikkeld, die verbonden zijn met de vloeren van het legnesten. In het midden van de as geplaatste motorreductoren drijven de assen aan. De rotatie van de assen wikkelt de kabel om de assen en bedient de vloeren van de legnesten.

  • Directe bediening van de legnesten.
  • Eenvoudig systeem.
  • Grote capaciteit te bedienen nesten.
  • Brede selectie 1~ en 3~ elektromotoren 50/60Hz.
  • Volledig pakket koppelingen, lagerplaten en componenten.

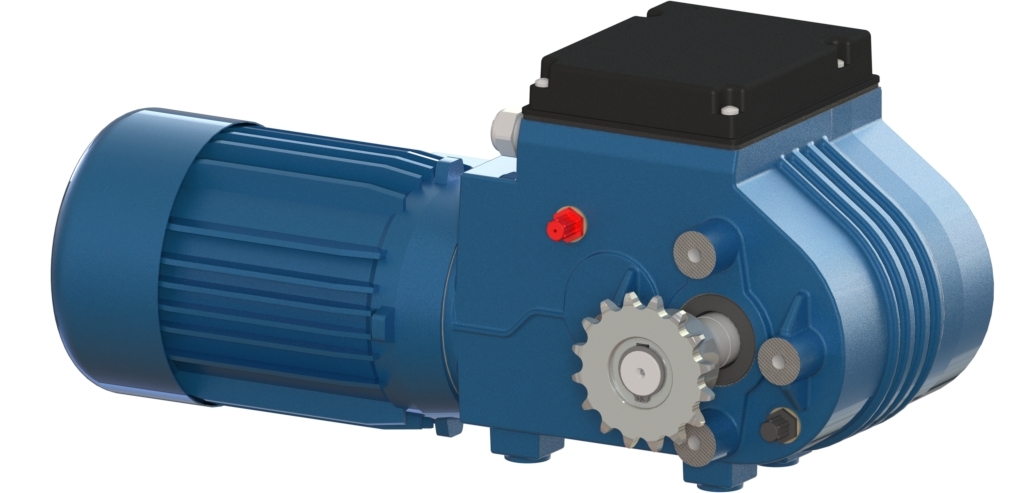

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Δ) (50/60Hz) [A]I (@ Y) (50/60Hz) [A]m [kg]
P.GW20.400.300.KWGW20 30.0 3f 400V met KW+KT 08B z16200 / 1602421591,50 / 1,805,9 / 7,13,4 / 4,135
Artikelnummer
P.GW20.400.300.KW
Omschrijving
GW20 30.0 3f 400V met KW+KT 08B z16
T (50/60Hz) [Nm]
200 / 160
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,50 / 1,80
I (@ Δ) (50/60Hz) [A]
5,9 / 7,1
I (@ Y) (50/60Hz) [A]
3,4 / 4,1
m [kg]
35

Kettingwiel

ArtikelOmschrijvingTmax [Nm]D1 [mm]D2 [mm]L [mm]m [kg]
P.KWL10B.Z16.D25Kettingwiel 10B z16 - D254202596400,6
Artikelnummer
P.KWL10B.Z16.D25
Omschrijving
Kettingwiel 10B z16 - D25
Tmax [Nm]
420
D1 [mm]
25
D2 [mm]
96
L [mm]
40
m [kg]
0,6

Ketting

ArtikelOmschrijvingKettingTmax [Nm]D [mm]m [kg]
P.KTG10B-2.Z16Ketting 10B z1610B z16420960,5
Artikelnummer
P.KTG10B-2.Z16
Omschrijving
Ketting 10B z16
Ketting
10B z16
Tmax [Nm]
420
D [mm]
96
m [kg]
0,5

Montageplaat

ArtikelArtikelnaamA [mm]L [mm]m [kg]
P.MP.GW.R.A163Montageplaat GW recht A163 L1741631741,2
P.MP.GW.R.A195Montageplaat GW recht A195 L2061952061,5
Artikelnummer
P.MP.GW.R.A163
Artikelnaam
Montageplaat GW recht A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2
Artikelnummer
P.MP.GW.R.A195
Artikelnaam
Montageplaat GW recht A195 L206
A [mm]
195
L [mm]
206
m [kg]
1,5

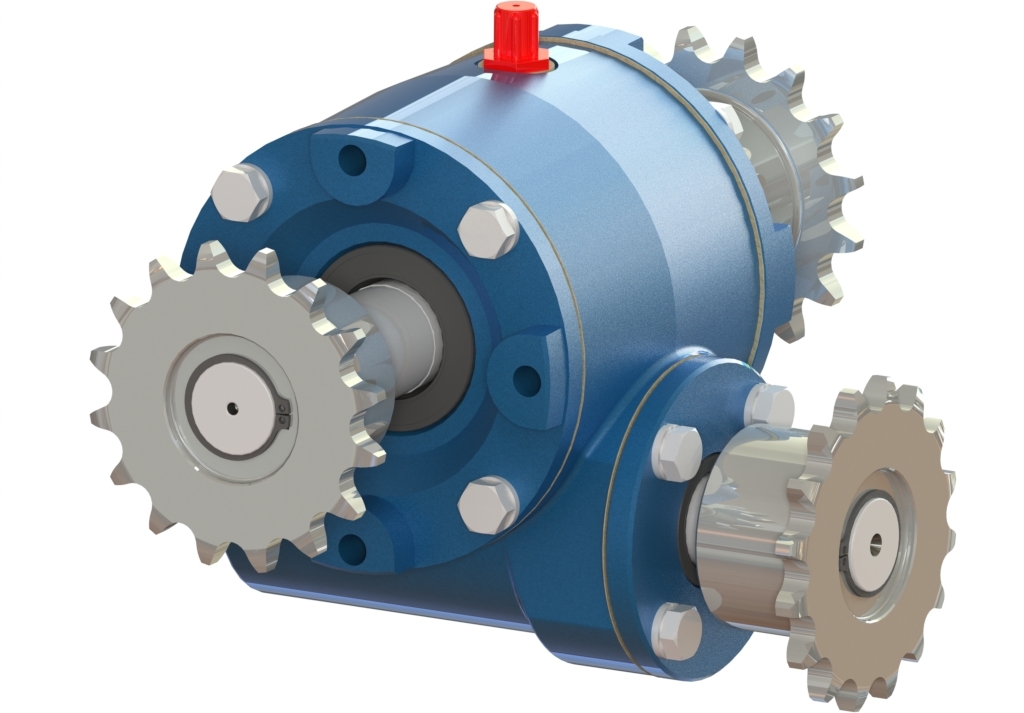

Wormwielkast

ArtikelOmschrijvingTin [Nm]Tuit [Nm]i [-]m [kg]
P.GWK240.KWGWK240 Wormkast L/R met KW+KT 10B z1619,524035:111
Artikelnummer
P.GWK240.KW
Omschrijving
GWK240 Wormkast L/R met KW+KT 10B z16
Tin [Nm]
19,5
Tuit [Nm]
240
i [-]
35:1
m [kg]
11

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8

Laskettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5

Glijlagerplaat

ArtikelArtikelnaamA [mm]L [mm]m [kg]
P.GL100.R.L074Lagerplaat 1" R A26 L74 mm26740,14
P.GL100.R.L085Lagerplaat 1" R A37 L85 mm37850,14
P.GL100.R.L090Lagerplaat 1" R A42 L90 mm42900,14
Artikelnummer
P.GL100.R.L074
Artikelnaam
Lagerplaat 1" R A26 L74 mm
A [mm]
26
L [mm]
74
m [kg]
0,14
Artikelnummer
P.GL100.R.L085
Artikelnaam
Lagerplaat 1" R A37 L85 mm
A [mm]
37
L [mm]
85
m [kg]
0,14
Artikelnummer
P.GL100.R.L090
Artikelnaam
Lagerplaat 1" R A42 L90 mm
A [mm]
42
L [mm]
90
m [kg]
0,14

Kabelring

ArtikelOmschrijvingD1 [mm]D2 [mm]m [kg]
P.KABELRINGKabel-klemring 1" d36 D50 4xØ4,550360,09
Artikelnummer
P.KABELRING
Omschrijving
Kabel-klemring 1" d36 D50 4xØ4,5
D1 [mm]
50
D2 [mm]
36
m [kg]
0,09

Aandrijfsystemen voor legnestsystemen

Hoge kwaliteit van consumptie- en of broedeieren vergt kwaliteitsnesten. De werking van legnesten is dan ook essentieel. Wij hebben niet alleen de expertise om dit mogelijk te maken, maar wij bieden betrouwbare oplossingen om zowel nestvloeren of achterwanden te bewegen zodat kippen uit hun legnesten worden gedreven. Dit doen we door tandheugels op een centrale aandrijfbuis of het wikkelen op een buis in combinatie met onze krachtige GW-serie. Deze oplossingen hebben zich in de praktijk al veelvuldig bewezen.
