Enkelzijdige nestbodem op centrale 1" aandrijfas
Enkelzijdige nestbodem op centrale 1" aandrijfas
Wij helpen u graag verder met het maken van een calculatie

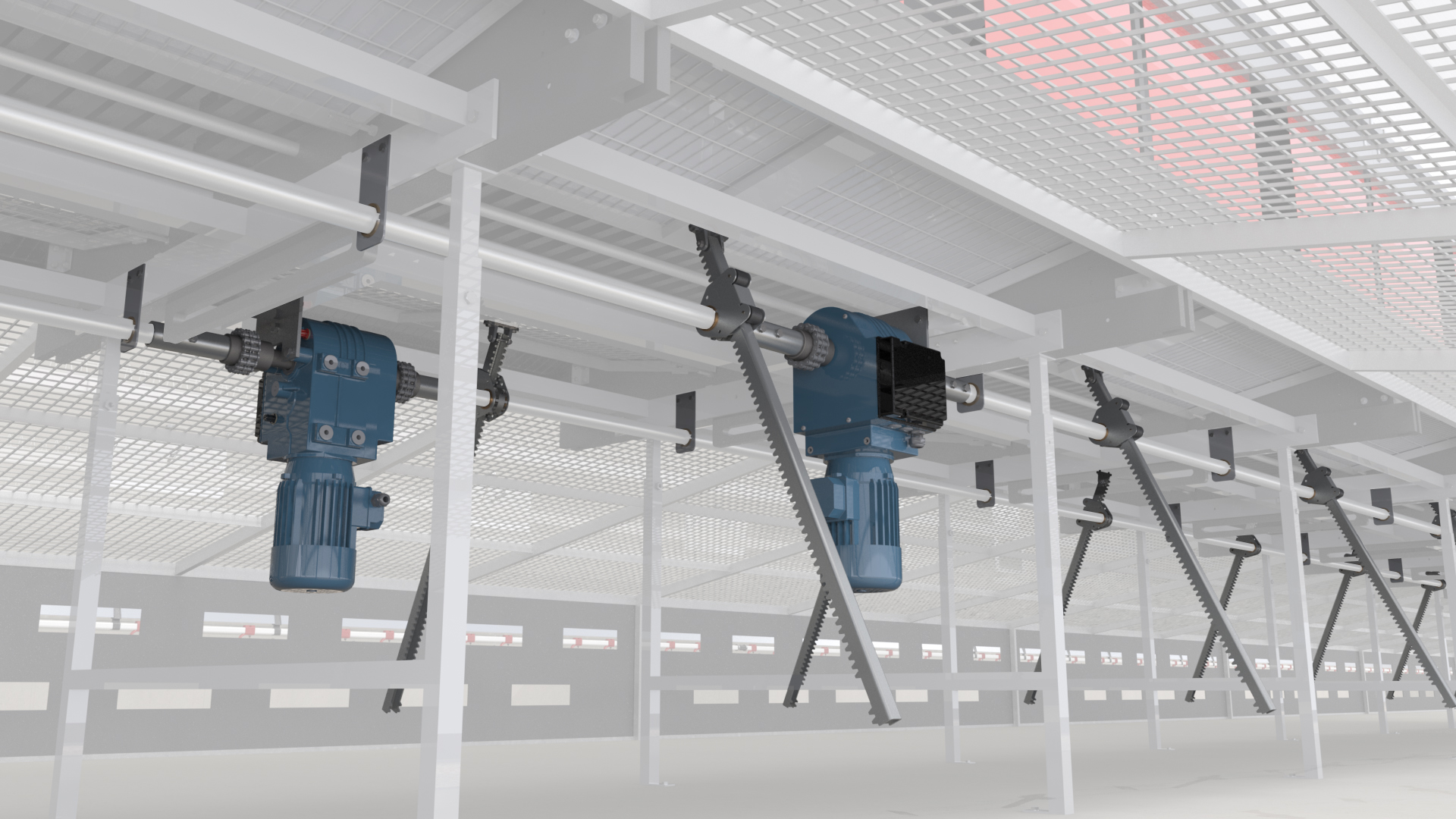

Contact opnemenHet uitdrijven van de kippen uit legnesten geschiedt door een centrale aandrijfbuis onder de legnesten. Daarop is een THG30 unit met tandheugel gemonteerd. Een in het midden van de as geplaatste motorreductor drijft de as aan. Door de rotatie van de as beweegt de tandheugel vloer van het legnest en manipuleert of drijft de kippen naar buiten.
- Directe bediening van legnesten.
- Compacte inbouwmaten.
- Geoptimaliseerde tandheugelunits speciaal voor gebruik in legnesten.
- Volledig pakket koppelingen, lagerplaten en componenten.
- Brede selectie 1~ en 3~ elektromotoren 50/60Hz.
GW Motorreductor
| Artikel | Omschrijving | T (50/60Hz) [Nm] | n (50/60Hz) [rpm] | L [mm] | D [mm] | P (50/60Hz) [kW] | I (@ Y) (50/60Hz) [A] | I (@ Δ) (50/60Hz) [A] | m [kg] |
| P.GW30.2.230.13.KW | GW30 1.3 1f 230V met KW+KT 10B z16 | 300 / - | 1,3 / - | 220 | 145 | 0,12 / - | 1,3 / - | - | 19 |
 2 P.GW30.2.230.13.KW 11 GW30 1.3 1f 230V met KW+KT 10B z16 12 13 P.GW30.400.26.KW.jpg 14 15 CAT_P.GW30.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW30.400.13.KW | GW30 1.3 3f 400V met KW+KT 10B z16 | 300 / 240 | 1,3 / 1,6 | 191 | 145 | 0,18 / 0,22 | 0,7 / 0,7 | 1,2 / 1,2 | 22 |
2 P.GW30.400.13.KW 11 GW30 1.3 3f 400V met KW+KT 10B z16 12 13 P.GW30.400.26.KW.jpg 14 15 CAT_P.GW30.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW40.400.13.KW | GW40 1.3 3f 400V met KW+KT 10B z16 | 400 / 320 | 1,3 / 1,6 | 220 | 159 | 0,25 / 0,30 | 0,8 / 0,8 | 1,4 / 1,4 | 27 |
 2 P.GW40.400.13.KW 11 GW40 1.3 3f 400V met KW+KT 10B z16 12 13 P.GW80.400.26.KW.jpg 14 15 CAT_P.GW80.400.26.KW_2D.gif 17 16 10 |
Artikelnummer
Omschrijving
GW30 1.3 1f 230V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / -
n (50/60Hz) [rpm]
1,3 / -
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,12 / -
I (@ Y) (50/60Hz) [A]
1,3 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
19
Artikelnummer
Omschrijving
GW30 1.3 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
1,3 / 1,6
L [mm]
191
D [mm]
145
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
m [kg]
22
Artikelnummer
Omschrijving
GW40 1.3 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
1,3 / 1,6
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
27
Montageplaat
| Artikel | Artikelnaam | A [mm] | L [mm] | m [kg] |
| P.MP.GW.R.A163 | Montageplaat GW recht A163 L174 | 163 | 174 | 1,2 |
| P.MP.GW.R.A195 | Montageplaat GW recht A195 L206 | 195 | 206 | 1,5 |
Buisbout kettingwiel
| Artikel | Omschrijving | Tmax [Nm] | Db [mm] | D [mm] | L [mm] | m [kg] |
| P.BBKWL10B.Z16.D100 | Buisbout kettingwiel 10B z16 - 1" | 420 | 34 | 96 | 150 | 0,8 |
 2 P.BBKWL10B.Z16.D100 13 Buisbout kettingwiel 10B z16 - 1" 15 16 P.BBKWL10B.Z16.D100.jpg 17 10 CAT_P.BBKWL10B.Z16.D125_2D.gif |
Artikelnummer
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8
Laskettingwiel
| Artikel | Omschrijving | Ketting | As | Tmax [Nm] | Db [mm] | D [mm] | L [mm] | m [kg] |
| P.LKWL10B.Z16.D100 | Laskettingwiel 10B z16 - 1" en 2" | 10B z16 | D100 | 420 | 34 | 96 | 30 | 0,5 |
 2 P.LKWL10B.Z16.D100 11 Laskettingwiel 10B z16 - 1" en 2" 12 13 P.LKWL10B.Z16.D100.jpg 15 16 CAT_P.LKWL10B.Z16.D100_2D.gif 17 10 |
Artikelnummer
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5
Tandheugelkast
| Artikel | Omschrijving | T [Nm] | s [mm/rpm] | Gebruik | m [kg] |
| P.THG30.UNIT.U | THG30 Tandwielkast Universeel | 10,4 | 138,23 | Intens | 0,43 |
Artikelnummer
Omschrijving
THG30 Tandwielkast Universeel
T [Nm]
10,4
s [mm/rpm]
138,23
Gebruik
Intens
m [kg]
0,43
THG30 Heugel
| Artikel | Omschrijving | F [N] | L [mm] | D [mm] | B [mm] | m [kg] |
| P.THG30.2.L445 | THG30 Heugel 2 mm L=445 mm | 350 | 445 | 23 | 2 | 0,5 |
 2 P.THG30.2.L445 11 THG30 Heugel 2 mm L=445 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.2.L0000_2D.gif | ||||||
| P.THG30.2.L495 | THG30 Heugel 2 mm L=495 mm | 350 | 495 | 23 | 2 | 0,5 |
2 P.THG30.2.L495 11 THG30 Heugel 2 mm L=495 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.2.L0000_2D.gif | ||||||
| P.THG30.2.L596 | THG30 Heugel 2 mm L=596 mm | 350 | 596 | 23 | 2 | 0,6 |
2 P.THG30.2.L596 11 THG30 Heugel 2 mm L=596 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.2.L0000_2D.gif | ||||||
| P.THG30.2.L646 | THG30 Heugel 2 mm L=646 mm | 350 | 646 | 23 | 2 | 0,7 |
2 P.THG30.2.L646 11 THG30 Heugel 2 mm L=646 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.2.L0000_2D.gif |
Artikelnummer
Omschrijving
THG30 Heugel 2 mm L=445 mm
F [N]
350
L [mm]
445
D [mm]
23
B [mm]
2
m [kg]
0,5
Artikelnummer
Omschrijving
THG30 Heugel 2 mm L=495 mm
F [N]
350
L [mm]
495
D [mm]
23
B [mm]
2
m [kg]
0,5
Artikelnummer
Omschrijving
THG30 Heugel 2 mm L=596 mm
F [N]
350
L [mm]
596
D [mm]
23
B [mm]
2
m [kg]
0,6
Artikelnummer
Omschrijving
THG30 Heugel 2 mm L=646 mm
F [N]
350
L [mm]
646
D [mm]
23
B [mm]
2
m [kg]
0,7
Raambeugel
| Artikel | Omschrijving | m [kg] |
| P.THG30.RB | THG30 Aluminium raambeugel | 0,06 |
Glijlagerplaat
| Artikel | Artikelnaam | A [mm] | L [mm] | m [kg] |
| P.GL100.R.L210 | Lagerplaat 1" R A162 L210 mm | 162 | 210 | 0,26 |
| P.GL100.R.L240 | Lagerplaat 1" R A192 L240 mm | 192 | 240 | 0,31 |
Meerdere mogelijkheden op aanvraag beschikbaar
Aandrijfsystemen voor legnestsystemen
Hoge kwaliteit van consumptie- en of broedeieren vergt kwaliteitsnesten. De werking van legnesten is dan ook essentieel. Wij hebben niet alleen de expertise om dit mogelijk te maken, maar wij bieden betrouwbare oplossingen om zowel nestvloeren of achterwanden te bewegen zodat kippen uit hun legnesten worden gedreven. Dit doen we door tandheugels op een centrale aandrijfbuis of het wikkelen op een buis in combinatie met onze krachtige GW-serie. Deze oplossingen hebben zich in de praktijk al veelvuldig bewezen.
