Pantalla de fachada vertical GXP10

Sistema de pantalla de pared doble GXP10

Sistema de pantalla de pared doble GW

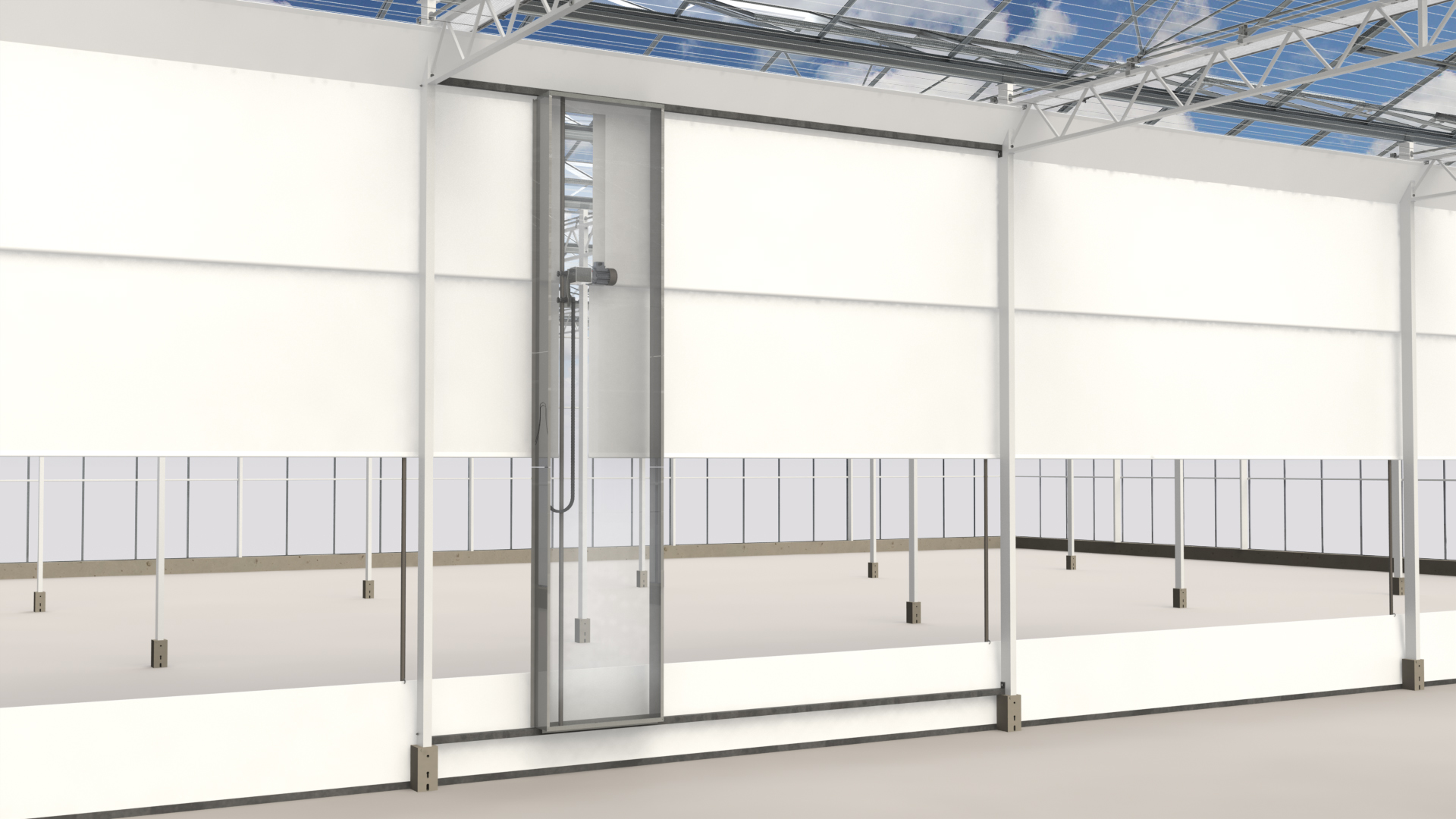

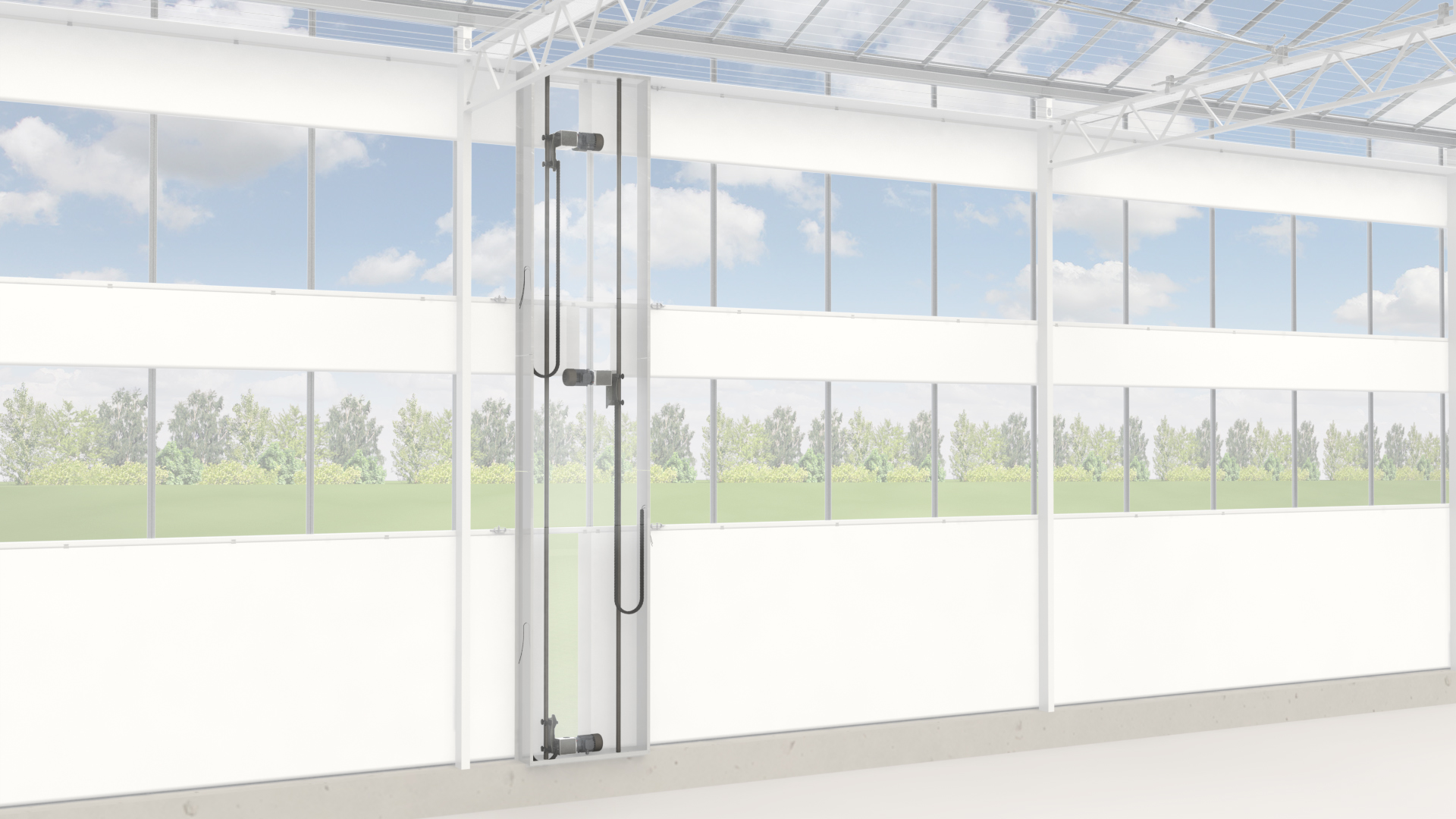

Pantalla de fachada vertical GXP10

¿Cómo puedo hacer un cálculo?

Nuestros expertos estarán encantados de ayudarle con información.

Hacer un cálculo

Imprime esta sistema

Haga clic aquí para crear un PDF de la página

Los sistemas de pantalla de fachada vertical se adaptan a invernaderos Venlo, de cubierta ancha y de láminas. Donde cuelga el tapiz de la pantalla con clips en la parte inferior del travesaño. El accionamiento del tapiz de la pantalla tiene lugar a través de un tubo de enrollado mediante un motorreductor GXP. El GXP está especialmente diseñado para satisfacer opbejtivos de pantallas verticales.

Máxima capacidad de pantalla, cierre perfecto.
Propulsión especializada, espacio de instalación mínimo.
Posibilidad de pantallas de grandes longitudes.
Pantallas altamente ajustadas.
Pantallas con un ajuste adicional con la aplicación de una cinta dracon.
De instalación altamente sencilla.

Motorreductor GXP10

Número de artículo	Descripción	T (50/60Hz) [Nm]	n (50/60Hz) [rpm]	P (50/60Hz) [kW]	I (@ Δ) (50/60Hz) [A]	I (@ Y) (50/60Hz) [A]	m [kg]
P.GXP10.400.40.KBS.T	GXP10-4.0 400V 3~ 50Hz para KBS Trop.iso	100 / 80	4,0 / 4,8	0,18 / 0,22	1,2 / 1,2	0,7 / 0,7	11
2 P.GXP10.400.40.KBS.T 11 GXP10-4.0 400V 3~ 50Hz para KBS Trop.iso 12 13 P.GXP10.400.40.KBS.T.jpg 14 15 CAT_P.GXP10.400.40.KBS.T_2D.gif 10 {{link.more-info}}

Número de artículo

P.GXP10.400.40.KBS.T

Descripción

GXP10-4.0 400V 3~ 50Hz para KBS Trop.iso

T (50/60Hz) [Nm]

100 / 80

n (50/60Hz) [rpm]

4,0 / 4,8

P (50/60Hz) [kW]

0,18 / 0,22

I (@ Δ) (50/60Hz) [A]

1,2 / 1,2

I (@ Y) (50/60Hz) [A]

0,7 / 0,7

m [kg]

Pernos de acoplamiento

Número de artículo	Descripción	D1 [mm]	D2 [mm]	L1 [mm]	L2 [mm]	m [kg]
P.KBS50.01.D19	Acople tubo Ø50mm GXP10	50	19	105	70	0,4
2 P.KBS50.01.D19 11 Acople tubo Ø50mm GXP10 12 13 P.KBS50.08.D00.jpg 14 10 CAT_P.KBS50.08.D00_2D.gif {{link.more-info}}
P.KBS32.01.D19	Acople tubo GXP Ø32x1,5 GXP10 D19	40	19	118	80	0,6
2 P.KBS32.01.D19 11 Acople tubo GXP Ø32x1,5 GXP10 D19 12 13 P.KBS32.01.D19.jpg 14 10 CAT_P.KBS32.01.D19_2D.gif {{link.more-info}}
P.KBS35.02.D19	Acople tubo Ø35 d19	35	19	180	120	0,3
2 P.KBS35.02.D19 11 Acople tubo Ø35 d19 12 13 P.KBS32.01.D19.jpg 14 10 CAT_P.KBS32.01.D19_2D.gif {{link.more-info}}

Número de artículo

P.KBS50.01.D19

Descripción

Acople tubo Ø50mm GXP10

D1 [mm]

D2 [mm]

L1 [mm]

105

L2 [mm]

m [kg]

0,4

Número de artículo

P.KBS32.01.D19

Descripción

Acople tubo GXP Ø32x1,5 GXP10 D19

D1 [mm]

D2 [mm]

L1 [mm]

118

L2 [mm]

m [kg]

0,6

Número de artículo

P.KBS35.02.D19

Descripción

Acople tubo Ø35 d19

D1 [mm]

D2 [mm]

L1 [mm]

180

L2 [mm]

120

m [kg]

0,3

Abrazadera de montaje

Número de artículo	Descripción	m [kg]
P.BL.02.GXP10	Abrazadera de montaje GXP- guía inferior	0,4
2 P.BL.02.GXP10 10 Abrazadera de montaje GXP- guía inferior {{link.more-info}}
P.BL.04.GXP10	Abrazadera de montaje GXP- guía superior	0,4
2 P.BL.04.GXP10 10 Abrazadera de montaje GXP- guía superior {{link.more-info}}

Número de artículo

P.BL.02.GXP10

Descripción

Abrazadera de montaje GXP- guía inferior

m [kg]

0,4

Número de artículo

P.BL.04.GXP10

Descripción

Abrazadera de montaje GXP- guía superior

m [kg]

0,4

Cinta dracon

Número de artículo	Descripción	L [mm]	m [kg]
P.B10P.03	Cinta Dacron con cuerda 0,1 x 3 metros	3	0,1
2 P.B10P.03 11 Cinta Dacron con cuerda 0,1 x 3 metros 10 {{link.more-info}}
P.B10.03	Cinta Dacron sin cuerda 0,1 x 3 metros	3	0,1
2 P.B10.03 11 Cinta Dacron sin cuerda 0,1 x 3 metros 10 {{link.more-info}}

Número de artículo

P.B10P.03

Descripción

Cinta Dacron con cuerda 0,1 x 3 metros

L [mm]

m [kg]

0,1

Número de artículo

P.B10.03

Descripción

Cinta Dacron sin cuerda 0,1 x 3 metros

L [mm]

m [kg]

0,1

Cable de alimentación

Número de artículo	Descripción	P max [W]
P.KAB.4.075	Cable 4x0,75mm² GXP p/m	1380
2 P.KAB.4.075 10 Cable 4x0,75mm² GXP p/m {{link.more-info}}
P.KAB.7.05	Cable (cable de dirección) 7x0,5mm² 1m	-
2 P.KAB.7.05 10 Cable (cable de dirección) 7x0,5mm² 1m {{link.more-info}}

Número de artículo

P.KAB.4.075

Descripción

Cable 4x0,75mm² GXP p/m

P max [W]

1380

Número de artículo

P.KAB.7.05

Descripción

Cable (cable de dirección) 7x0,5mm² 1m

P max [W]

Cable de oruga con juego de fijación

Número de artículo	Descripción	L [m]	m [kg]
P.KRP.15.16.20	Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje	2,0	0,6
2 P.KRP.15.16.20 11 Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje 10 {{link.more-info}}
P.KRP.15.16.25	Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje	2,5	0,7
2 P.KRP.15.16.25 11 Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje 10 {{link.more-info}}
P.KRP.15.16.30	Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje	3,0	0,8
2 P.KRP.15.16.30 11 Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje 10 {{link.more-info}}

Número de artículo

P.KRP.15.16.20

Descripción

Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje

L [m]

2,0

m [kg]

0,6

Número de artículo

P.KRP.15.16.25

Descripción

Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje

L [m]

2,5

m [kg]

0,7

Número de artículo

P.KRP.15.16.30

Descripción

Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje

L [m]

3,0

m [kg]

0,8

Sistemas de accionamiento para pantallas

El uso de diferentes sistemas de pantalla se está haciendo cada vez más común en el cultivo sostenible. No sólo protegen a las plantas de la radiación solar nociva, sino que también tienen la capacidad de reducir la luz solar, evitar las emisiones de luz al exterior y ahorrar energía al retener el calor. De esta manera, las pantallas contribuyen en gran medida a lograr los objetivos de sostenibilidad. Para que esto sea posible le ofrecemos una amplia gama de accionamientos, fiables y desarrollados específicamente para este fin.

Pantalla horizontal

Pantalla vertical

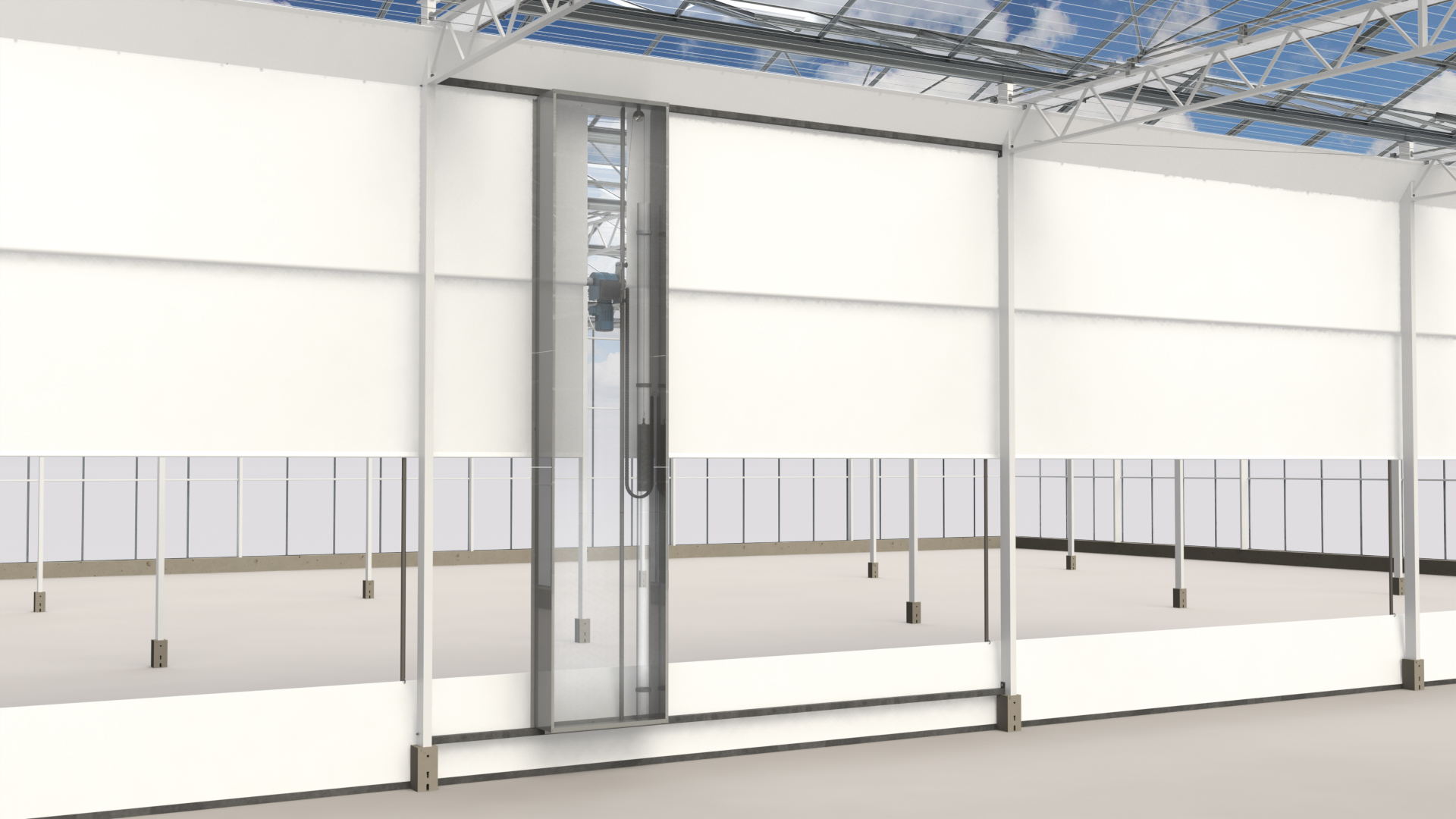

Sistema de pantalla de pared doble GXP10

¿Cómo puedo hacer un cálculo?

Nuestros expertos estarán encantados de ayudarle con información.

Hacer un cálculo

Imprime esta sistema

Haga clic aquí para crear un PDF de la página

Los sistemas de pantalla de doble pared se utilizan en todos los tipos de invernaderos para poder separar (temporalmente) secciones. El tapiz de pantalla (oscurecido) cuelga en la parte superior con clips unidos a un cable de acero. Entre la parte superior y la inferior de la pantalla se encuentra el tubo de enrollado doble y el motorreductor GXP. La parte más inferior de la pantalla está equipada con un tubo de refuerzo.

Máxima capacidad de oscurecimiento, cierre perfecto.
Aplicable para la creación de zonas (climáticas) aparte.
Propulsión especializada, espacio de instalación mínimo.
Pantallas con un ajuste adicional con la aplicación de una cinta dracon.

Motorreductor GXP10

Número de artículo	Descripción	T (50/60Hz) [Nm]	n (50/60Hz) [rpm]	P (50/60Hz) [kW]	I (@ Δ) (50/60Hz) [A]	I (@ Y) (50/60Hz) [A]	m [kg]
P.GXP10.400.40.KBS.T	GXP10-4.0 400V 3~ 50Hz para KBS Trop.iso	100 / 80	4,0 / 4,8	0,18 / 0,22	1,2 / 1,2	0,7 / 0,7	11
2 P.GXP10.400.40.KBS.T 11 GXP10-4.0 400V 3~ 50Hz para KBS Trop.iso 12 13 P.GXP10.400.40.KBS.T.jpg 14 15 CAT_P.GXP10.400.40.KBS.T_2D.gif 10 {{link.more-info}}

Número de artículo

P.GXP10.400.40.KBS.T

Descripción

GXP10-4.0 400V 3~ 50Hz para KBS Trop.iso

T (50/60Hz) [Nm]

100 / 80

n (50/60Hz) [rpm]

4,0 / 4,8

P (50/60Hz) [kW]

0,18 / 0,22

I (@ Δ) (50/60Hz) [A]

1,2 / 1,2

I (@ Y) (50/60Hz) [A]

0,7 / 0,7

m [kg]

Pernos de acoplamiento

Número de artículo	Descripción	D1 [mm]	D2 [mm]	L1 [mm]	L2 [mm]	m [kg]
P.KBS50.02.D19	Acople tubo Ø50 Twinrol GXP10	50	19	100	70	0,3
2 P.KBS50.02.D19 11 Acople tubo Ø50 Twinrol GXP10 12 13 P.KBS50.08.D00.jpg 14 10 CAT_P.KBS50.08.D00_2D.gif {{link.more-info}}
P.KBS63.01.D19	Acople tubo Ø63 GXP10 triple	19	63	110	70	0,6
2 P.KBS63.01.D19 11 Acople tubo Ø63 GXP10 triple 12 13 P.KBS50.08.D00.jpg 14 10 CAT_P.KBS50.08.D00_2D.gif {{link.more-info}}

Número de artículo

P.KBS50.02.D19

Descripción

Acople tubo Ø50 Twinrol GXP10

D1 [mm]

D2 [mm]

L1 [mm]

100

L2 [mm]

m [kg]

0,3

Número de artículo

P.KBS63.01.D19

Descripción

Acople tubo Ø63 GXP10 triple

D1 [mm]

D2 [mm]

L1 [mm]

110

L2 [mm]

m [kg]

0,6

Abrazadera de montaje

Número de artículo	Descripción	m [kg]
P.BL.02.GXP10	Abrazadera de montaje GXP- guía inferior	0,4
2 P.BL.02.GXP10 10 Abrazadera de montaje GXP- guía inferior {{link.more-info}}
P.BL.04.GXP10	Abrazadera de montaje GXP- guía superior	0,4
2 P.BL.04.GXP10 10 Abrazadera de montaje GXP- guía superior {{link.more-info}}

Número de artículo

P.BL.02.GXP10

Descripción

Abrazadera de montaje GXP- guía inferior

m [kg]

0,4

Número de artículo

P.BL.04.GXP10

Descripción

Abrazadera de montaje GXP- guía superior

m [kg]

0,4

Cinta dracon

Número de artículo	Descripción	L [mm]	m [kg]
P.B10P.03	Cinta Dacron con cuerda 0,1 x 3 metros	3	0,1
2 P.B10P.03 11 Cinta Dacron con cuerda 0,1 x 3 metros 10 {{link.more-info}}
P.B10.03	Cinta Dacron sin cuerda 0,1 x 3 metros	3	0,1
2 P.B10.03 11 Cinta Dacron sin cuerda 0,1 x 3 metros 10 {{link.more-info}}

Número de artículo

P.B10P.03

Descripción

Cinta Dacron con cuerda 0,1 x 3 metros

L [mm]

m [kg]

0,1

Número de artículo

P.B10.03

Descripción

Cinta Dacron sin cuerda 0,1 x 3 metros

L [mm]

m [kg]

0,1

Cable de alimentación

Número de artículo	Descripción	P max [W]
P.KAB.4.075	Cable 4x0,75mm² GXP p/m	1380
2 P.KAB.4.075 10 Cable 4x0,75mm² GXP p/m {{link.more-info}}
P.KAB.7.05	Cable (cable de dirección) 7x0,5mm² 1m	-
2 P.KAB.7.05 10 Cable (cable de dirección) 7x0,5mm² 1m {{link.more-info}}

Número de artículo

P.KAB.4.075

Descripción

Cable 4x0,75mm² GXP p/m

P max [W]

1380

Número de artículo

P.KAB.7.05

Descripción

Cable (cable de dirección) 7x0,5mm² 1m

P max [W]

Cable de oruga con juego de fijación

Número de artículo	Descripción	L [mm]	m [kg]
P.KRP.15.16.20	Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje	2,0	0,6
2 P.KRP.15.16.20 11 Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje 10 {{link.more-info}}
P.KRP.15.16.25	Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje	2,5	0,7
2 P.KRP.15.16.25 11 Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje 10 {{link.more-info}}
P.KRP.15.16.30	Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje	3,0	0,8
2 P.KRP.15.16.30 11 Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje 10 {{link.more-info}}

Número de artículo

P.KRP.15.16.20

Descripción

Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje

L [mm]

2,0

m [kg]

0,6

Número de artículo

P.KRP.15.16.25

Descripción

Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje

L [mm]

2,5

m [kg]

0,7

Número de artículo

P.KRP.15.16.30

Descripción

Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje

L [mm]

3,0

m [kg]

0,8

Sistemas de accionamiento para pantallas

Pantalla horizontal

Pantalla vertical

Sistema de pantalla de pared doble GW

¿Cómo puedo hacer un cálculo?

Nuestros expertos estarán encantados de ayudarle con información.

Hacer un cálculo

Imprime esta sistema

Haga clic aquí para crear un PDF de la página

Los sistemas de pantalla de doble pared se utilizan en todos los tipos de invernaderos para poder separar (temporalmente) secciones. El tapiz de pantalla (oscurecido) cuelga en la parte superior con clips unidos a un cable de acero. Entre la parte superior y la inferior de la pantalla se encuentra el tubo de enrollado doble y el motorreductor GW. La parte más inferior de la pantalla está equipada con un tubo de refuerzo para que pueda mantenerse tensada.

Máxima capacidad de oscurecimiento, cierre perfecto.
Aplicable para la creación de zonas (climáticas) aparte.
Adaptable para pantallas más largas, elevadas y pesadas.
Propulsión especializada, espacio de instalación mínimo.
Pantallas con un ajuste adicional mediante aplicación.

Motorreductor GW

Número de artículo	Descripción	T (50/60Hz) [Nm]	n (50/60Hz) [rpm]	L [mm]	D [mm]	P (50/60Hz) [kW]	I (@ Y) (50/60Hz) [A]	I (@ Δ) (50/60Hz) [A]	m [kg]
P.GW30.400.26.KW	GW30 2.6 3f 400V con CW+CH 10B z16	300 / 240	2,6 / 3,1	220	145	0,25 / 0,30	0,8 / 0,8	1,4 / 1,4	24
2 P.GW30.400.26.KW 11 GW30 2.6 3f 400V con CW+CH 10B z16 12 13 P.GW30.400.26.KW.jpg 14 15 CAT_P.GW30.400.26.KW_2D.gif 17 16 10 {{link.more-info}}
P.GW30.400.52.KW	GW30 5.2 3f 400V con CW+CH 10B z16	300 / 240	5,2 / 6,2	220	145	0,37 / 0,44	1,2 / 1,2	2,1 / 2,1	27
2 P.GW30.400.52.KW 11 GW30 5.2 3f 400V con CW+CH 10B z16 12 13 P.GW30.400.26.KW.jpg 14 15 CAT_P.GW30.400.26.KW_2D.gif 17 16 10 {{link.more-info}}

Número de artículo

P.GW30.400.26.KW

Descripción

GW30 2.6 3f 400V con CW+CH 10B z16

T (50/60Hz) [Nm]

300 / 240

n (50/60Hz) [rpm]

2,6 / 3,1

L [mm]

220

D [mm]

145

P (50/60Hz) [kW]

0,25 / 0,30

I (@ Y) (50/60Hz) [A]

0,8 / 0,8

I (@ Δ) (50/60Hz) [A]

1,4 / 1,4

m [kg]

Número de artículo

P.GW30.400.52.KW

Descripción

GW30 5.2 3f 400V con CW+CH 10B z16

T (50/60Hz) [Nm]

300 / 240

n (50/60Hz) [rpm]

5,2 / 6,2

L [mm]

220

D [mm]

145

P (50/60Hz) [kW]

0,37 / 0,44

I (@ Y) (50/60Hz) [A]

1,2 / 1,2

I (@ Δ) (50/60Hz) [A]

2,1 / 2,1

m [kg]

Pernos de acoplamiento

Número de artículo	Descripción	D1 [mm]	D2 [mm]	L1 [mm]	L2 [mm]	m [kg]
P.KBS50.02.D25	Acople tubo Ø50 rodillo doble de GW30 e GW80	50	25	120	70	0,5
2 P.KBS50.02.D25 11 Acople tubo Ø50 rodillo doble de GW30 e GW80 12 13 P.KBS50.08.D00.jpg 14 10 CAT_P.KBS50.08.D00_2D.gif {{link.more-info}}
P.KBS63.02.D25	Acople tubo Ø63 GW30 e GW40	63	25	180	130	0,6
2 P.KBS63.02.D25 11 Acople tubo Ø63 GW30 e GW40 12 13 P.KBS50.08.D00.jpg 14 10 CAT_P.KBS50.08.D00_2D.gif {{link.more-info}}

Número de artículo

P.KBS50.02.D25

Descripción

Acople tubo Ø50 rodillo doble de GW30 e GW80

D1 [mm]

D2 [mm]

L1 [mm]

120

L2 [mm]

m [kg]

0,5

Número de artículo

P.KBS63.02.D25

Descripción

Acople tubo Ø63 GW30 e GW40

D1 [mm]

D2 [mm]

L1 [mm]

180

L2 [mm]

130

m [kg]

0,6

Abrazadera de montaje

Número de artículo	Descripción	m [kg]
P.BL.R.GW.01	Abrazadera de rodillo GW para tubo Ø32 / 1"	1,3
2 P.BL.R.GW.01 10 Abrazadera de rodillo GW para tubo Ø32 / 1" {{link.more-info}}
P.BL.02.GXP10	Abrazadera de montaje GXP- guía inferior	0,4
2 P.BL.02.GXP10 10 Abrazadera de montaje GXP- guía inferior {{link.more-info}}
P.BL.04.GXP10	Abrazadera de montaje GXP- guía superior	0,4
2 P.BL.04.GXP10 10 Abrazadera de montaje GXP- guía superior {{link.more-info}}

Número de artículo

P.BL.R.GW.01

Descripción

Abrazadera de rodillo GW para tubo Ø32 / 1"

m [kg]

1,3

Número de artículo

P.BL.02.GXP10

Descripción

Abrazadera de montaje GXP- guía inferior

m [kg]

0,4

Número de artículo

P.BL.04.GXP10

Descripción

Abrazadera de montaje GXP- guía superior

m [kg]

0,4

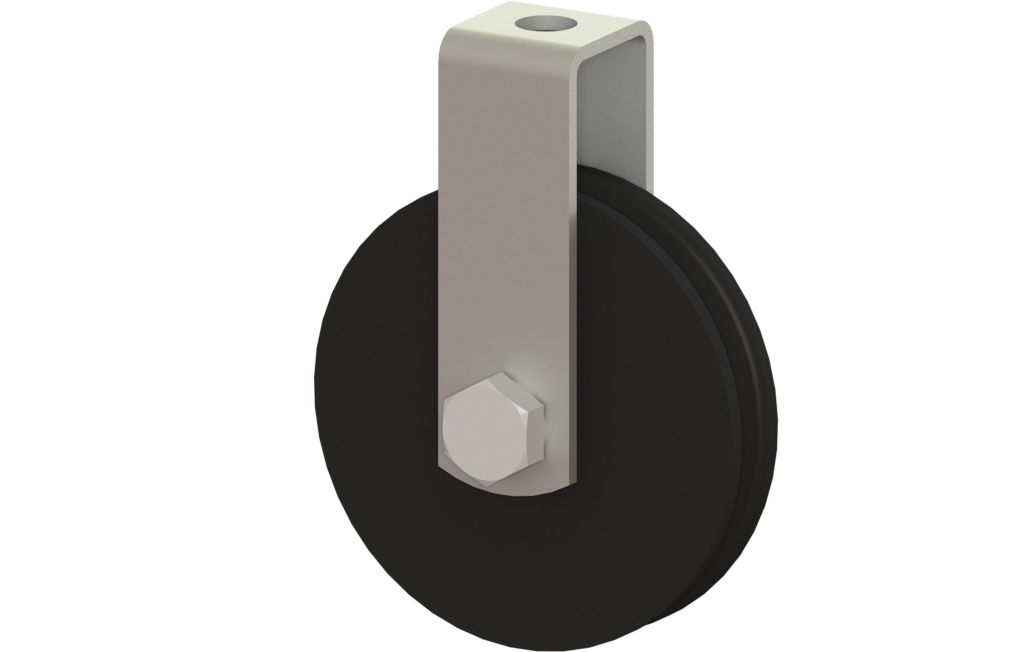

Polea

Número de artículo	Descripción	m [kg]
P.S.00093	Polea Ø80 mm + abrazadera 1500 N	0,3
2 P.S.00093 10 Polea Ø80 mm + abrazadera 1500 N {{link.more-info}}

Número de artículo

P.S.00093

Descripción

Polea Ø80 mm + abrazadera 1500 N

m [kg]

0,3

Contrapeso

Número de artículo	Descripción	L [mm]	D [mm]	m [kg]
P.CONTRA.GW30.01	Contrapeso Ø90 mm GW30 - 24kg	480	90	24
2 P.CONTRA.GW30.01 11 Contrapeso Ø90 mm GW30 - 24kg 12 10 P.CONTRA.xx.jpg {{link.more-info}}

Número de artículo

P.CONTRA.GW30.01

Descripción

Contrapeso Ø90 mm GW30 - 24kg

L [mm]

480

D [mm]

m [kg]

Cable de alimentación

Número de artículo	Descripción	P max [W]
P.KAB.4.075	Cable 4x0,75mm² GXP p/m	1380
2 P.KAB.4.075 10 Cable 4x0,75mm² GXP p/m {{link.more-info}}
P.KAB.7.05	Cable (cable de dirección) 7x0,5mm² 1m	-
2 P.KAB.7.05 10 Cable (cable de dirección) 7x0,5mm² 1m {{link.more-info}}

Número de artículo

P.KAB.4.075

Descripción

Cable 4x0,75mm² GXP p/m

P max [W]

1380

Número de artículo

P.KAB.7.05

Descripción

Cable (cable de dirección) 7x0,5mm² 1m

P max [W]

Cable de oruga con juego de fijación

Número de artículo	Descripción	L [mm]	m [kg]
P.KRP.15.16.20	Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje	2,0	0,6
2 P.KRP.15.16.20 11 Cable de oruga GXP 15x16 mm 2,0 m + juego de montaje 10 {{link.more-info}}
P.KRP.15.16.25	Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje	2,5	0,7
2 P.KRP.15.16.25 11 Cable de oruga GXP 15x16 mm 2,5 m + juego de montaje 10 {{link.more-info}}
P.KRP.15.16.30	Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje	3,0	0,8
2 P.KRP.15.16.30 11 Cable de oruga GXP 15x16 mm 3,0 m + juego de montaje 10 {{link.more-info}}
