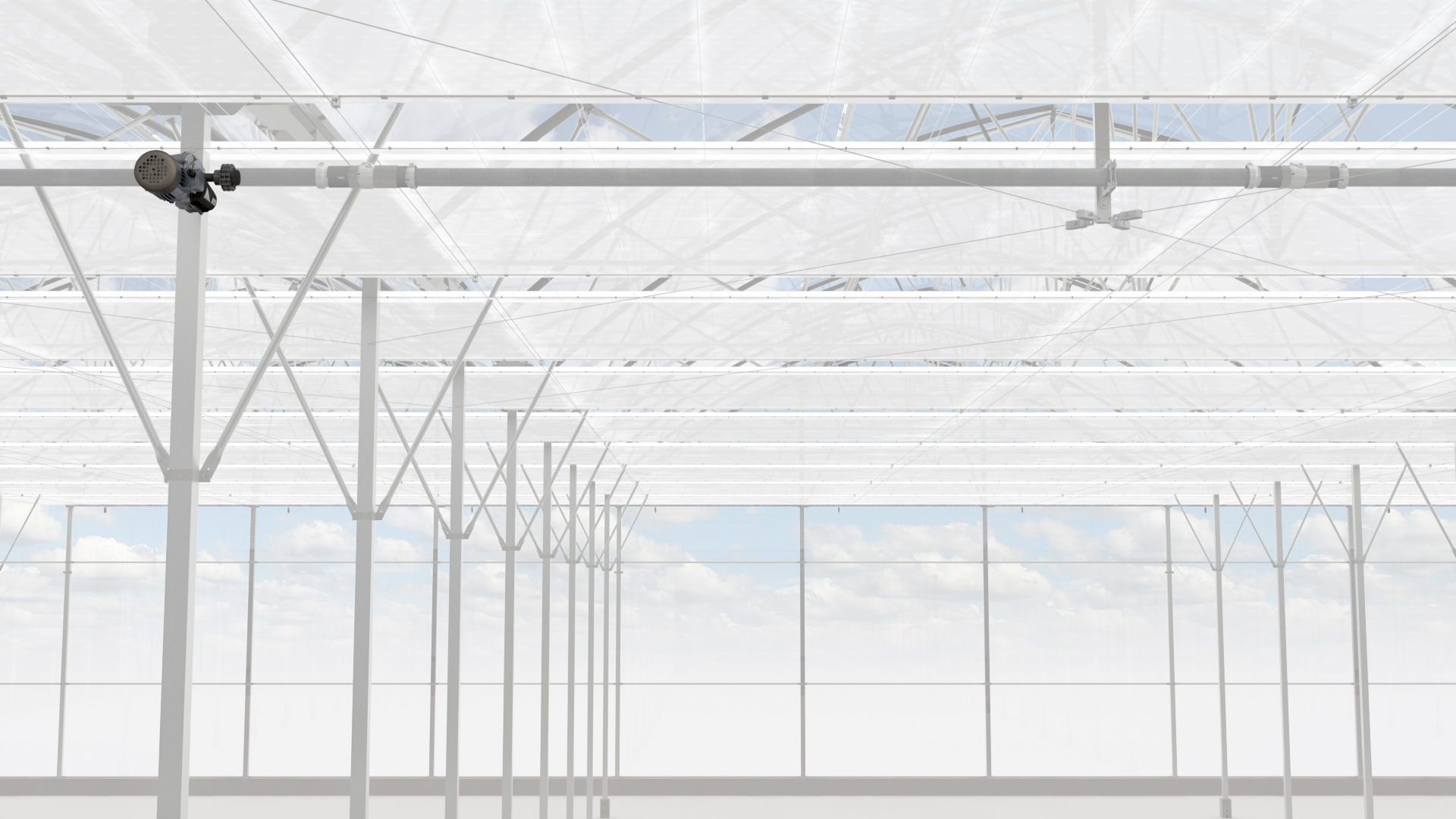

Horizontale draadscherming

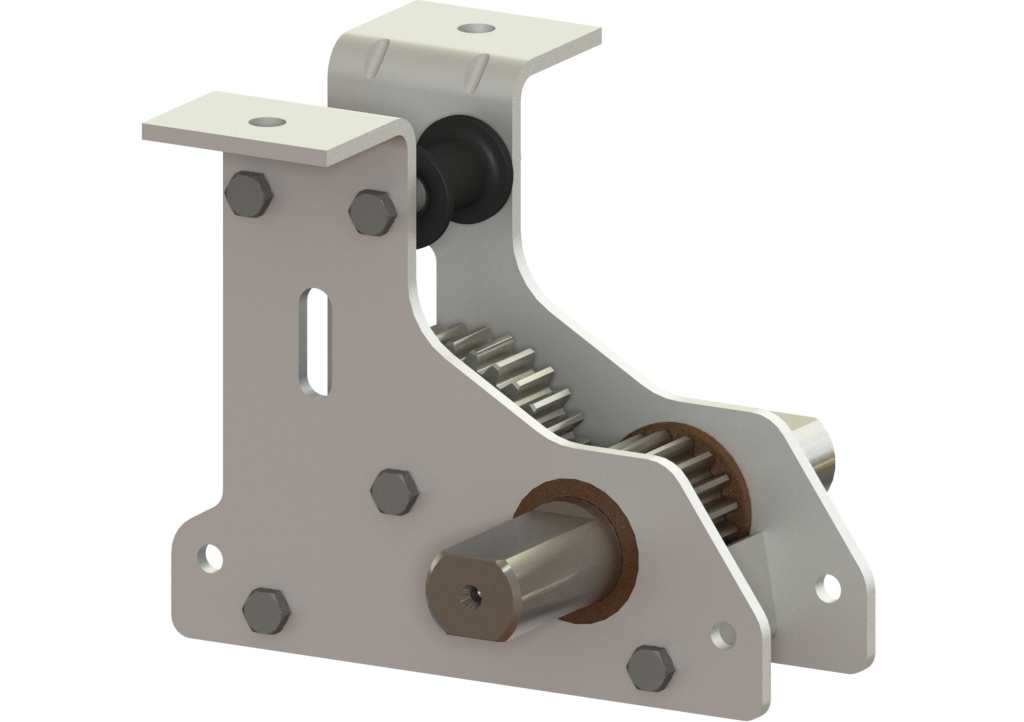

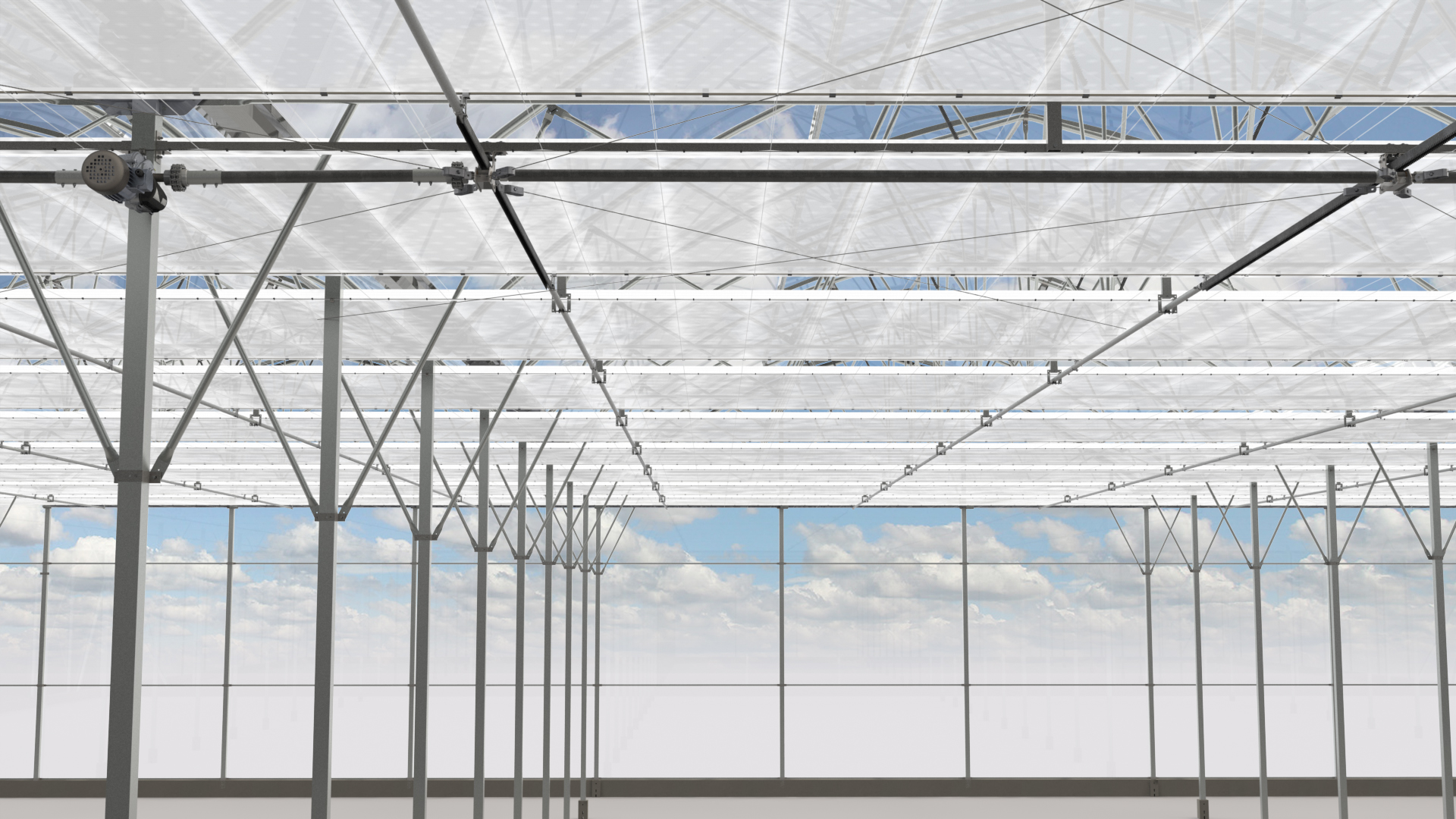

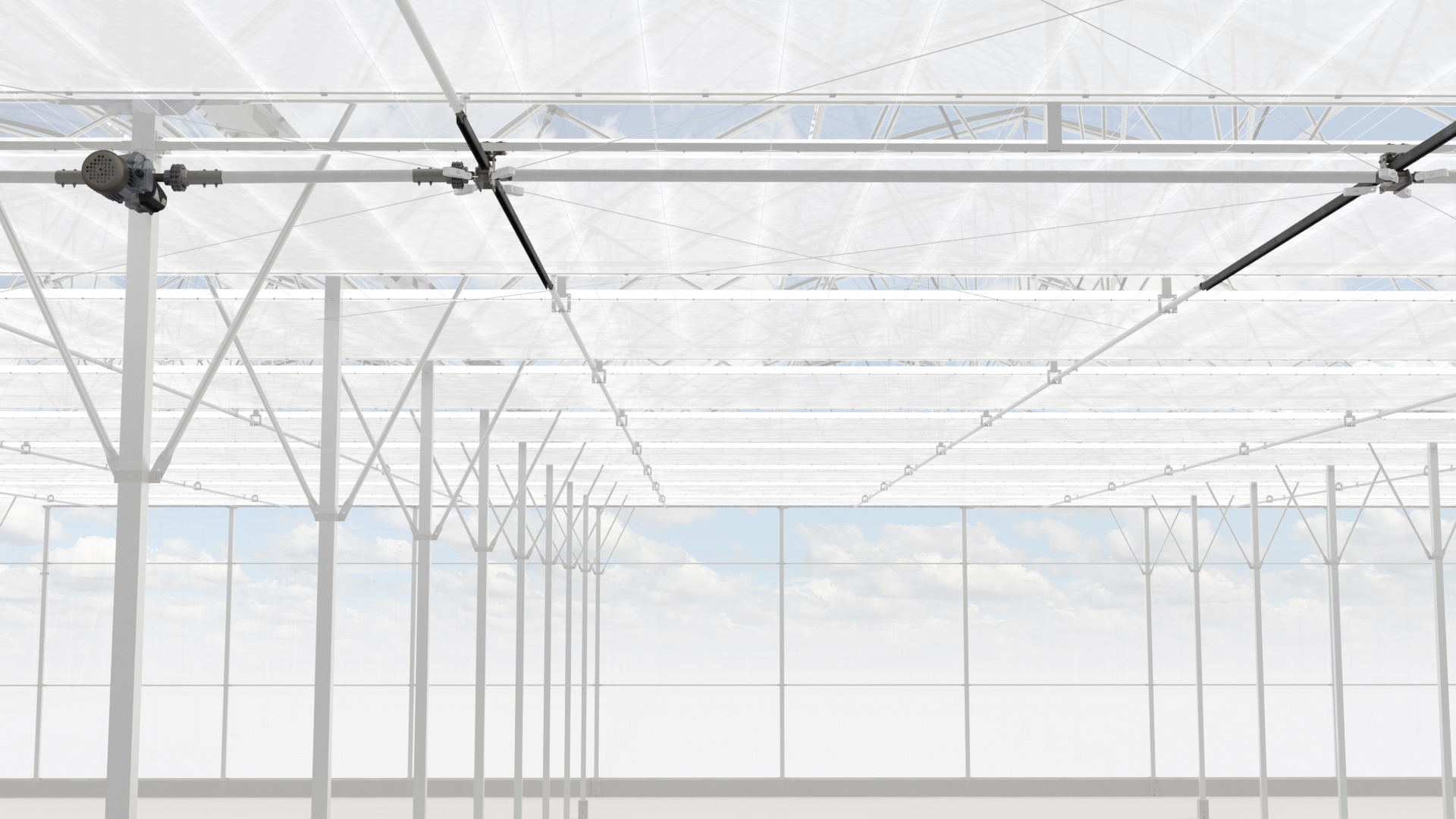

Horizontale trek-duw scherming - THG40
●
●
HomeSysteemAandrijfsystemen voor FoliekassenAandrijfsystemen voor schermingHorizontale scherming

Horizontale draadscherming

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

Horizontale scherming vindt zijn toepassing in Venlo, breedkap- en foliekassen. Bij een draadscherm-toepassing in een foliekas vindt de aandrijving van het scherm plaats met trekdraden via een wikkelbuis, aangedreven door een GW- of GWM-motorreductor. Staaldraden en aandrijfbuizen vormen de verbindende componenten.

  • Moderne en doorontwikkelde toepassing.
  • Maximale lichtopbrengst, minimale schaduw.
  • Minimale hoeveelheid mechanische onderdelen.
  • Specifieke GW scherm-aandrijvingen.
  • Optioneel terugmelding naar klimaatcomputer voor de grotere oppervlakten.
  • Eenvoudig te installeren en te onderhouden.

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW10.3.400.26.KWGW10 2.6 3f 400V met KW+KT 10B z16100 / 802,6 / 3,11681240,09 / 0,110,4 / 0,40,7 / 0,721
P.GW10.3.400.52.KWGW10 5.2 3f 400V met KW+KT 10B z16100 / 805,2 / 6,21911240,18 / 0,220,7 / 0,71,2 / 1,224
P.GW30.400.26.KWGW30 2.6 3f 400V met KW+KT 10B z16300 / 2402,6 / 3,12201450,25 / 0,300,8 / 0,81,4 / 1,424
P.GW30.400.52.KWGW30 5.2 3f 400V met KW+KT 10B z16300 / 2405,2 / 6,22201450,37 / 0,441,2 / 1,22,1 / 2,127
P.GW40.400.26.KWGW40 2.6 3f 400V met KW+KT 10B z16400 / 3202,6 / 3,12201590,37 / 0,441,0 / 1,01,7 / 1,729
P.GW40.3.400.52.KWGW40 5.2 3f 400V met KW+KT 10B z16400 / 3205,2 / 6,22201370,55 / 0,661,5 / 1,52,6 / 2,629
P.GW80.400.26.KWGW80 2.6 3f 400V met KW+KT 10B z16800 / 6402,6 / 3,12181590,55 / 0,661,5 / 1,52,6 / 2,631
P.GW80.2.400.40.KWGW80 4.0 3f 400V met KW+KT 10B z16 (d25)800 / 6404,0 / 4,82421590,75 / 0,902,0 / 2,03,5 / 3,538
P.GW110S.400.40.KWGW110S 4.0 3f 400V met KW+KT 12B z181100 / 9574,0 / 4,82421591,10 / 1,322,7 / 2,74,7 / 4,738
P.GW150S.400.40.KWGW150S 4.0 3f 400V met KW+KT 12B z181500 / 12004,0 / 4,82801761,50 / 1,803,7 / 3,76,4 / 6,439
Artikelnummer
P.GW10.3.400.26.KW
Omschrijving
GW10 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Y) (50/60Hz) [A]
0,4 / 0,4
I (@ Δ) (50/60Hz) [A]
0,7 / 0,7
m [kg]
21
Artikelnummer
P.GW10.3.400.52.KW
Omschrijving
GW10 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
m [kg]
24
Artikelnummer
P.GW30.400.26.KW
Omschrijving
GW30 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
24
Artikelnummer
P.GW30.400.52.KW
Omschrijving
GW30 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,2 / 1,2
I (@ Δ) (50/60Hz) [A]
2,1 / 2,1
m [kg]
27
Artikelnummer
P.GW40.400.26.KW
Omschrijving
GW40 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,0
I (@ Δ) (50/60Hz) [A]
1,7 / 1,7
m [kg]
29
Artikelnummer
P.GW40.3.400.52.KW
Omschrijving
GW40 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
137
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
29
Artikelnummer
P.GW80.400.26.KW
Omschrijving
GW80 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
800 / 640
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
218
D [mm]
159
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
31
Artikelnummer
P.GW80.2.400.40.KW
Omschrijving
GW80 4.0 3f 400V met KW+KT 10B z16 (d25)
T (50/60Hz) [Nm]
800 / 640
n (50/60Hz) [rpm]
4,0 / 4,8
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,75 / 0,90
I (@ Y) (50/60Hz) [A]
2,0 / 2,0
I (@ Δ) (50/60Hz) [A]
3,5 / 3,5
m [kg]
38
Artikelnummer
P.GW110S.400.40.KW
Omschrijving
GW110S 4.0 3f 400V met KW+KT 12B z18
T (50/60Hz) [Nm]
1100 / 957
n (50/60Hz) [rpm]
4,0 / 4,8
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
1,10 / 1,32
I (@ Y) (50/60Hz) [A]
2,7 / 2,7
I (@ Δ) (50/60Hz) [A]
4,7 / 4,7
m [kg]
38
Artikelnummer
P.GW150S.400.40.KW
Omschrijving
GW150S 4.0 3f 400V met KW+KT 12B z18
T (50/60Hz) [Nm]
1500 / 1200
n (50/60Hz) [rpm]
4,0 / 4,8
L [mm]
280
D [mm]
176
P (50/60Hz) [kW]
1,50 / 1,80
I (@ Y) (50/60Hz) [A]
3,7 / 3,7
I (@ Δ) (50/60Hz) [A]
6,4 / 6,4
m [kg]
39

GWM Motorreductor

ArtikelOmschrijvingT (50/60Hz) Nmn (50/60Hz) [rpm]i [-]s [-]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GWM15.1.400.52.KWGWM15 5.2 3f 400V met kwl+ktg 10B z16150 / 1205,2 / 6,22641,50-840,25 / 0,300,8 / 1,01,4 / 1,717
P.GWM30.1.400.52.KWGWM30 5.2 3f 400V met kwl+ktg 10B z16300 / 2405,2 / 6,22641,50-840,37 / 0,441,0 / 1,21,7 / 2,117
P.GWM30.1.400.26.KWGWM30 2.6 3f 400V met kwl+ktg 10B z16300 / 2402,6 / 3,15050,75-420,25 / 0,300,8 / 1,01,4 / 1,717
P.GWM45.1.400.26.KWGWM45 2.6 3f 400V met kwl+ktg 10B z16450 / 3602,6 / 3,15050,75-420,37 / 0,441,0 / 1,21,7 / 2,117
Artikelnummer
P.GWM15.1.400.52.KW
Omschrijving
GWM15 5.2 3f 400V met kwl+ktg 10B z16
T (50/60Hz) Nm
150 / 120
n (50/60Hz) [rpm]
5,2 / 6,2
i [-]
264
s [-]
1,50-84
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 1,0
I (@ Δ) (50/60Hz) [A]
1,4 / 1,7
m [kg]
17
Artikelnummer
P.GWM30.1.400.52.KW
Omschrijving
GWM30 5.2 3f 400V met kwl+ktg 10B z16
T (50/60Hz) Nm
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,2
i [-]
264
s [-]
1,50-84
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,2
I (@ Δ) (50/60Hz) [A]
1,7 / 2,1
m [kg]
17
Artikelnummer
P.GWM30.1.400.26.KW
Omschrijving
GWM30 2.6 3f 400V met kwl+ktg 10B z16
T (50/60Hz) Nm
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
i [-]
505
s [-]
0,75-42
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 1,0
I (@ Δ) (50/60Hz) [A]
1,4 / 1,7
m [kg]
17
Artikelnummer
P.GWM45.1.400.26.KW
Omschrijving
GWM45 2.6 3f 400V met kwl+ktg 10B z16
T (50/60Hz) Nm
450 / 360
n (50/60Hz) [rpm]
2,6 / 3,1
i [-]
505
s [-]
0,75-42
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,2
I (@ Δ) (50/60Hz) [A]
1,7 / 2,1
m [kg]
17

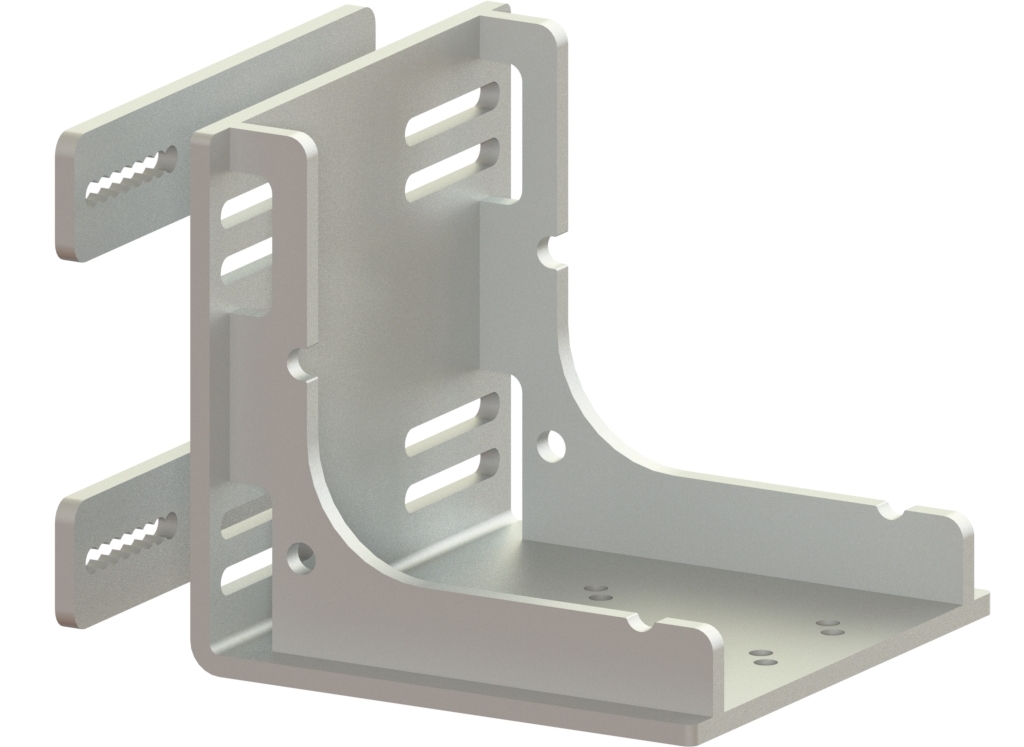

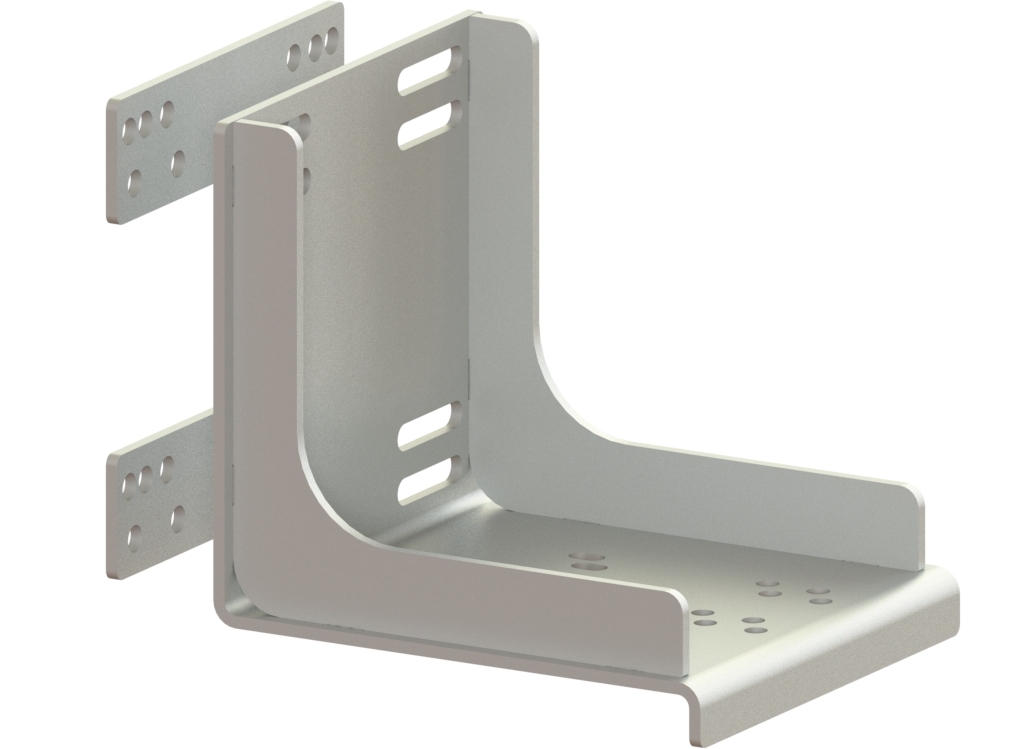

Montagestoel GW30/40/80/150S

ArtikelOmschrijvingL [mm]B [mm]H [mm]m [kg]
P.MP.GWS.01Montagestoel GW30/80 incl. CP2602402407,9
P.MP.GWS.02Montagestoel GW110S/150S incl. CP26027025014,2
Artikelnummer
P.MP.GWS.01
Omschrijving
Montagestoel GW30/80 incl. CP
L [mm]
260
B [mm]
240
H [mm]
240
m [kg]
7,9
Artikelnummer
P.MP.GWS.02
Omschrijving
Montagestoel GW110S/150S incl. CP
L [mm]
260
B [mm]
270
H [mm]
250
m [kg]
14,2

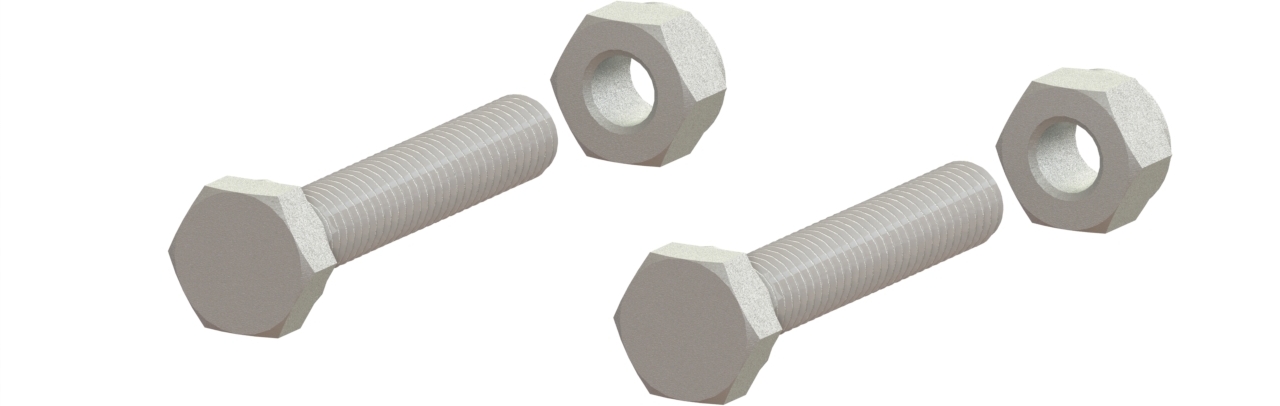

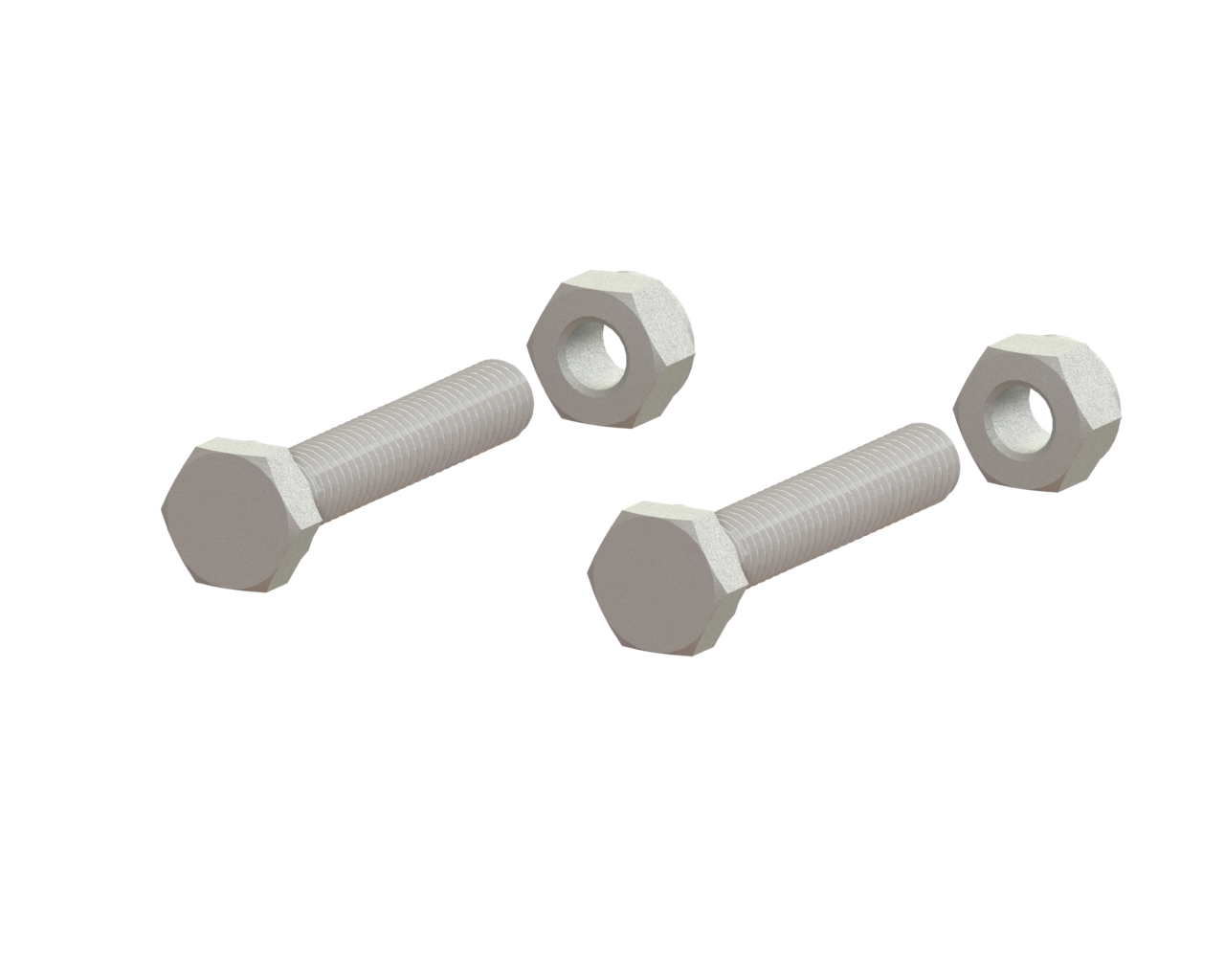

Montageset Montagestoel

ArtikelOmschrijvingB [mm]m [kg]
P.MP.GWS.BVM.50Montagestoel montageset kolom 50500,5
P.MP.GWS.BVM.60Montagestoel montageset kolom 60600,5
P.MP.GWS.BVM.80Montagestoel montageset kolom 70/80800,6
P.MP.GWS.BVM.100Montagestoel montageset kolom 1001000,7
P.MP.GWS.BVM.120Montagestoel montageset kolom 1201200,8
P.MP.GWS.BVM.140Montagestoel montageset kolom 1401400,8
Artikelnummer
P.MP.GWS.BVM.50
Omschrijving
Montagestoel montageset kolom 50
B [mm]
50
m [kg]
0,5
Artikelnummer
P.MP.GWS.BVM.60
Omschrijving
Montagestoel montageset kolom 60
B [mm]
60
m [kg]
0,5
Artikelnummer
P.MP.GWS.BVM.80
Omschrijving
Montagestoel montageset kolom 70/80
B [mm]
80
m [kg]
0,6
Artikelnummer
P.MP.GWS.BVM.100
Omschrijving
Montagestoel montageset kolom 100
B [mm]
100
m [kg]
0,7
Artikelnummer
P.MP.GWS.BVM.120
Omschrijving
Montagestoel montageset kolom 120
B [mm]
120
m [kg]
0,8
Artikelnummer
P.MP.GWS.BVM.140
Omschrijving
Montagestoel montageset kolom 140
B [mm]
140
m [kg]
0,8

Montageplaat GW Haaks

ArtikelOmschrijvingH [mm]A [mm]m [kg]
P.MP.GW.H.A100Montageplaat GW haaks A100 H1111111002,0
Artikelnummer
P.MP.GW.H.A100
Omschrijving
Montageplaat GW haaks A100 H111
H [mm]
111
A [mm]
100
m [kg]
2,0

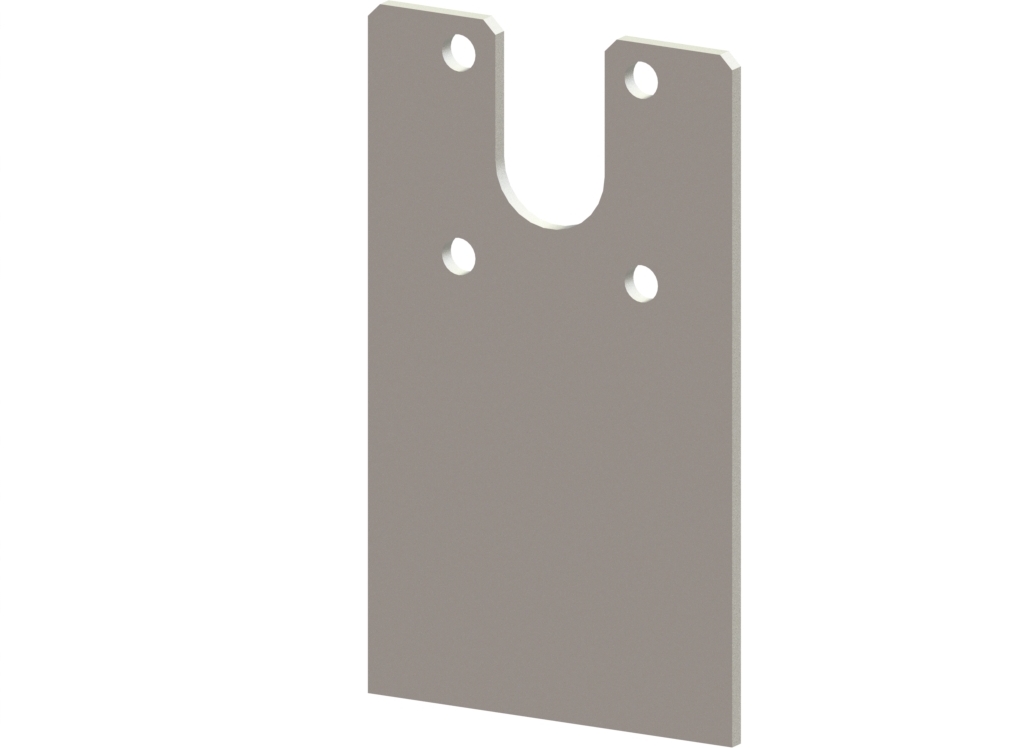

Montageplaat GWM

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.MP.GWM.R.A163Montageplaat GWM recht A163 L2041632040,9
Artikelnummer
P.MP.GWM.R.A163
Omschrijving
Montageplaat GWM recht A163 L204
A [mm]
163
L [mm]
204
m [kg]
0,9

Laskettingwielen

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D125Laskettingwiel 10B z16 - 5/4"10B z16D1254204396300,4
P.LKWL10B.Z16.D200Laskettingwiel 10B z16 - 1" en 2"10B z16D2004206196300,7
P.LKWL12B.Z18.D200Laskettingwiel 12B z18 - 1"12B z18D20076061126340,8
Artikelnummer
P.LKWL10B.Z16.D125
Omschrijving
Laskettingwiel 10B z16 - 5/4"
Ketting
10B z16
As
D125
Tmax [Nm]
420
Db [mm]
43
D [mm]
96
L [mm]
30
m [kg]
0,4
Artikelnummer
P.LKWL10B.Z16.D200
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D200
Tmax [Nm]
420
Db [mm]
61
D [mm]
96
L [mm]
30
m [kg]
0,7
Artikelnummer
P.LKWL12B.Z18.D200
Omschrijving
Laskettingwiel 12B z18 - 1"
Ketting
12B z18
As
D200
Tmax [Nm]
760
Db [mm]
61
D [mm]
126
L [mm]
34
m [kg]
0,8

Aandrijfsystemen voor scherming

Scherminstallaties in foliekassen beschermen de plant niet alleen tegen schadelijke instraling van de zon, maar ze hebben ook het vermogen om zonlicht te reduceren en om energie te besparen door het vasthouden van warmte. Zo dragen schermen voor een groot deel bij aan duurzaamheidsdoelstellingen. Om dit mogelijk te maken bieden wij een breed aanbod betrouwbare aandrijvingen die specifiek voor dit doel zijn ontwikkeld.

Horizontale scherming
Horizontale scherming
Verticale scherming
Verticale scherming
●
●
HomeSysteemAandrijfsystemen voor FoliekassenAandrijfsystemen voor schermingHorizontale scherming

Horizontale trek-duw scherming - THG40

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

Horizontale scherming vindt zijn toepassing in Venlo, breedkap- en foliekassen. Bij toepassing van een trek-duw scherm of tandheugelscherm in een foliekas vindt de aandrijving van het scherm plaats via THG tandheugels in combinatie met een GWM of een GW-motorreductor. De aandrijf- en trekduwbuizen vormen de verbindende componenten.

  • Toepasbaar in vrijwel alle kasconstructies.
  • Optimale dimensionering met de GWM of GW.
  • Eenvoudig te installeren.
  • Nauwkeurig.
  • Zeer betrouwbaar.
  • Optioneel terugmelding naar klimaatcomputer (GW).

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW10.3.400.52.KWGW10 5.2 3f 400V met KW+KT 10B z16100 / 805,2 / 6,21911240,18 / 0,220,7 / 0,71,2 / 1,224
P.GW30.400.52.KWGW30 5.2 3f 400V met KW+KT 10B z16300 / 2405,2 / 6,22201450,37 / 0,441,2 / 1,22,1 / 2,127
P.GW40.3.400.52.KWGW40 5.2 3f 400V met KW+KT 10B z16400 / 3205,2 / 6,22201370,55 / 0,661,5 / 1,52,6 / 2,629
P.GW80.2.400.40.KWGW80 4.0 3f 400V met KW+KT 10B z16 (d25)800 / 6404,0 / 4,82421590,75 / 0,902,0 / 2,03,5 / 3,538
Artikelnummer
P.GW10.3.400.52.KW
Omschrijving
GW10 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
m [kg]
24
Artikelnummer
P.GW30.400.52.KW
Omschrijving
GW30 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,2 / 1,2
I (@ Δ) (50/60Hz) [A]
2,1 / 2,1
m [kg]
27
Artikelnummer
P.GW40.3.400.52.KW
Omschrijving
GW40 5.2 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
137
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
29
Artikelnummer
P.GW80.2.400.40.KW
Omschrijving
GW80 4.0 3f 400V met KW+KT 10B z16 (d25)
T (50/60Hz) [Nm]
800 / 640
n (50/60Hz) [rpm]
4,0 / 4,8
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,75 / 0,90
I (@ Y) (50/60Hz) [A]
2,0 / 2,0
I (@ Δ) (50/60Hz) [A]
3,5 / 3,5
m [kg]
38

GWM Motorreductor

ArtikelOmschrijvingT (50/60Hz) Nmn (50/60Hz) [rpm]i [-]s [-]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GWM15.1.400.52.KWGWM15 5.2 3f 400V met kwl+ktg 10B z16150 / 1205,2 / 6,22641,50-840,25 / 0,300,8 / 1,01,4 / 1,717
P.GWM30.1.400.52.KWGWM30 5.2 3f 400V met kwl+ktg 10B z16300 / 2405,2 / 6,22641,50-840,37 / 0,441,0 / 1,21,7 / 2,117
P.GWM45.1.400.26.KWGWM45 2.6 3f 400V met kwl+ktg 10B z16450 / 3602,6 / 3,15050,75-420,37 / 0,441,0 / 1,21,7 / 2,117
Artikelnummer
P.GWM15.1.400.52.KW
Omschrijving
GWM15 5.2 3f 400V met kwl+ktg 10B z16
T (50/60Hz) Nm
150 / 120
n (50/60Hz) [rpm]
5,2 / 6,2
i [-]
264
s [-]
1,50-84
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 1,0
I (@ Δ) (50/60Hz) [A]
1,4 / 1,7
m [kg]
17
Artikelnummer
P.GWM30.1.400.52.KW
Omschrijving
GWM30 5.2 3f 400V met kwl+ktg 10B z16
T (50/60Hz) Nm
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,2
i [-]
264
s [-]
1,50-84
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,2
I (@ Δ) (50/60Hz) [A]
1,7 / 2,1
m [kg]
17
Artikelnummer
P.GWM45.1.400.26.KW
Omschrijving
GWM45 2.6 3f 400V met kwl+ktg 10B z16
T (50/60Hz) Nm
450 / 360
n (50/60Hz) [rpm]
2,6 / 3,1
i [-]
505
s [-]
0,75-42
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,2
I (@ Δ) (50/60Hz) [A]
1,7 / 2,1
m [kg]
17

Montageplaat GW Haaks

ArtikelOmschrijvingH [mm]A [mm]m [kg]
P.MP.GW.H.A100Montageplaat GW haaks A100 H1111111002,0
Artikelnummer
P.MP.GW.H.A100
Omschrijving
Montageplaat GW haaks A100 H111
H [mm]
111
A [mm]
100
m [kg]
2,0

Montageplaat GWM

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.MP.GWM.R.A163Montageplaat GWM recht A163 L2041632040,9
Artikelnummer
P.MP.GWM.R.A163
Omschrijving
Montageplaat GWM recht A163 L204
A [mm]
163
L [mm]
204
m [kg]
0,9

Schermmontageplaten

ArtikelOmschrijvingA [mm]B [mm]H [mm]m [kg]
P.SMP.GW.L290-475Mtg.pl.bovensch.L290-47513070290 - 4756,0
P.SMP.GW.OMtg.plaat onderscherm130702102,7
P.SMP.GW.L290-475.OMtg.pl boven+onderscherm13070290 - 4758,7

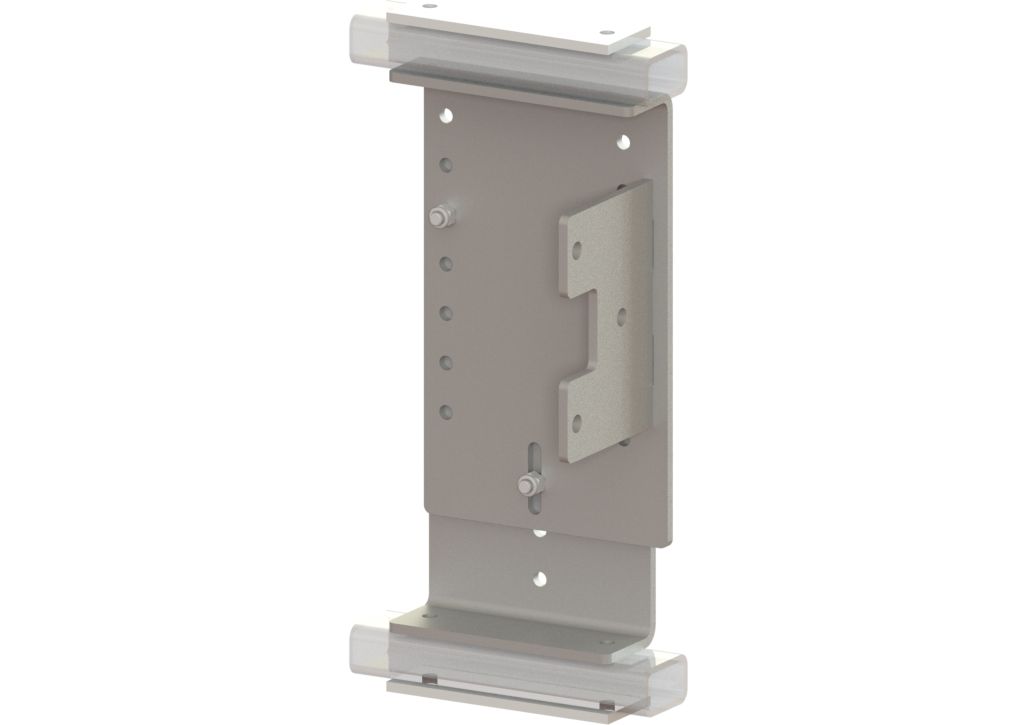

Artikelnummer
P.SMP.GW.L290-475
Omschrijving
Mtg.pl.bovensch.L290-475
A [mm]
130
B [mm]
70
H [mm]
290 - 475
m [kg]
6,0

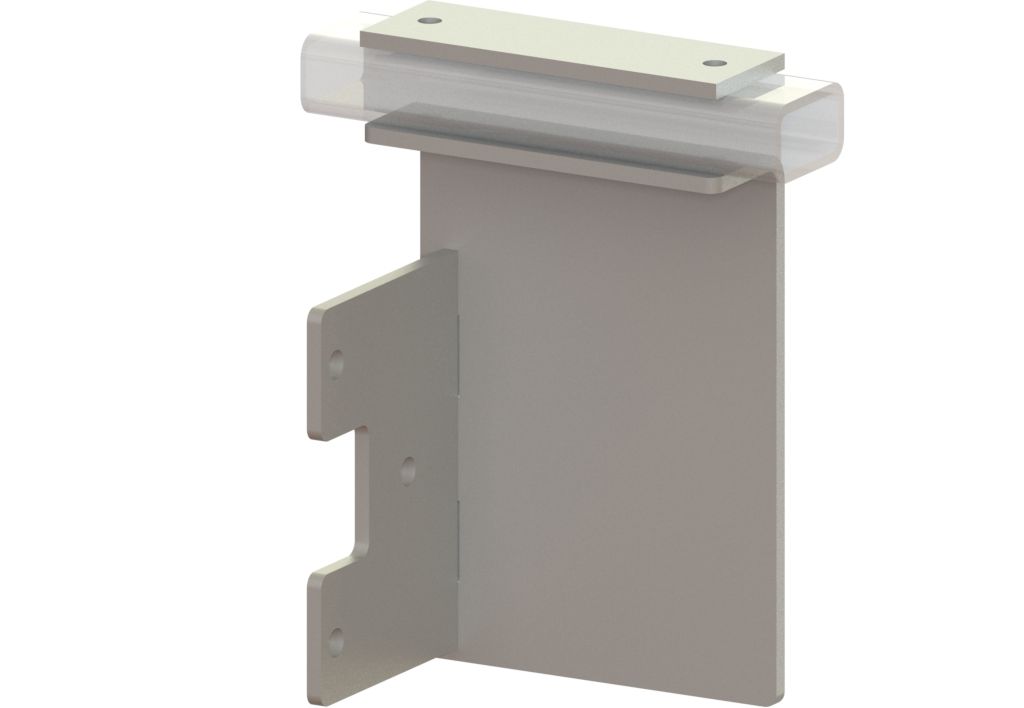

Artikelnummer
P.SMP.GW.O
Omschrijving
Mtg.plaat onderscherm
A [mm]
130
B [mm]
70
H [mm]
210
m [kg]
2,7

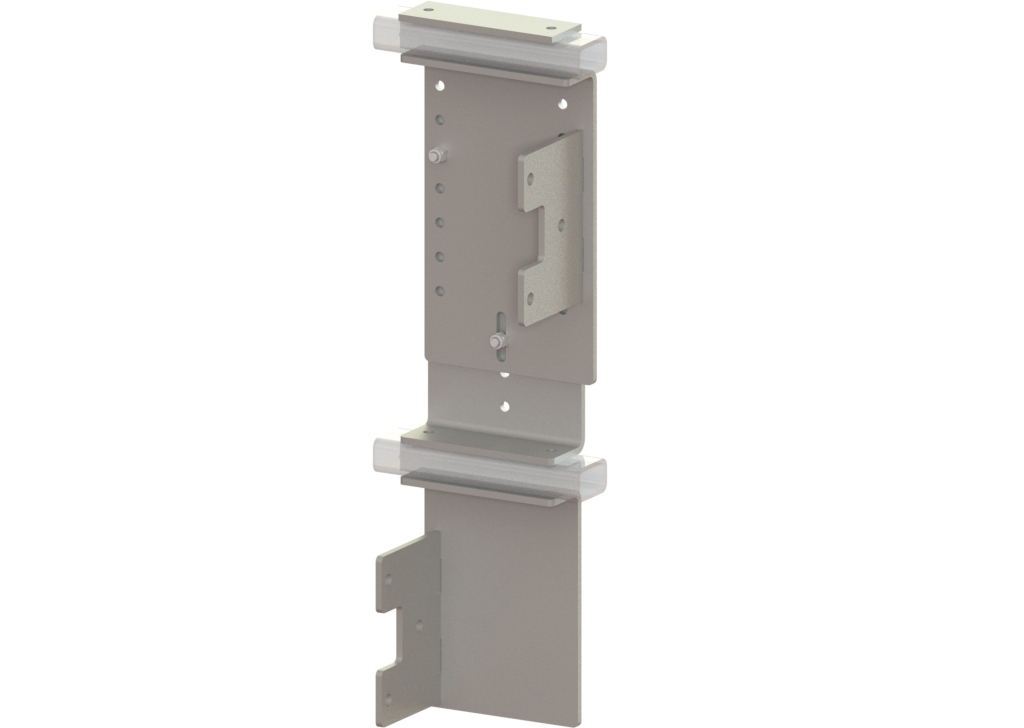

Artikelnummer
P.SMP.GW.L290-475.O
Omschrijving
Mtg.pl boven+onderscherm
A [mm]
130
B [mm]
70
H [mm]
290 - 475
m [kg]
8,7

Laskettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D125Laskettingwiel 10B z16 - 5/4"10B z16D1254204396300,4
Artikelnummer
P.LKWL10B.Z16.D125
Omschrijving
Laskettingwiel 10B z16 - 5/4"
Ketting
10B z16
As
D125
Tmax [Nm]
420
Db [mm]
43
D [mm]
96
L [mm]
30
m [kg]
0,4

Ketting

ArtikelOmschrijvingTmax [Nm]D [mm]m [kg]
P.KTG10B-2.Z16Ketting 10B z16420960,5
Artikelnummer
P.KTG10B-2.Z16
Omschrijving
Ketting 10B z16
Tmax [Nm]
420
D [mm]
96
m [kg]
0,5

Schuifkettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]D2 [mm]L [mm]m [kg]
P.KWL10B.Z16.S20Schuifkettingwiel 10B z16 p5/8" S2010B z16S2024077270,4
Artikelnummer
P.KWL10B.Z16.S20
Omschrijving
Schuifkettingwiel 10B z16 p5/8" S20
Ketting
10B z16
As
S20
Tmax [Nm]
240
D2 [mm]
77
L [mm]
27
m [kg]
0,4

Buisbout kettingkoppeling

ArtikelOmschrijvingTmax [Nm]D2 [mm]D3 [mm]L1 [mm]L3 [mm]m [kg]
P.BBKK10B.S20.D125Buisbout KK-set 10B s20 z16 5/4"42043,196301501,9
Artikelnummer
P.BBKK10B.S20.D125
Omschrijving
Buisbout KK-set 10B s20 z16 5/4"
Tmax [Nm]
420
D2 [mm]
43,1
D3 [mm]
96
L1 [mm]
30
L3 [mm]
150
m [kg]
1,9

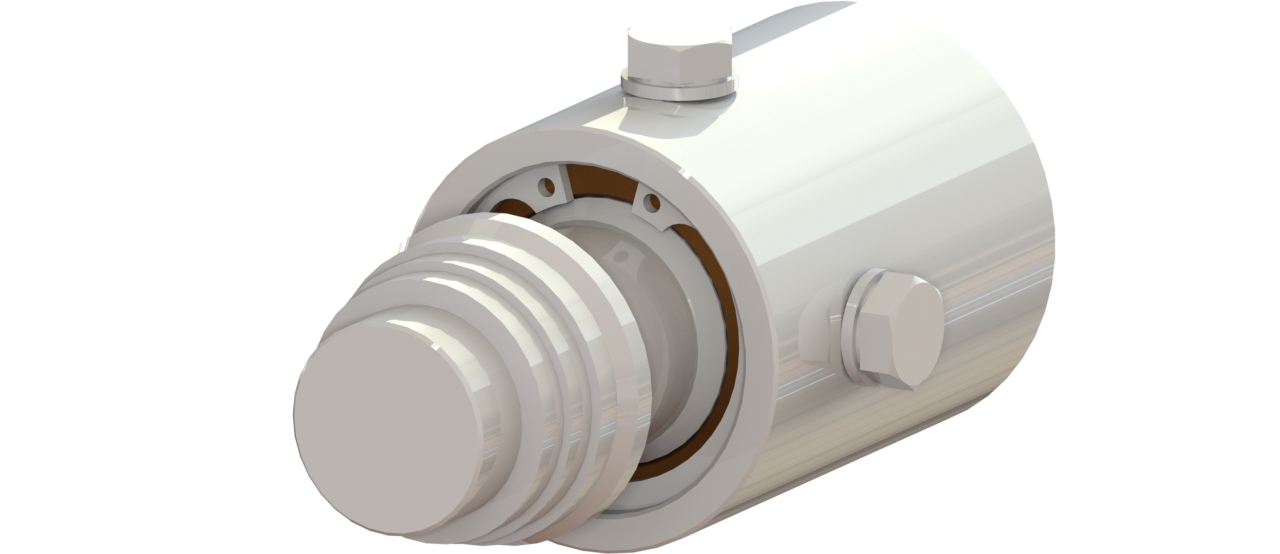

Schuiflasvertrager

ArtikelOmschrijvingDb [mm]Typem [kg]
P.THG40.SLVTHG40 Schuiflasvertrager34,5/43,5S201,4
Artikelnummer
P.THG40.SLV
Omschrijving
THG40 Schuiflasvertrager
Db [mm]
34,5/43,5
Type
S20
m [kg]
1,4

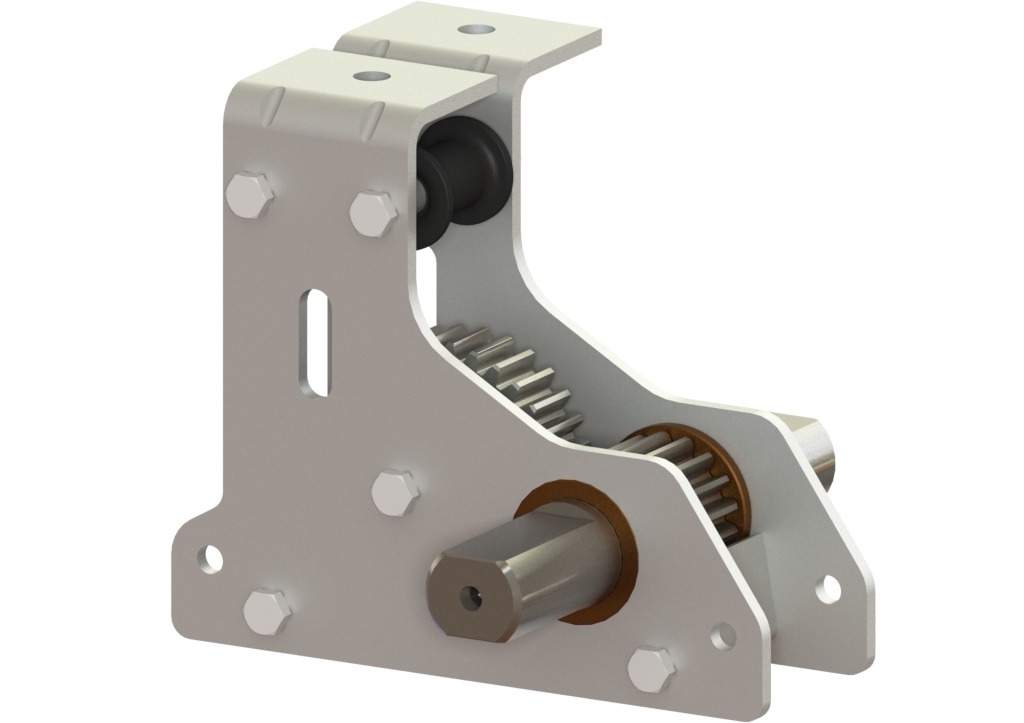

Tandwielkast

ArtikelOmschrijvingTin [Nm]i [-]s [mm/rpm]m [kg]
P.THG40.UNITTHG40 Tandwielkast (1:1,8)5,711,8275,82,15
P.THG40.UNIT.KTHG40 Tandwielkast (1:1,8) tbv klemset5,711,8275,82,15
Artikelnummer
P.THG40.UNIT
Omschrijving
THG40 Tandwielkast (1:1,8)
Tin [Nm]
5,71
i [-]
1,82
s [mm/rpm]
75,8
m [kg]
2,15
Artikelnummer
P.THG40.UNIT.K
Omschrijving
THG40 Tandwielkast (1:1,8) tbv klemset
Tin [Nm]
5,71
i [-]
1,82
s [mm/rpm]
75,8
m [kg]
2,15

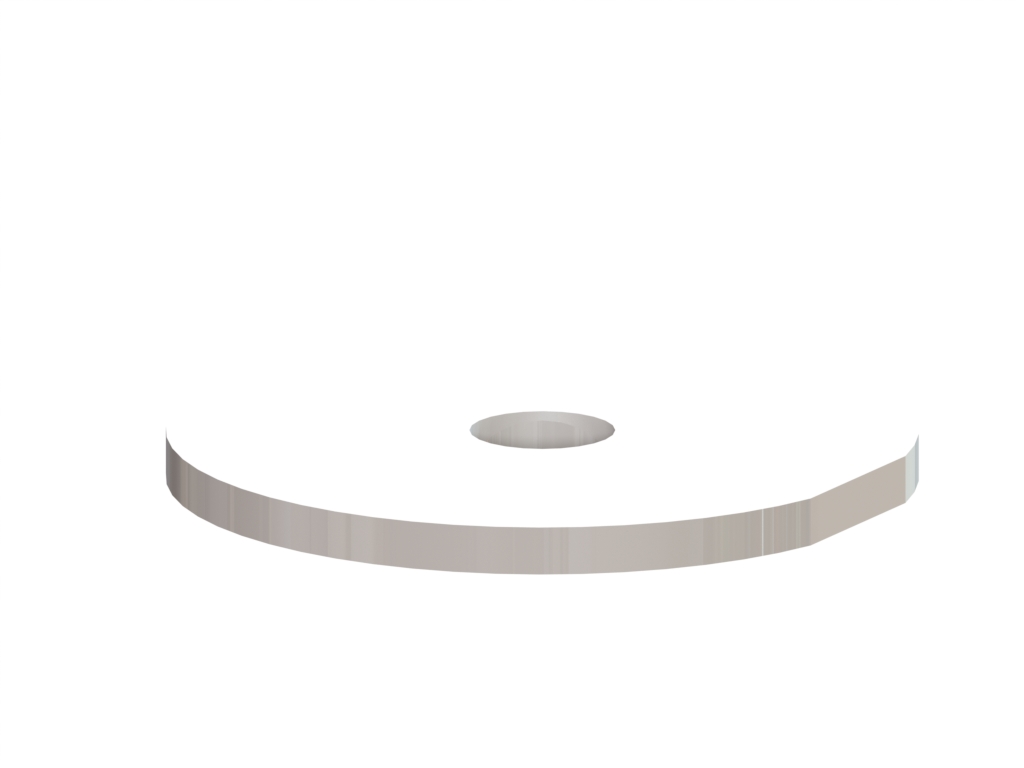

THG40 Contraring

ArtikelOmschrijvingm [kg]
P.THG40.CR.02THG40 Contraring t.b.v. kokerligger0,04
Artikelnummer
P.THG40.CR.02
Omschrijving
THG40 Contraring t.b.v. kokerligger
m [kg]
0,04

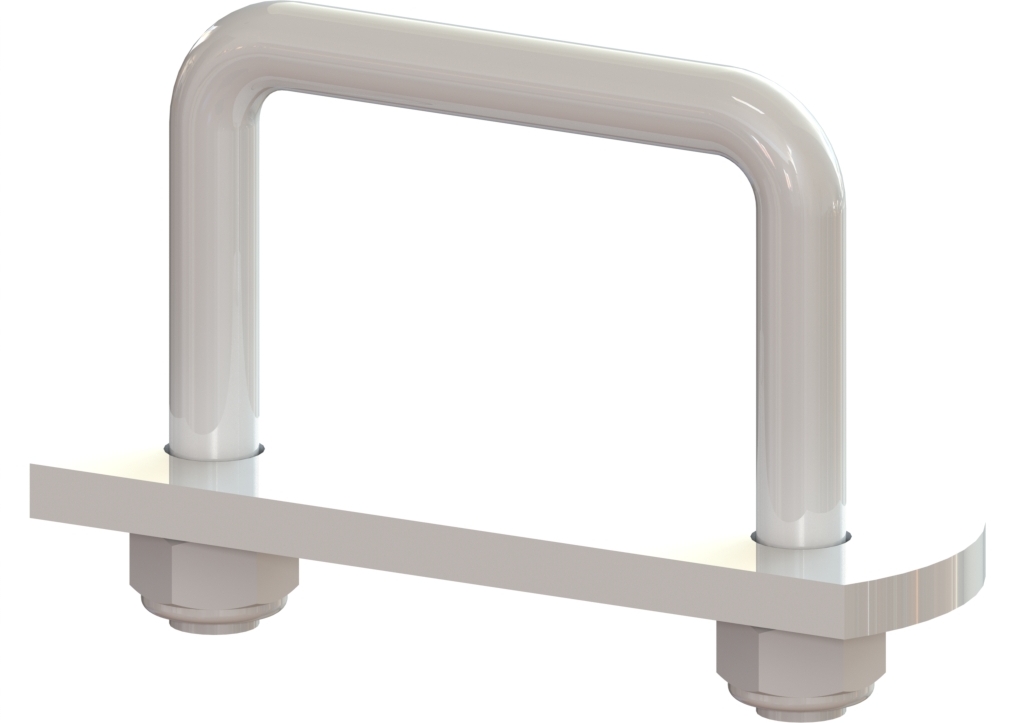

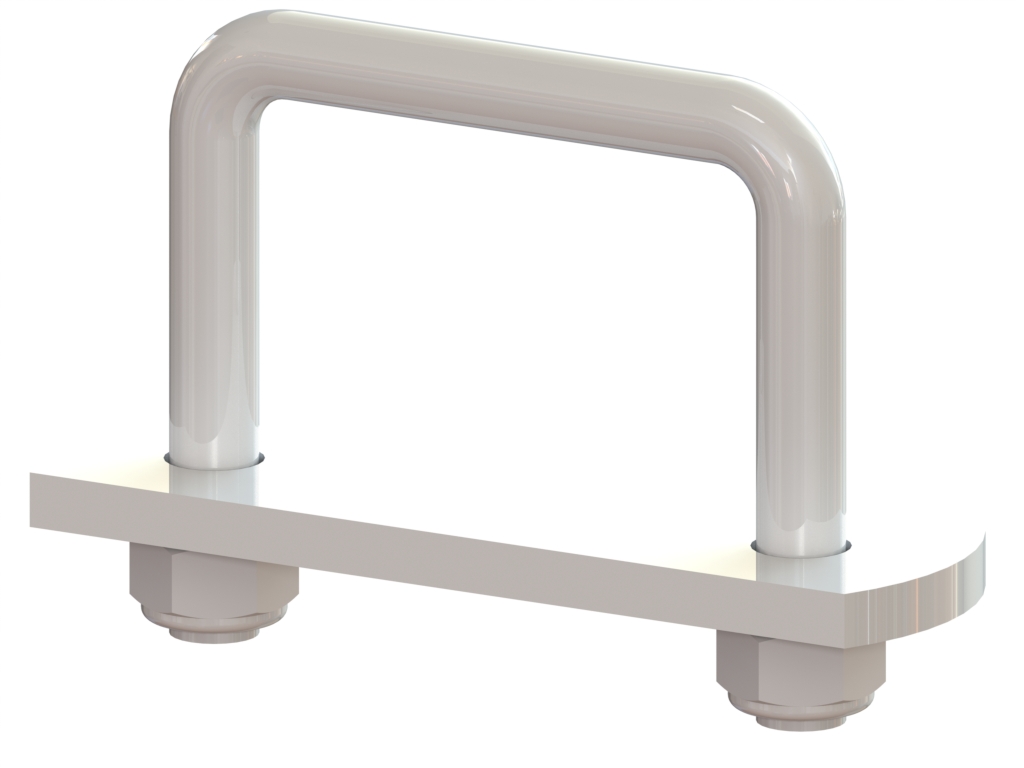

THG40 Klemset

ArtikelOmschrijvingm [kg]
P.THG40.KBL.50THG40 klembeugelset tralieligger 50x300,18
Artikelnummer
P.THG40.KBL.50
Omschrijving
THG40 klembeugelset tralieligger 50x30
m [kg]
0,18

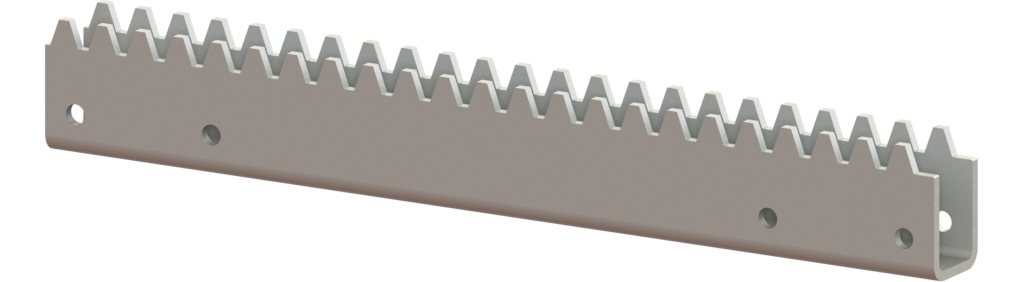

THG40 Tandheugel

ArtikelOmschrijvingF [N]L [mm]m [kg]
P.THG40.L3613THG40 Tandheugel L=3613 mm45036137.3
P.THG40.L3965THG40 Tandheugel L=3965 mm45039658,0
P.THG40.L4467THG40 Tandheugel L=4467 mm45044679,0
P.THG40.L4970THG40 Tandheugel L=4970 mm450497010,1
Artikelnummer
P.THG40.L3613
Omschrijving
THG40 Tandheugel L=3613 mm
F [N]
450
L [mm]
3613
m [kg]
7.3
Artikelnummer
P.THG40.L3965
Omschrijving
THG40 Tandheugel L=3965 mm
F [N]
450
L [mm]
3965
m [kg]
8,0
Artikelnummer
P.THG40.L4467
Omschrijving
THG40 Tandheugel L=4467 mm
F [N]
450
L [mm]
4467
m [kg]
9,0
Artikelnummer
P.THG40.L4970
Omschrijving
THG40 Tandheugel L=4970 mm
F [N]
450
L [mm]
4970
m [kg]
10,1

Koppelstuk

ArtikelOmschrijvingm [kg]
P.KS.D27THG40 Koppelstuk Ø27 + 2x spanbus0,45
P.KS.D32.02THG40 Koppelstuk Ø32 + 2x M6x250,41

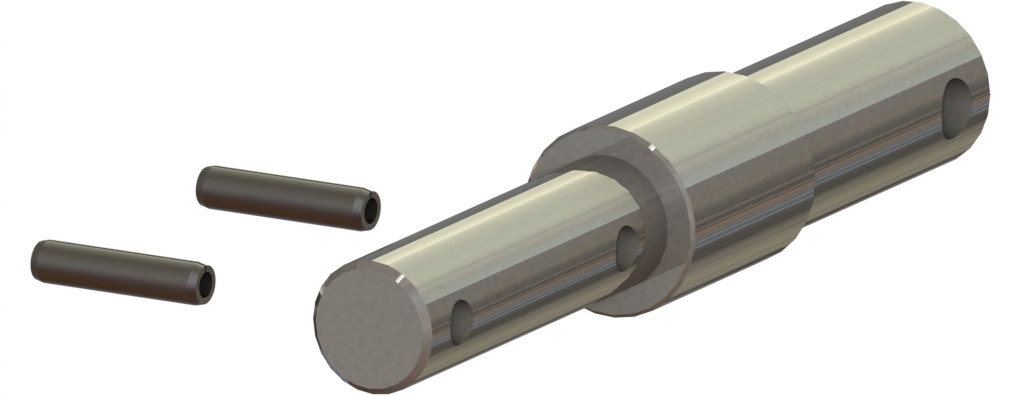

Artikelnummer
P.KS.D27
Omschrijving
THG40 Koppelstuk Ø27 + 2x spanbus
m [kg]
0,45

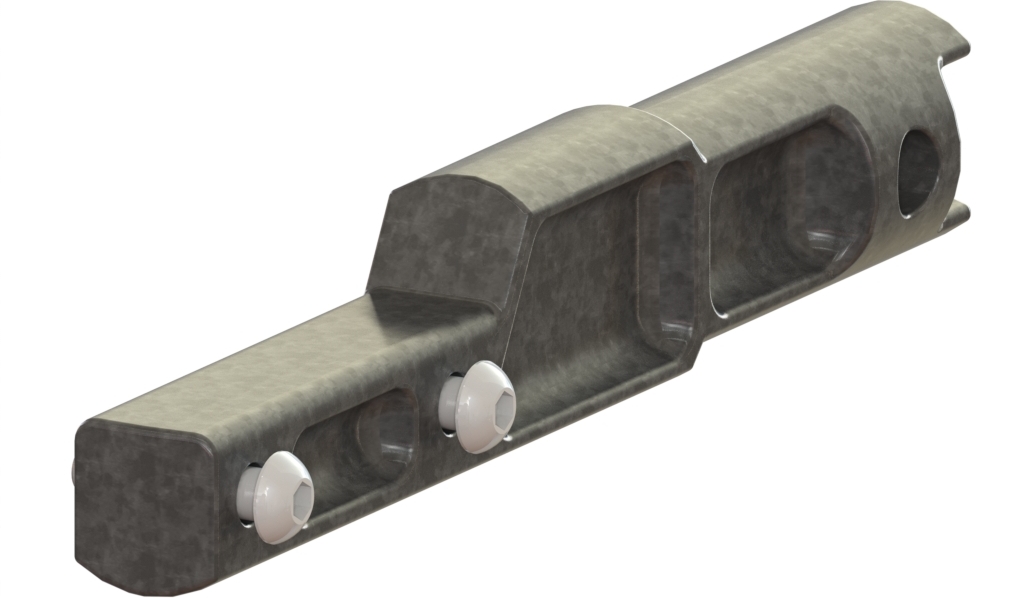

Artikelnummer
P.KS.D32.02
Omschrijving
THG40 Koppelstuk Ø32 + 2x M6x25
m [kg]
0,41

Borging

ArtikelOmschrijvingm [kg]
P.AS-BORGCLIPAs borgclip RVS0,01
Artikelnummer
P.AS-BORGCLIP
Omschrijving
As borgclip RVS
m [kg]
0,01

Aandrijfsystemen voor scherming

Scherminstallaties in foliekassen beschermen de plant niet alleen tegen schadelijke instraling van de zon, maar ze hebben ook het vermogen om zonlicht te reduceren en om energie te besparen door het vasthouden van warmte. Zo dragen schermen voor een groot deel bij aan duurzaamheidsdoelstellingen. Om dit mogelijk te maken bieden wij een breed aanbod betrouwbare aandrijvingen die specifiek voor dit doel zijn ontwikkeld.

Horizontale scherming
Horizontale scherming
Verticale scherming
Verticale scherming

De Gier Drive Systems
+ 31 174 29 20 89

Markten
TuinbouwIntensieve veehouderijGewasbewaringUtiliteit
Aandrijfsystemen
Venlo-kasFolie-kasBreedkap-kasUtiliteitPluimveestalVarkensstalKoeienstalBewaarplaatsen
Producten
CatalogusBrochuresDocumentatie
Actueel
NieuwsEvenementenSupportWerken bijOver ons
Contact
De Gier Drive Systems

Westlandseweg 9
2291 PG Wateringen
Nederland
+31 174 29 20 89
sales@degierdrivesystems.com

Wij maken gebruik van cookies om uw bezoek te volgen en uw voorkeuren te onthouden. Ook kunnen er commerciële cookies geplaatst worden, accepteer deze voor de beste user experience. Bekijk ook ons Privacybeleid.
