Productiekas
Tuincentra kas
●
●
HomeSysteemAandrijfsystemen voor BreedkapkassenAandrijfsystemen voor schermingDekrolscherming

Productiekas

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

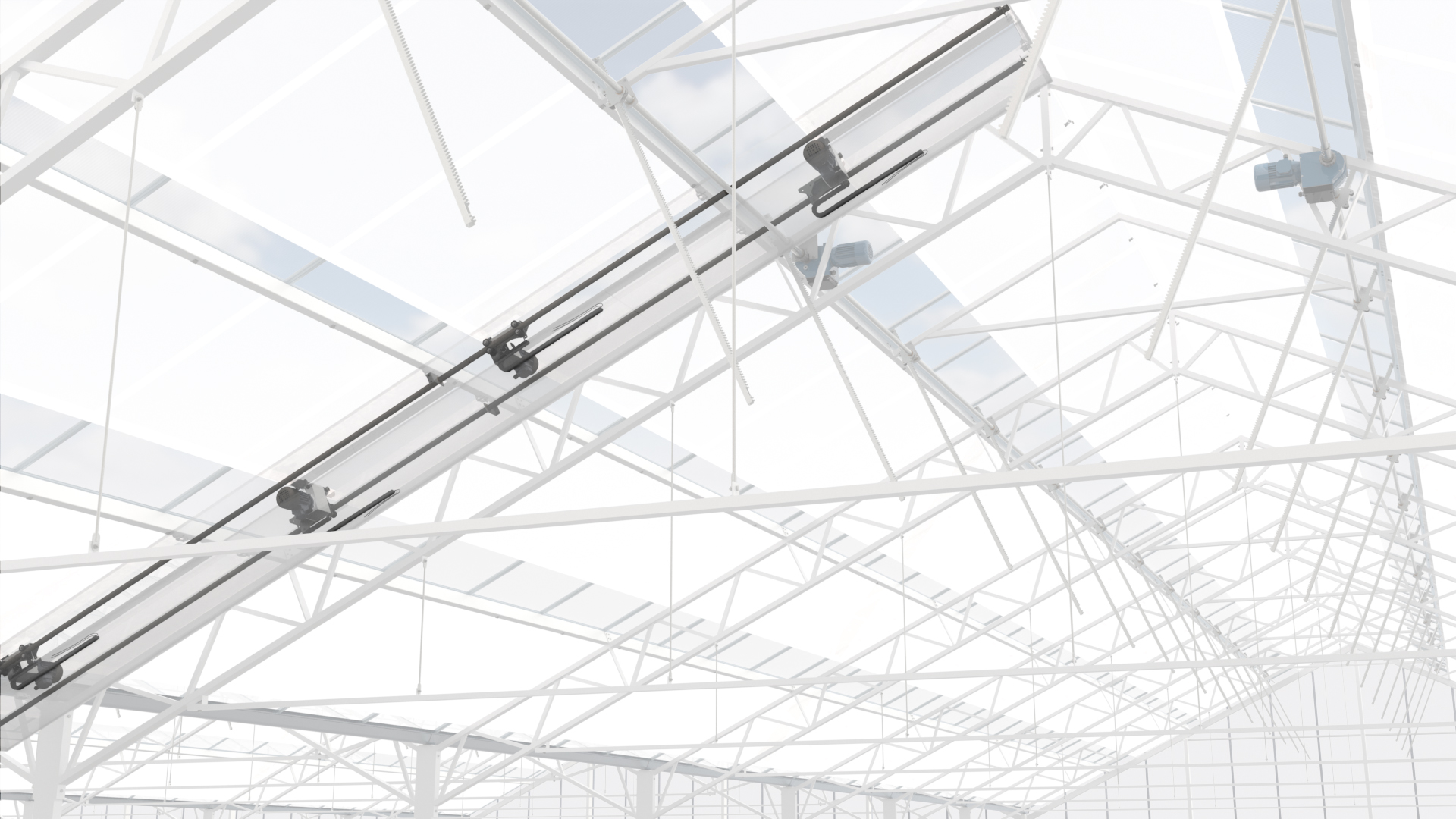

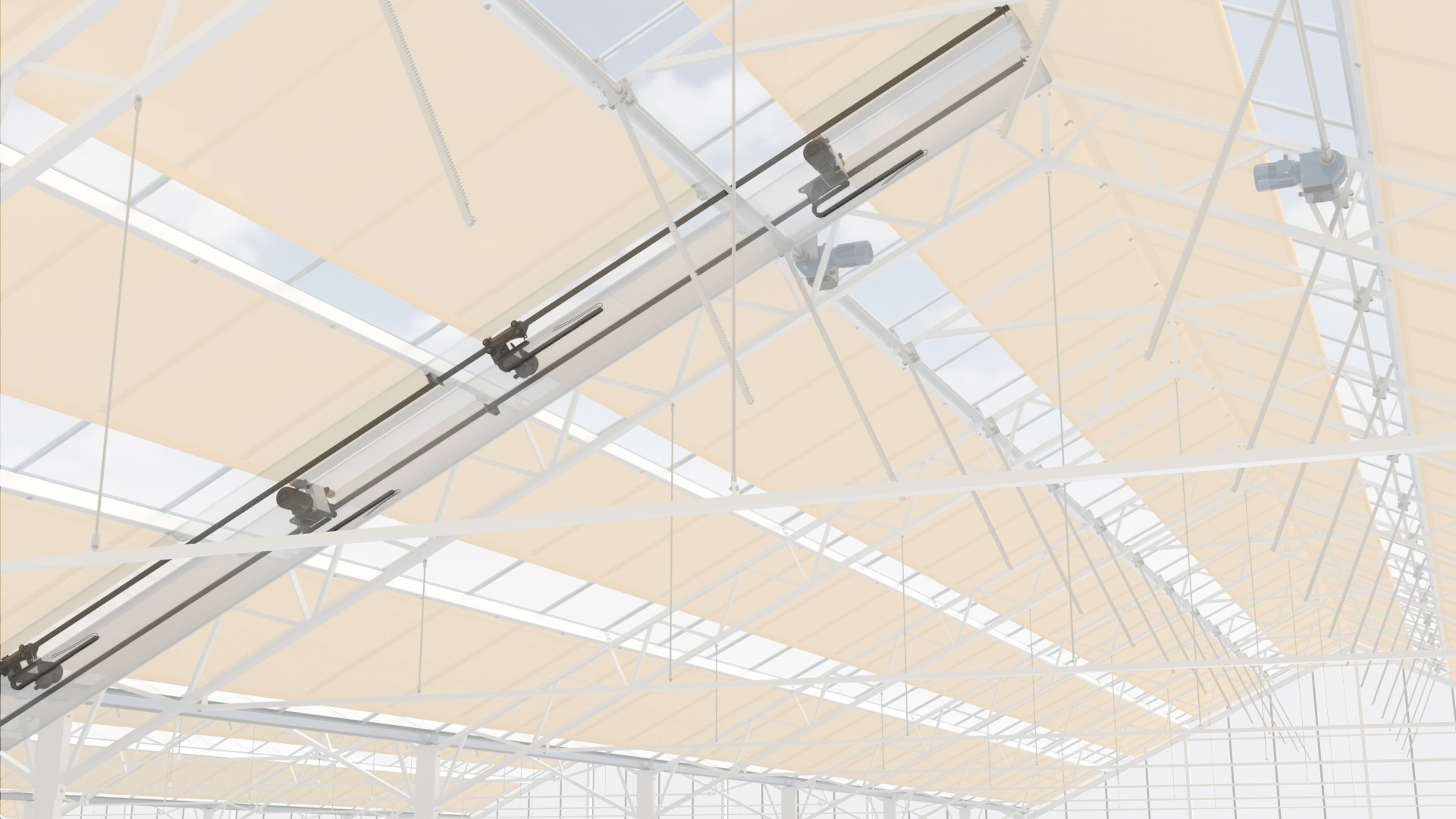

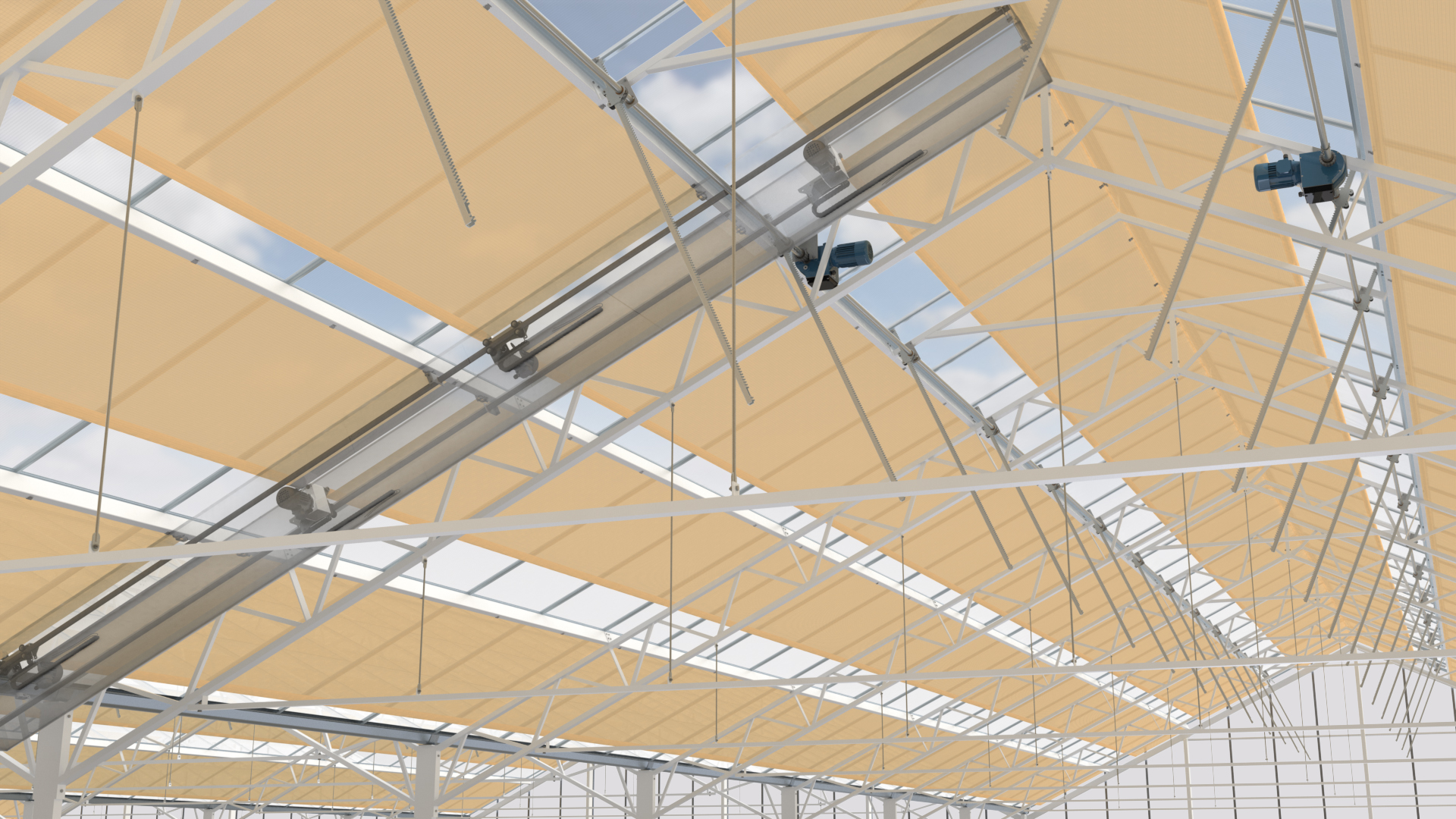

Dekrolscherming vindt zijn toepassing in breedkap kassen. Daarbij hangt het schermdoek met clips aan de onderzijde van de gording. De aandrijving van het schermdoek vindt plaats via een wikkelbuis die rolt over de bovenzijde van de traliespanten bedient door een GXP-motorreductor. De GXP is speciaal ontwikkeld voor dekrolschermdoeleinden.

  • Maximale schermingscapaciteit, perfecte sluiting.
  • Specialistische aandrijving, minimale inbouwruimte.
  • Grote lengtes rolscherm met een aandrijving te bedienen.
  • Extra strakke schermen bij toepassing dacronband.
  • Robuuste duurzame oplossing.
  • Eenvoudig te installeren.

GXP10 Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]P (50/60Hz) [kW]I (@ Δ) (50/60Hz) [A]I (@ Y) (50/60Hz) [A]m [kg]
P.GXP10.400.40.KBS.TGXP10-4.0 400V 3~ 50Hz voor KBS Trop.iso100 / 804,0 / 4,80,18 / 0,221,2 / 1,20,7 / 0,711
Artikelnummer
P.GXP10.400.40.KBS.T
Omschrijving
GXP10-4.0 400V 3~ 50Hz voor KBS Trop.iso
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
4,0 / 4,8
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
m [kg]
11

Koppelbussen

ArtikelOmschrijvingD1 [mm]D2 [mm]L1 [mm] L2 [mm]m [kg]
P.KBS50.01.D19Koppelbus buis Ø50 GXP105019105700,4
P.KBS32.01.D19Koppelbus buis Ø32x1,5; 25x25x1,5 D194019118800,6
P.KBS35.02.D19Koppelbus buis Ø35 d1935191801200,3
Artikelnummer
P.KBS50.01.D19
Omschrijving
Koppelbus buis Ø50 GXP10
D1 [mm]
50
D2 [mm]
19
L1 [mm]
105
L2 [mm]
70
m [kg]
0,4
Artikelnummer
P.KBS32.01.D19
Omschrijving
Koppelbus buis Ø32x1,5; 25x25x1,5 D19
D1 [mm]
40
D2 [mm]
19
L1 [mm]
118
L2 [mm]
80
m [kg]
0,6
Artikelnummer
P.KBS35.02.D19
Omschrijving
Koppelbus buis Ø35 d19
D1 [mm]
35
D2 [mm]
19
L1 [mm]
180
L2 [mm]
120
m [kg]
0,3

Montagebeugels

ArtikelOmschrijvingm [kg]
P.BL.04.GXP10Montagebeugel GXP-geleiding boven0,4
P.BL.02.GXP10Montagebeugel GXP-geleiding onder0,4
Artikelnummer
P.BL.04.GXP10
Omschrijving
Montagebeugel GXP-geleiding boven
m [kg]
0,4
Artikelnummer
P.BL.02.GXP10
Omschrijving
Montagebeugel GXP-geleiding onder
m [kg]
0,4

Kabelset

ArtikelOmschrijvingP max [W]
P.KAB.4.075Kabel (voeding) 4x0,75mm² GXP p/m1380
P.KAB.7.05Kabel (stuurstr.) 7x0,5mm² 1m-
Artikelnummer
P.KAB.4.075
Omschrijving
Kabel (voeding) 4x0,75mm² GXP p/m
P max [W]
1380
Artikelnummer
P.KAB.7.05
Omschrijving
Kabel (stuurstr.) 7x0,5mm² 1m
P max [W]
-

Kabelrups met bevestigingsset

ArtikelOmschrijvingL [m]m [kg]
P.KRP.15.16.20Kabelrups GXP 15x16 mm 2,0 m + mont. set2,00,6
P.KRP.15.16.25Kabelrups GXP 15x16 mm 2,5 m + mont. set2,50,7
P.KRP.15.16.30Kabelrups GXP 15x16 mm 3,0 m + mont. set3,00,8
Artikelnummer
P.KRP.15.16.20
Omschrijving
Kabelrups GXP 15x16 mm 2,0 m + mont. set
L [m]
2,0
m [kg]
0,6
Artikelnummer
P.KRP.15.16.25
Omschrijving
Kabelrups GXP 15x16 mm 2,5 m + mont. set
L [m]
2,5
m [kg]
0,7
Artikelnummer
P.KRP.15.16.30
Omschrijving
Kabelrups GXP 15x16 mm 3,0 m + mont. set
L [m]
3,0
m [kg]
0,8

Dacronband

ArtikelOmschrijvingL [m]m [kg]
P.B10.03Dacron band zonder pees 0,1 x 3 meter30,1
P.B10P.03Dacron band met pees 0,1 x 3 meter30,1
Artikelnummer
P.B10.03
Omschrijving
Dacron band zonder pees 0,1 x 3 meter
L [m]
3
m [kg]
0,1
Artikelnummer
P.B10P.03
Omschrijving
Dacron band met pees 0,1 x 3 meter
L [m]
3
m [kg]
0,1

Glijlagerplaat

ArtikelOmschrijvingA [mm]H [mm]L [mm]m [kg]
P.GL100.H.L150Lagerplaat 1" H A92 L150 mm921251500,2
Artikelnummer
P.GL100.H.L150
Omschrijving
Lagerplaat 1" H A92 L150 mm
A [mm]
92
H [mm]
125
L [mm]
150
m [kg]
0,2

Aandrijfsystemen voor scherming

De toepassing van (dekrol-)schermen binnen breedkapkassen beschermt de plant niet alleen tegen schadelijke instraling van de zon, maar ze hebben ook het vermogen om licht te reduceren en om energie te besparen door het vasthouden van warmte. Zo dragen schermen voor een groot deel bij aan duurzaamheidsdoelstellingen. Om dit mogelijk te maken bieden wij een breed aanbod aandrijvingen die specifiek voor dit doel zijn ontwikkeld.
