Uitloopluiken met tandheugels
●
●
HomeSysteemAandrijfsystemen PluimveestallenAandrijfsystemen voor uitloopschuivenBediening met klepluik (buiten)

Uitloopluiken met tandheugels

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

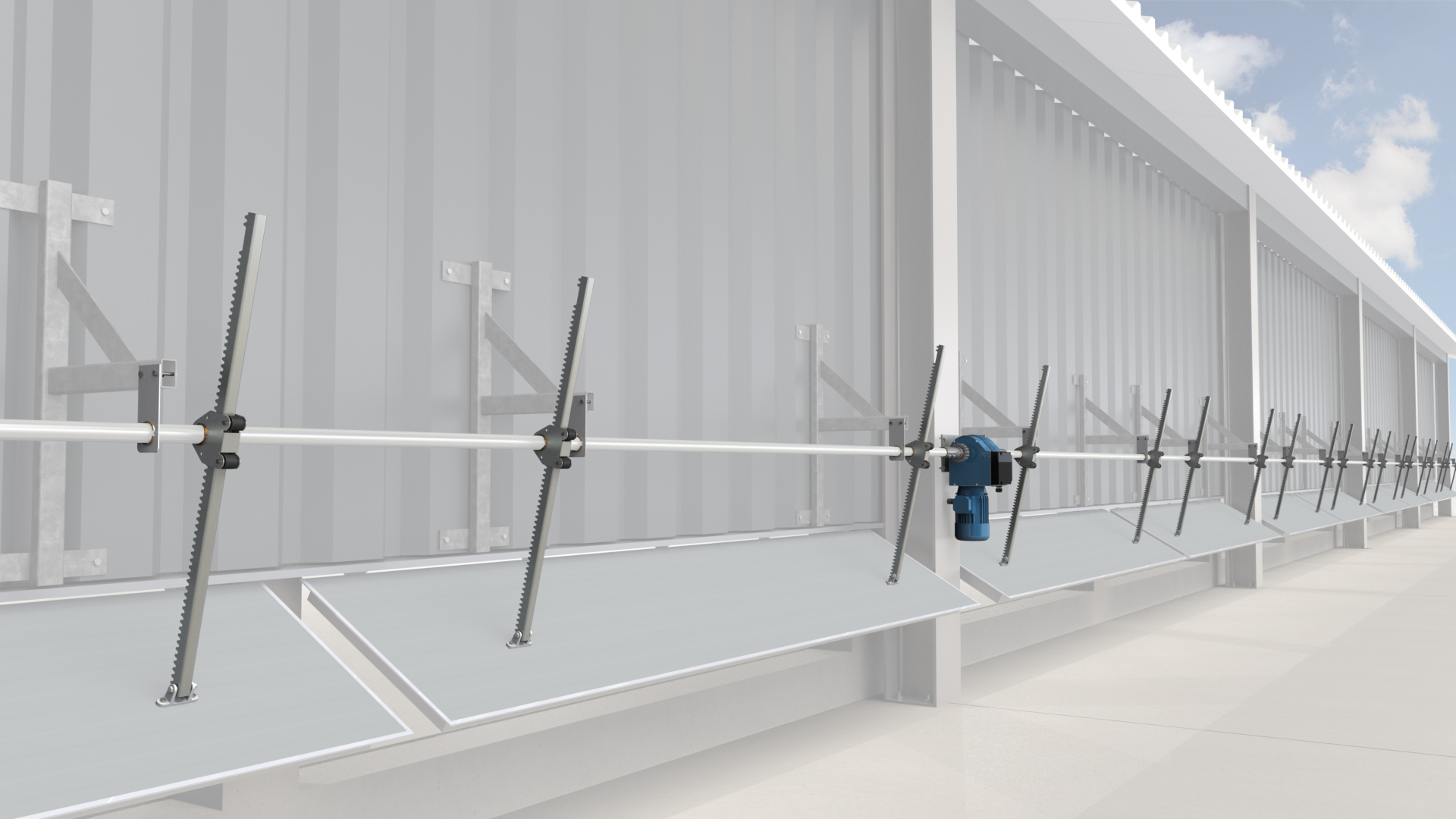

De centraal geplaatste GW motorreductor is voorzien van een buis-bout kettingkoppeling aan beide zijden. De GW motorreductor drijft de 1" aandrijfas aan welke is voorzien van THG30 tandheugelsystemen. Bediening van de luiken vindt plaats doordat de roterende beweging van de as wordt omgezet in een lineaire beweging. Glijlagers ondersteunen de as en zorgen voor optimale geleiding van de luiken.

  • Krachtige motorreductoren, maximale bediening uitloopluiken.
  • Compacte bouw, kleine inbouwruimte.
  • Brede selectie 1~ en 3~ elektromotoren 50/60Hz.
  • Volledig pakket koppelingen, lagerplaten en componenten.
  • UL/CSA voor Verenigde staten en Canadese markt.
  • Stabiele begeleiding door THG30 tandheugelsysteem.

KL300 MultiWinch

ArtikelOmschrijvingT [Nm]n [rpm]P [VA]I [A]s [rpm]m [kg]
P.KL300.1.024.08.LKL300 0.8 24VDC voor liertrommel / KWL900,8 (0,4)72 (48)3,0 (2,0)0,25 - 1006,2
Artikelnummer
P.KL300.1.024.08.L
Omschrijving
KL300 0.8 24VDC voor liertrommel / KWL
T [Nm]
90
n [rpm]
0,8 (0,4)
P [VA]
72 (48)
I [A]
3,0 (2,0)
s [rpm]
0,25 - 100
m [kg]
6,2

Kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]D [mm]L [mm]m [kg]
P.KWL10B.Z16.D25Kettingwiel 10B z16 - D2510B z164202596400,6
Artikelnummer
P.KWL10B.Z16.D25
Omschrijving
Kettingwiel 10B z16 - D25
Ketting
10B z16
As
420
Tmax [Nm]
25
D [mm]
96
L [mm]
40
m [kg]
0,6

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW10.3.230.26.KWGW10 2.6 1f 230V met KW+KT 10B z16100 / -2,6 / -1681240,09 / -0,9 / --21
P.GW10.3.400.26.KWGW10 2.6 3f 400V met KW+KT 10B z16100 / 802,6 / 3,11681240,09 / 0,110,4 / 0,40,7 / 0,721
P.GW30.2.230.26.KWGW30 2.6 1f 230V met KW+KT 10B z16300 / -2,6 / -2201450,12 / -1,3 / --21
P.GW30.400.26.KWGW30 2.6 3f 400V met KW+KT 10B z16300 / 2402,6 / 3,12201450,25 / 0,300,8 / 0,81,4 / 1,424
P.GW40.2.230.26.KWGW40 2.6 1f 230V met KW+KT 10B z16400 / -2,6 / -2201370,25 / -3,2 / --29
P.GW40.400.26.KWGW40 2.6 3f 400V met KW+KT 10B z16400 / 3202,6 / 3,12201590,37 / 0,441,0 / 1,01,7 / 1,729
Artikelnummer
P.GW10.3.230.26.KW
Omschrijving
GW10 2.6 1f 230V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / -
n (50/60Hz) [rpm]
2,6 / -
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / -
I (@ Y) (50/60Hz) [A]
0,9 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
21
Artikelnummer
P.GW10.3.400.26.KW
Omschrijving
GW10 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Y) (50/60Hz) [A]
0,4 / 0,4
I (@ Δ) (50/60Hz) [A]
0,7 / 0,7
m [kg]
21
Artikelnummer
P.GW30.2.230.26.KW
Omschrijving
GW30 2.6 1f 230V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / -
n (50/60Hz) [rpm]
2,6 / -
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,12 / -
I (@ Y) (50/60Hz) [A]
1,3 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
21
Artikelnummer
P.GW30.400.26.KW
Omschrijving
GW30 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
24
Artikelnummer
P.GW40.2.230.26.KW
Omschrijving
GW40 2.6 1f 230V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / -
n (50/60Hz) [rpm]
2,6 / -
L [mm]
220
D [mm]
137
P (50/60Hz) [kW]
0,25 / -
I (@ Y) (50/60Hz) [A]
3,2 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
29
Artikelnummer
P.GW40.400.26.KW
Omschrijving
GW40 2.6 3f 400V met KW+KT 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,0
I (@ Δ) (50/60Hz) [A]
1,7 / 1,7
m [kg]
29

Montageplaat

ArtikelArtikelnaamA [mm]H [mm]m [kg]
P.MP.GW.H.A100Montageplaat GW haaks A100 H1111001112,0
P.MP.GW.H.A122Montageplaat GW haaks A122 H1331221332,2
Artikelnummer
P.MP.GW.H.A100
Artikelnaam
Montageplaat GW haaks A100 H111
A [mm]
100
H [mm]
111
m [kg]
2,0
Artikelnummer
P.MP.GW.H.A122
Artikelnaam
Montageplaat GW haaks A122 H133
A [mm]
122
H [mm]
133
m [kg]
2,2

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8

Laskettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5

Tandheugelkast

ArtikelOmschrijvingT [Nm]s [mm/rpm]Gebruikm [kg]
P.THG30.UNIT.UTHG30 Tandwielkast Universeel10,4138,23Intens0,43
Artikelnummer
P.THG30.UNIT.U
Omschrijving
THG30 Tandwielkast Universeel
T [Nm]
10,4
s [mm/rpm]
138,23
Gebruik
Intens
m [kg]
0,43

THG30 Heugel

ArtikelOmschrijvingF [N]L [mm]D [mm]B [mm]m [kg]
P.THG30.3.L797THG30 Heugel 3 mm L=797 mm4507972531,2
P.THG30.3.L998THG30 Heugel 3 mm L=998 mm4509982531,5
P.THG30.3.L1099THG30 Heugel 3 mm L=1099 mm45010992531,7
P.THG30.3.L1300THG30 Heugel 3 mm L=1300 mm45013002532,0
P.THG30.3.L1400THG30 Heugel 3 mm L=1400 mm45014002532,2
P.THG30.3.L1500THG30 Heugel 3 mm L=1500 mm45015002532,2
Artikelnummer
P.THG30.3.L797
Omschrijving
THG30 Heugel 3 mm L=797 mm
F [N]
450
L [mm]
797
D [mm]
25
B [mm]
3
m [kg]
1,2
Artikelnummer
P.THG30.3.L998
Omschrijving
THG30 Heugel 3 mm L=998 mm
F [N]
450
L [mm]
998
D [mm]
25
B [mm]
3
m [kg]
1,5
Artikelnummer
P.THG30.3.L1099
Omschrijving
THG30 Heugel 3 mm L=1099 mm
F [N]
450
L [mm]
1099
D [mm]
25
B [mm]
3
m [kg]
1,7
Artikelnummer
P.THG30.3.L1300
Omschrijving
THG30 Heugel 3 mm L=1300 mm
F [N]
450
L [mm]
1300
D [mm]
25
B [mm]
3
m [kg]
2,0
Artikelnummer
P.THG30.3.L1400
Omschrijving
THG30 Heugel 3 mm L=1400 mm
F [N]
450
L [mm]
1400
D [mm]
25
B [mm]
3
m [kg]
2,2
Artikelnummer
P.THG30.3.L1500
Omschrijving
THG30 Heugel 3 mm L=1500 mm
F [N]
450
L [mm]
1500
D [mm]
25
B [mm]
3
m [kg]
2,2

THG30 Raambeugel

ArtikelArtikelnaamm [kg]
P.THG30.RBTHG30 Aluminium raambeugel0,06
Artikelnummer
P.THG30.RB
Artikelnaam
THG30 Aluminium raambeugel
m [kg]
0,06

Glijlagerplaat

ArtikelOmschrijvingA [mm]L [mm]m [kg]
P.GL100.R.L100Lagerplaat 1" R A52 L100 mm521000,14
P.GL100.R.L120Lagerplaat 1" R A72 L120 mm721200,17
Artikelnummer
P.GL100.R.L100
Omschrijving
Lagerplaat 1" R A52 L100 mm
A [mm]
52
L [mm]
100
m [kg]
0,14
Artikelnummer
P.GL100.R.L120
Omschrijving
Lagerplaat 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17

Aandrijfsystemen voor uitloopschuiven

Om pluimvee ruimte en welzijn te bieden zijn uitloopschuiven van wezenlijk belang. Ook dragen ze bij om het klimaat in de stal optimaal te houden. Onze krachtige GW-aandrijvingen bieden hiervoor de perfecte oplossing. Door toepassing van deze aandrijvingen in combinatie met trommels of TGA-heugels kunnen meerdere uitloopschuiven tegelijkertijd geopend worden. Daarmee is het aantal aandrijvingen binnen de stal tot een minimum te beperken.

Bediening met schuifluik (binnen)
Bediening met schuifluik (binnen)
Bediening met klepluik (buiten)
Bediening met klepluik (buiten)
