Enkele drinklijn op L2 liermotor
Enkele drinklijn op een centrale as
Meerdere drinklijnen op 1" of 5/4" centrale haakse as
●
●
HomeSysteemAandrijfsystemen PluimveestallenAandrijfsystemen voor oplierenDrinklijnen

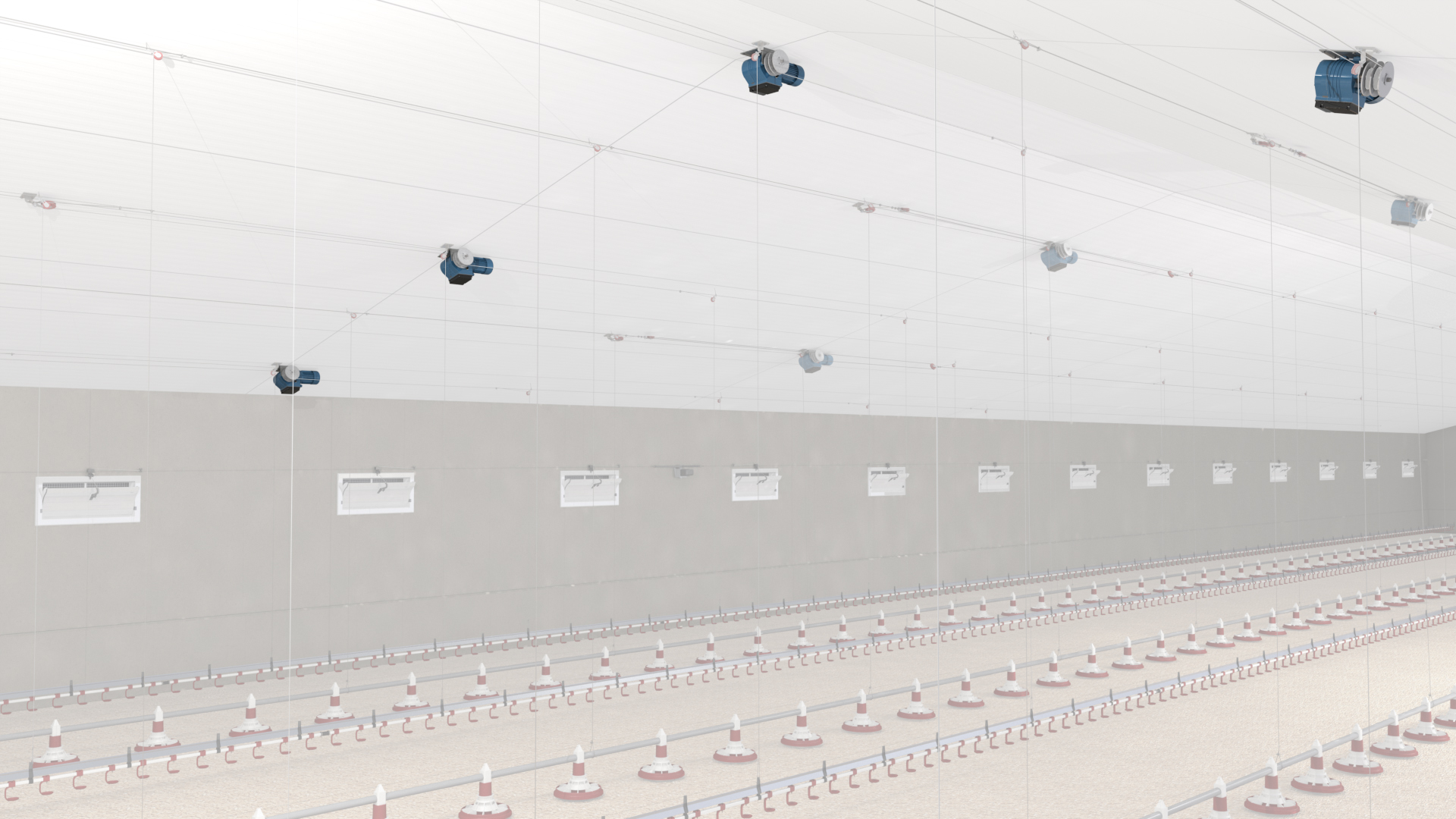

Enkele drinklijn op L2 liermotor

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

Een GW liermotorreductor met dubbele liertrommel is gemonteerd tegen het dak en midden boven de drinklijn. Het drinklijnsysteem wordt door de aandrijving direct gelierd (1:1) op de L2 Liertrommel.

  • Directe bediening door specifieke liermotor.
  • Krachtige zelfremmende GW-motorreductoren.
  • Brede selectie 1~ en 3~ elektromotoren 50/60Hz.
  • Volledig pakket koppelingen, lagerplaten en componenten.
  • UL/CSA voor Verenigde staten en Canadese markt.
  • Nauwkeurige schakeling door geintegreerde eindschakelaar.

GW Motorreductor

ArtikelOmschrijvingT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW10.3.400.52.LGW10 5.2 3f 400V voor liertrommel100 / 805,2 / 6,21911240,18 / 0,220,7 / 0,71,2 / 1,224
P.GW30.400.52.LGW30 5.2 3f 400V voor liertrommel300 / 2405,2 / 6,32201450,37 / 0,441,2 / 1,22,1 / 2,130
P.GW40.3.400.52.LGW40 5.2 3f 400V voor liertrommel400 / 3205,2 / 6,22201370,55 / 0,661,5 / 1,52,6 / 2,632
P.GW10.3.230.52.LGW10 5.2 1f 230V voor liertrommel100 / -5,2 / -1911240,18 / -1,3 / --24
P.GW30.230.52.LGW30 5.2 1f 230V voor liertrommel300 / -5,2 / -2201450,55 / -4,5 / --30
P.GW40.3.230.52.LGW40 5.2 1f 230V voor liertrommel400 / -5,2 / -2421590,55 / -4,4 / --36
Artikelnummer
P.GW10.3.400.52.L
Omschrijving
GW10 5.2 3f 400V voor liertrommel
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
m [kg]
24
Artikelnummer
P.GW30.400.52.L
Omschrijving
GW30 5.2 3f 400V voor liertrommel
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,3
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,2 / 1,2
I (@ Δ) (50/60Hz) [A]
2,1 / 2,1
m [kg]
30
Artikelnummer
P.GW40.3.400.52.L
Omschrijving
GW40 5.2 3f 400V voor liertrommel
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
137
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
32
Artikelnummer
P.GW10.3.230.52.L
Omschrijving
GW10 5.2 1f 230V voor liertrommel
T (50/60Hz) [Nm]
100 / -
n (50/60Hz) [rpm]
5,2 / -
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / -
I (@ Y) (50/60Hz) [A]
1,3 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
24
Artikelnummer
P.GW30.230.52.L
Omschrijving
GW30 5.2 1f 230V voor liertrommel
T (50/60Hz) [Nm]
300 / -
n (50/60Hz) [rpm]
5,2 / -
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,55 / -
I (@ Y) (50/60Hz) [A]
4,5 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
30
Artikelnummer
P.GW40.3.230.52.L
Omschrijving
GW40 5.2 1f 230V voor liertrommel
T (50/60Hz) [Nm]
400 / -
n (50/60Hz) [rpm]
5,2 / -
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,55 / -
I (@ Y) (50/60Hz) [A]
4,4 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
36

Montageplaat

ArtikelOmschrijvingA [mm]H [mm]m [kg]
P.MP.GW.H.A100Montageplaat GW haaks A100 H1111001112,0
P.MP.GW.H.A122Montageplaat GW haaks A122 H1331221332,2
Artikelnummer
P.MP.GW.H.A100
Omschrijving
Montageplaat GW haaks A100 H111
A [mm]
100
H [mm]
111
m [kg]
2,0
Artikelnummer
P.MP.GW.H.A122
Omschrijving
Montageplaat GW haaks A122 H133
A [mm]
122
H [mm]
133
m [kg]
2,2

Kabelliertrommel

ArtikelOmschrijvingL [mm]B [mm]D1 [mm]D2 [mm]D3 [mm]m [kg]
P.LT2.GW10Kabelliertrommel dubbel GW10 D50 D120902850181182,8
P.LT2.GWKabelliertrommel dubbel GW20/30/40902850281482,8
Artikelnummer
P.LT2.GW10
Omschrijving
Kabelliertrommel dubbel GW10 D50 D120
L [mm]
90
B [mm]
28
D1 [mm]
50
D2 [mm]
18
D3 [mm]
118
m [kg]
2,8
Artikelnummer
P.LT2.GW
Omschrijving
Kabelliertrommel dubbel GW20/30/40
L [mm]
90
B [mm]
28
D1 [mm]
50
D2 [mm]
28
D3 [mm]
148
m [kg]
2,8

Aandrijfsystemen voor oplieren

Welzijn van pluimvee zit niet alleen in het juiste klimaat maar ook in het eten en drinken op de juiste hoogte voor maximale voerconsumptie. Om hoogteverschillen te overbruggen moeten drink- en voederlijnen, verstelbare platforms en hangende verwarmingen opgelierd worden. Dit vergt de nodige precisie zodat ze niet te hoog of te laag hangen. Hiervoor leveren wij een compleet aanbod lieraandrijvingen die speciaal voor dit doel zijn ontwikkeld. Uitgerust met speciale liertrommels bieden wij krachtige hijssystemen met hoge precisie.

Drinklijnen
Drinklijnen
Voederlijnen
Voederlijnen
●
●
HomeSysteemAandrijfsystemen PluimveestallenAandrijfsystemen voor oplierenDrinklijnen

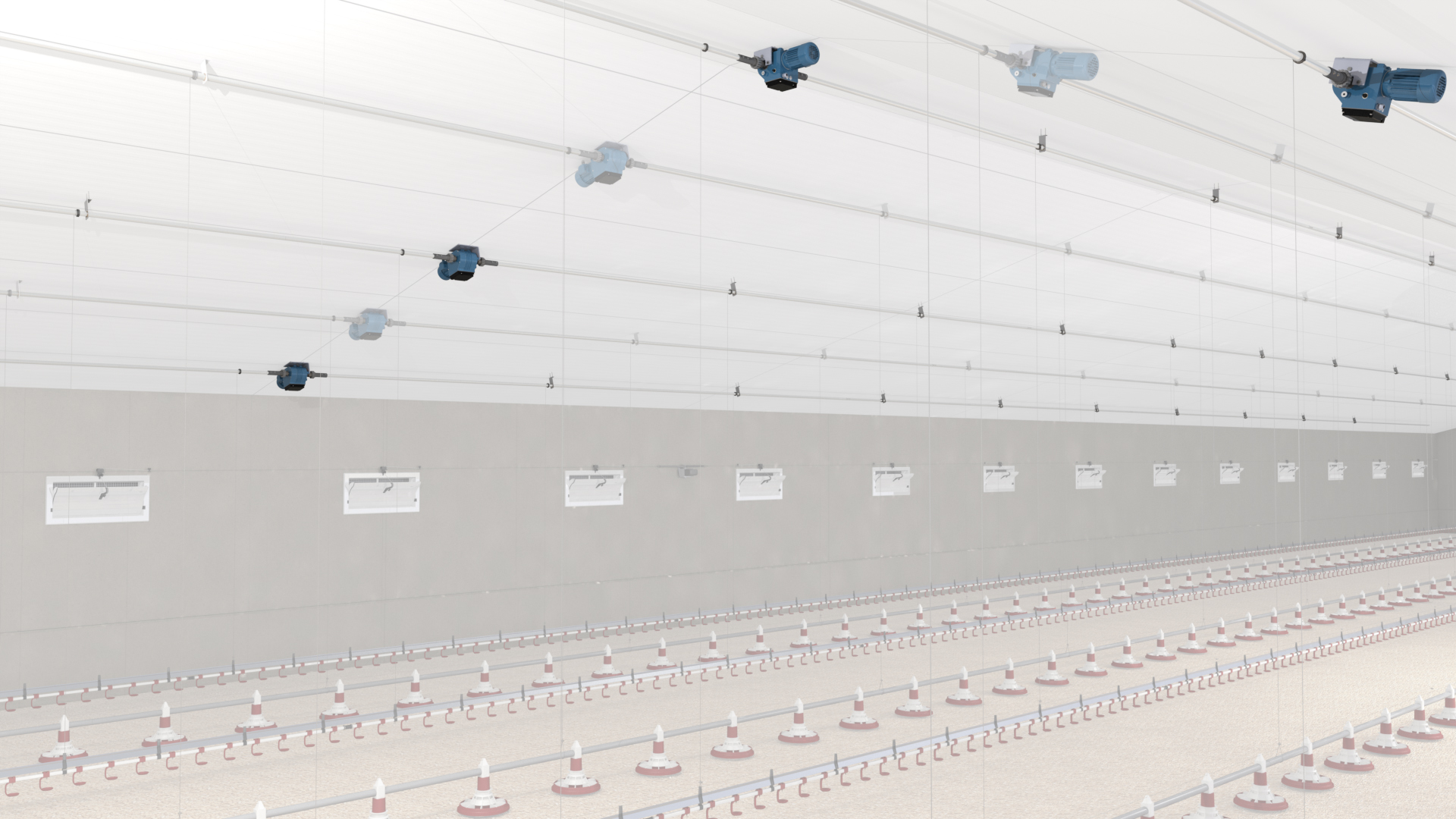

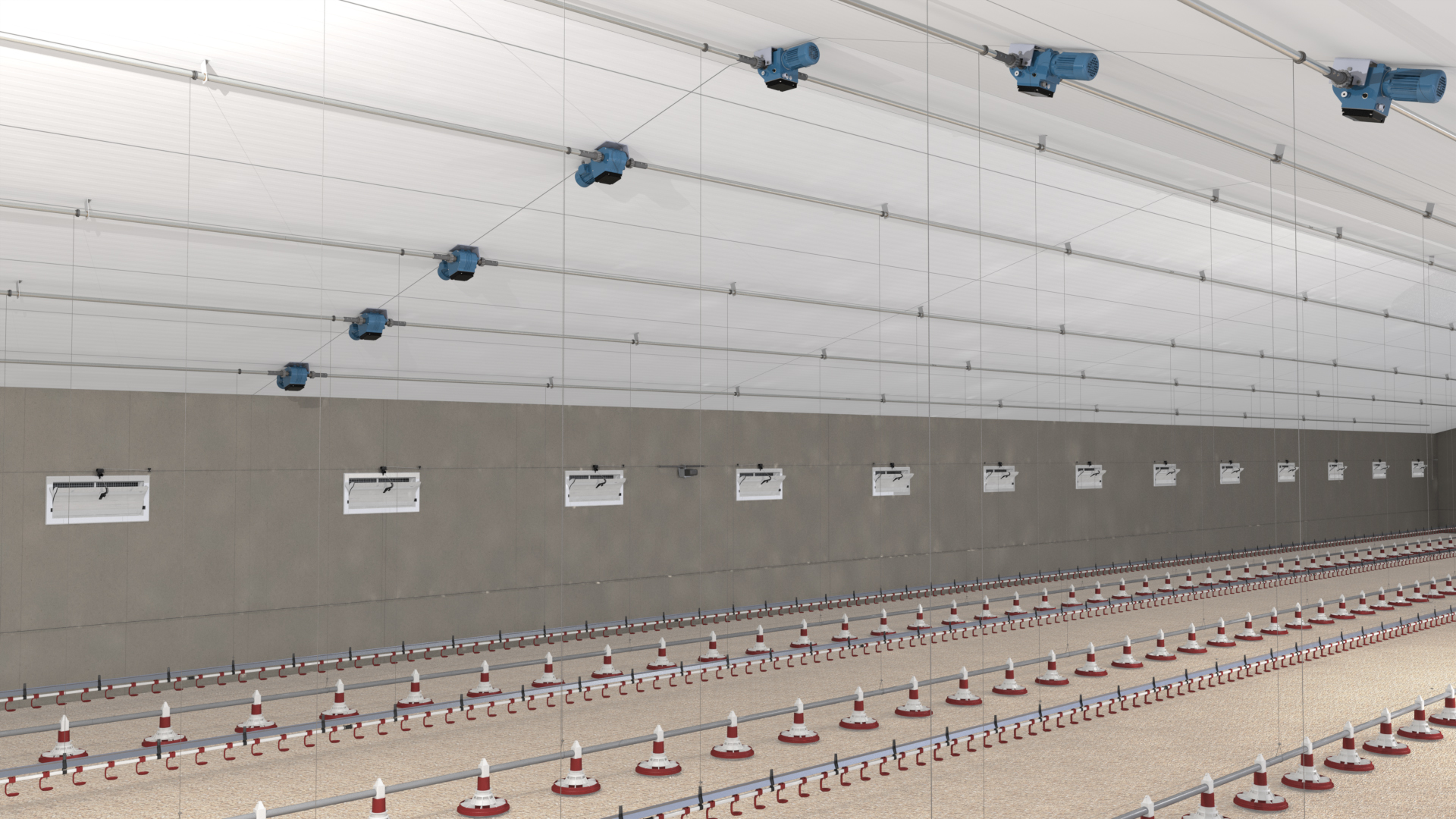

Enkele drinklijn op een centrale as

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

GW motorreductor is voorzien van een kettingkoppeling aan beide zijden. De motorreductor - met aan beide zijden een gekoppelde as, is in de lengterichting gemonteerd aan het dak en afgehangen met glijlagers. Op de aandrijfas zijn koorden gewikkeld, welke zijn verbonden met de drinklijn. Oplieren van de drinklijn vindt plaats door rotatie van de as.

  • Efficiente oplossing voor lichte tot middelzware systemen.
  • Ongevoelig voor draad of kabelbreuk.
  • Brede selectie 1~ en 3~ elektromotoren 50/60Hz.
  • Volledig pakket koppelingen, lagerplaten en componenten.
  • UL/CSA voor Verenigde staten en Canadese markt.
  • Nauwkeurige schakeling door geintegreerde eindschakelaar.

GW Motorreductor

ArtikelArtikelnaamT [Nm]n (400V 50Hz) [rpm]n (480V 60Hz) [rpm]P [kW]I [A]As/KettingL [mm]m [kg]
P.GW10.3.230.52.KWGW10 5.2 1f 230V met KW+KT 10B z16100 / -5,2 / -1911240,18 / -1,3 / --24
P.GW10.3.400.52.KWGW10 5.2 3f 400V met KW+KT 10B z16100 / 805,2 / 6,21911240,18 / 0,220,7 / 0,71,2 / 1,224
P.GW30.2.230.52.KWGW30 5.2 1f 230V met KW+KT 10B z16300 / -5,2 / -2201450,55 / -4,5 / --27
P.GW30.400.52.KWGW30 5.2 3f 400V met KW+KT 10B z16300 / 2405,2 / 6,22201450,37 / 0,441,2 / 1,22,1 / 2,127
P.GW40.3.230.52.KWGW40 5.2 1f 230V met KW+KT 10B z16400 / -5,2 / -2421590,55 / -4,4 / --29
P.GW40.3.400.52.KWGW40 5.2 3f 400V met KW+KT 10B z16400 / 3205,2 / 6,22201370,55 / 0,661,5 / 1,52,6 / 2,629
Artikelnummer
P.GW10.3.230.52.KW
Artikelnaam
GW10 5.2 1f 230V met KW+KT 10B z16
T [Nm]
100 / -
n (400V 50Hz) [rpm]
5,2 / -
n (480V 60Hz) [rpm]
191
P [kW]
124
I [A]
0,18 / -
As/Ketting
1,3 / -
L [mm]
-
m [kg]
24
Artikelnummer
P.GW10.3.400.52.KW
Artikelnaam
GW10 5.2 3f 400V met KW+KT 10B z16
T [Nm]
100 / 80
n (400V 50Hz) [rpm]
5,2 / 6,2
n (480V 60Hz) [rpm]
191
P [kW]
124
I [A]
0,18 / 0,22
As/Ketting
0,7 / 0,7
L [mm]
1,2 / 1,2
m [kg]
24
Artikelnummer
P.GW30.2.230.52.KW
Artikelnaam
GW30 5.2 1f 230V met KW+KT 10B z16
T [Nm]
300 / -
n (400V 50Hz) [rpm]
5,2 / -
n (480V 60Hz) [rpm]
220
P [kW]
145
I [A]
0,55 / -
As/Ketting
4,5 / -
L [mm]
-
m [kg]
27
Artikelnummer
P.GW30.400.52.KW
Artikelnaam
GW30 5.2 3f 400V met KW+KT 10B z16
T [Nm]
300 / 240
n (400V 50Hz) [rpm]
5,2 / 6,2
n (480V 60Hz) [rpm]
220
P [kW]
145
I [A]
0,37 / 0,44
As/Ketting
1,2 / 1,2
L [mm]
2,1 / 2,1
m [kg]
27
Artikelnummer
P.GW40.3.230.52.KW
Artikelnaam
GW40 5.2 1f 230V met KW+KT 10B z16
T [Nm]
400 / -
n (400V 50Hz) [rpm]
5,2 / -
n (480V 60Hz) [rpm]
242
P [kW]
159
I [A]
0,55 / -
As/Ketting
4,4 / -
L [mm]
-
m [kg]
29
Artikelnummer
P.GW40.3.400.52.KW
Artikelnaam
GW40 5.2 3f 400V met KW+KT 10B z16
T [Nm]
400 / 320
n (400V 50Hz) [rpm]
5,2 / 6,2
n (480V 60Hz) [rpm]
220
P [kW]
137
I [A]
0,55 / 0,66
As/Ketting
1,5 / 1,5
L [mm]
2,6 / 2,6
m [kg]
29

Montageplaat

ArtikelArtikelnaamA [mm]H [mm]m [kg]
P.MP.GW.H.A100Montageplaat GW haaks A100 H1111001112,0
P.MP.GW.H.A122Montageplaat GW haaks A122 H1331221332,2
Artikelnummer
P.MP.GW.H.A100
Artikelnaam
Montageplaat GW haaks A100 H111
A [mm]
100
H [mm]
111
m [kg]
2,0
Artikelnummer
P.MP.GW.H.A122
Artikelnaam
Montageplaat GW haaks A122 H133
A [mm]
122
H [mm]
133
m [kg]
2,2

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
P.BBKWL10B.Z16.D125Buisbout kettingwiel 10B z16 - 5/4"10B z16D12542043961450,7
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8
Artikelnummer
P.BBKWL10B.Z16.D125
Omschrijving
Buisbout kettingwiel 10B z16 - 5/4"
Ketting
10B z16
As
D125
Tmax [Nm]
420
Db [mm]
43
D [mm]
96
L [mm]
145
m [kg]
0,7

Laskettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
P.LKWL10B.Z16.D125Laskettingwiel 10B z16 - 5/4"10B z16D1254204396300,4
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5
Artikelnummer
P.LKWL10B.Z16.D125
Omschrijving
Laskettingwiel 10B z16 - 5/4"
Ketting
10B z16
As
D125
Tmax [Nm]
420
Db [mm]
43
D [mm]
96
L [mm]
30
m [kg]
0,4

Glijlagerplaat

ArtikelOmschrijvingA [mm]H [mm]L [mm]m [kg]
P.GL100.H.L158Lagerplaat 1" H A100 L158 mm1001331580,2
P.GL100.H.L180Lagerplaat 1" H A122 L180 mm1221551800,2
P.GL125.H.L186Lagerplaat 5/4" H A122 L186 mm1221621860,3
Artikelnummer
P.GL100.H.L158
Omschrijving
Lagerplaat 1" H A100 L158 mm
A [mm]
100
H [mm]
133
L [mm]
158
m [kg]
0,2
Artikelnummer
P.GL100.H.L180
Omschrijving
Lagerplaat 1" H A122 L180 mm
A [mm]
122
H [mm]
155
L [mm]
180
m [kg]
0,2
Artikelnummer
P.GL125.H.L186
Omschrijving
Lagerplaat 5/4" H A122 L186 mm
A [mm]
122
H [mm]
162
L [mm]
186
m [kg]
0,3

Kabelring

ArtikelArtikelnaamm [kg]
P.KABELRINGKabel-klemring 1" d36 D50 4xØ4,50,09
P.KABELRING.D125Kabel-klemring 1-1/4" d44 D60 4xØ4,50,11
Artikelnummer
P.KABELRING
Artikelnaam
Kabel-klemring 1" d36 D50 4xØ4,5
m [kg]
0,09
Artikelnummer
P.KABELRING.D125
Artikelnaam
Kabel-klemring 1-1/4" d44 D60 4xØ4,5
m [kg]
0,11

Aandrijfsystemen voor oplieren

Welzijn van pluimvee zit niet alleen in het juiste klimaat maar ook in het eten en drinken op de juiste hoogte voor maximale voerconsumptie. Om hoogteverschillen te overbruggen moeten drink- en voederlijnen, verstelbare platforms en hangende verwarmingen opgelierd worden. Dit vergt de nodige precisie zodat ze niet te hoog of te laag hangen. Hiervoor leveren wij een compleet aanbod lieraandrijvingen die speciaal voor dit doel zijn ontwikkeld. Uitgerust met speciale liertrommels bieden wij krachtige hijssystemen met hoge precisie.

Drinklijnen
Drinklijnen
Voederlijnen
Voederlijnen
●
●
HomeSysteemAandrijfsystemen PluimveestallenAandrijfsystemen voor oplierenDrinklijnen

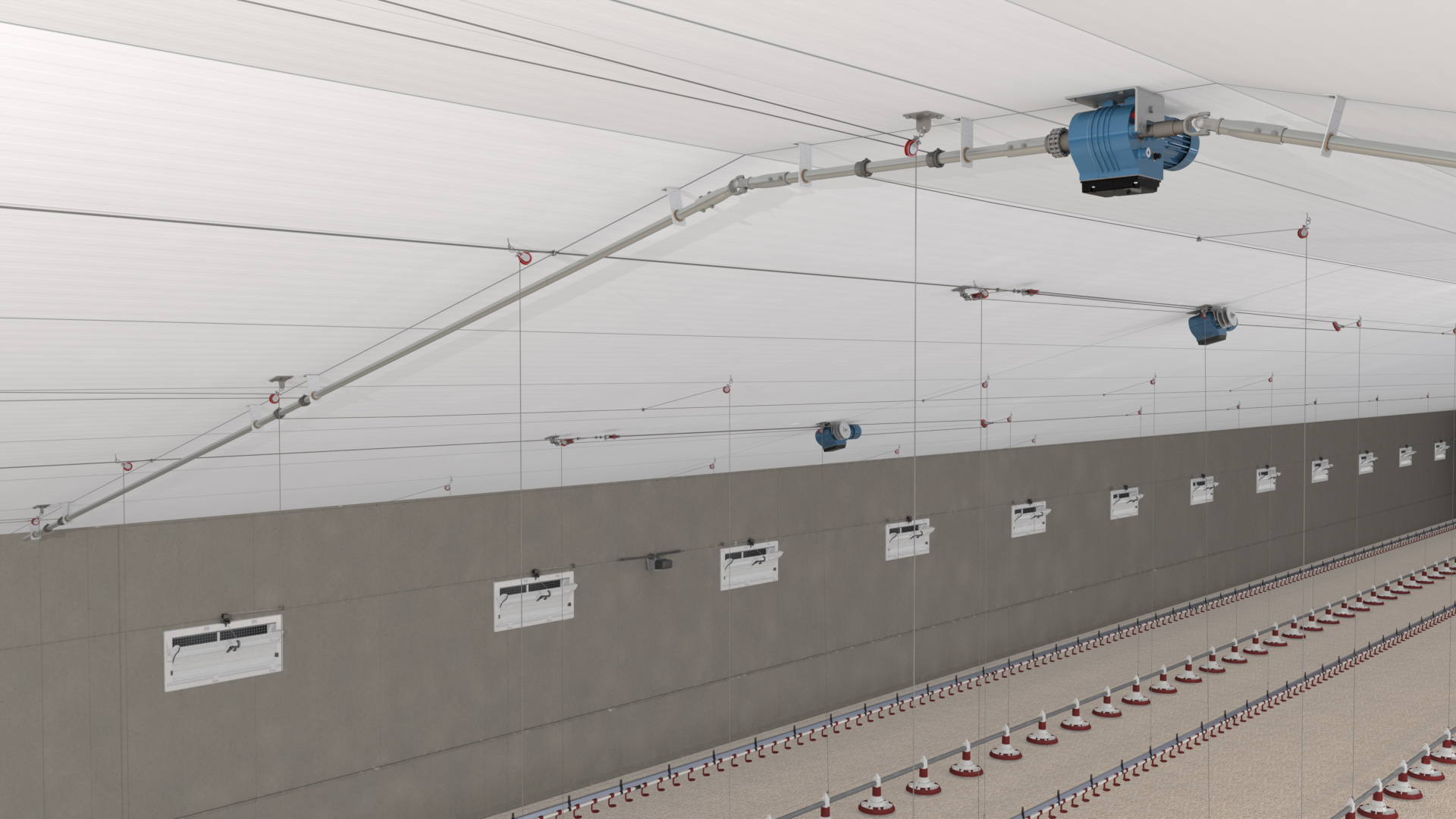

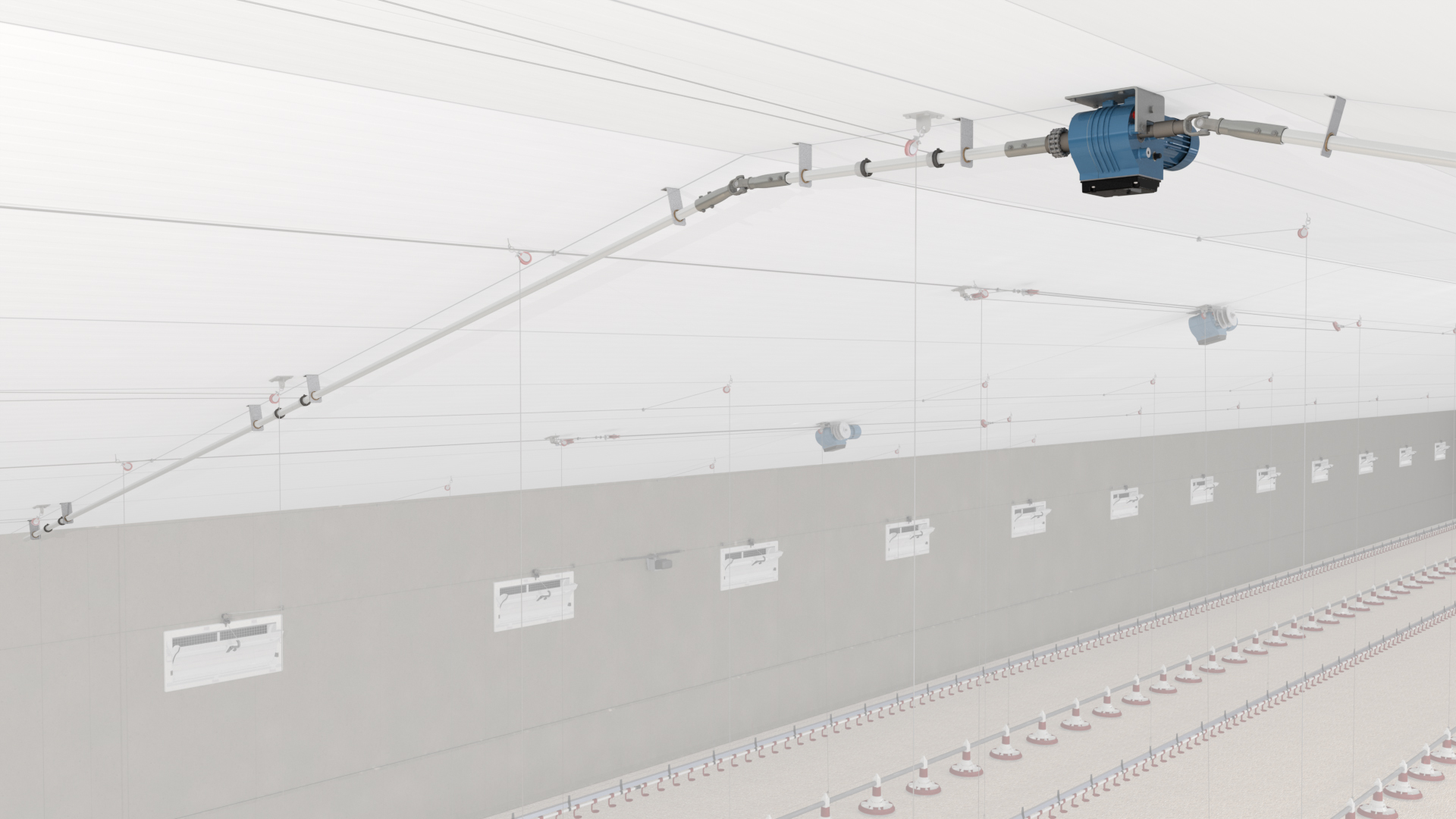

Meerdere drinklijnen op 1" of 5/4" centrale haakse as

Hoe maak ik een calculatie?

Wij helpen u graag verder met het maken van een calculatie

Contact opnemen
Print deze toepassing (pdf)

Klik hier om een PDF te maken van de pagina

Download

GW motorreductor is voorzien van een kettingkoppeling aan beide zijden. De motorreductor - met aan beide zijden een gekoppelde as, is in de breedte van het dak, d.m.v. een cardankoppeling en afgehangen met glijlagers. Op de aandrijfas zijn koorden gewikkeld, welke zijn verbonden met de drinklijn. Oplieren van de drinklijn vindt plaats door rotatie van de as.

  • Efficiente oplossing voor lichtere systemen.
  • Een motorreductor voor meerdere drinklijnen.
  • Brede selectie 1~ en 3~ elektromotoren 50/60Hz.
  • Volledig pakket koppelingen, lagerplaten en componenten.
  • UL/CSA voor Verenigde staten en Canadese markt.
  • Nauwkeurige schakeling door geintegreerde eindschakelaar (eind- en noodschakeling).

GW Motorreductor

ArtikelArtikelnaamT [Nm]n (480V 60Hz) [rpm]P [kW]I [A]L [mm]As/Kettingm [kg]
P.GW10.3.230.26.KWGW10 2.6 1f 230V met KW+KT 10B z16100 / -1681240,09 / --0,9 / -21
P.GW10.3.230.52.KWGW10 5.2 1f 230V met KW+KT 10B z16100 / -1911240,18 / --1,3 / -24
P.GW10.3.400.26.KWGW10 2.6 3f 400V met KW+KT 10B z16100 / 801681240,09 / 0,110,7 / 0,70,4 / 0,421
P.GW10.3.400.52.KWGW10 5.2 3f 400V met KW+KT 10B z16100 / 801911240,18 / 0,221,2 / 1,20,7 / 0,724
P.GW30.2.230.26.KWGW30 2.6 1f 230V met KW+KT 10B z16300 / -2201450,12 / --1,3 / -21
P.GW30.2.230.52.KWGW30 5.2 1f 230V met KW+KT 10B z16300 / -2201450,55 / --4,5 / -27
P.GW30.400.26.KWGW30 2.6 3f 400V met KW+KT 10B z16300 / 2402201450,25 / 0,301,4 / 1,40,8 / 0,824
P.GW30.400.52.KWGW30 5.2 3f 400V met KW+KT 10B z16300 / 2402201450,37 / 0,442,1 / 2,11,2 / 1,227
P.GW40.2.230.26.KWGW40 2.6 1f 230V met KW+KT 10B z16400 / -2201370,25 / --3,2 / -29
P.GW40.3.230.52.KWGW40 5.2 1f 230V met KW+KT 10B z16400 / -2421590,55 / --4,4 / -29
P.GW40.400.26.KWGW40 2.6 3f 400V met KW+KT 10B z16400 / 3202201590,37 / 0,441,7 / 1,71,0 / 1,029
P.GW40.3.400.52.KWGW40 5.2 3f 400V met KW+KT 10B z16400 / 3202201370,55 / 0,662,6 / 2,61,5 / 1,529
Artikelnummer
P.GW10.3.230.26.KW
Artikelnaam
GW10 2.6 1f 230V met KW+KT 10B z16
T [Nm]
100 / -
n (480V 60Hz) [rpm]
168
P [kW]
124
I [A]
0,09 / -
L [mm]
-
As/Ketting
0,9 / -
m [kg]
21
Artikelnummer
P.GW10.3.230.52.KW
Artikelnaam
GW10 5.2 1f 230V met KW+KT 10B z16
T [Nm]
100 / -
n (480V 60Hz) [rpm]
191
P [kW]
124
I [A]
0,18 / -
L [mm]
-
As/Ketting
1,3 / -
m [kg]
24
Artikelnummer
P.GW10.3.400.26.KW
Artikelnaam
GW10 2.6 3f 400V met KW+KT 10B z16
T [Nm]
100 / 80
n (480V 60Hz) [rpm]
168
P [kW]
124
I [A]
0,09 / 0,11
L [mm]
0,7 / 0,7
As/Ketting
0,4 / 0,4
m [kg]
21
Artikelnummer
P.GW10.3.400.52.KW
Artikelnaam
GW10 5.2 3f 400V met KW+KT 10B z16
T [Nm]
100 / 80
n (480V 60Hz) [rpm]
191
P [kW]
124
I [A]
0,18 / 0,22
L [mm]
1,2 / 1,2
As/Ketting
0,7 / 0,7
m [kg]
24
Artikelnummer
P.GW30.2.230.26.KW
Artikelnaam
GW30 2.6 1f 230V met KW+KT 10B z16
T [Nm]
300 / -
n (480V 60Hz) [rpm]
220
P [kW]
145
I [A]
0,12 / -
L [mm]
-
As/Ketting
1,3 / -
m [kg]
21
Artikelnummer
P.GW30.2.230.52.KW
Artikelnaam
GW30 5.2 1f 230V met KW+KT 10B z16
T [Nm]
300 / -
n (480V 60Hz) [rpm]
220
P [kW]
145
I [A]
0,55 / -
L [mm]
-
As/Ketting
4,5 / -
m [kg]
27
Artikelnummer
P.GW30.400.26.KW
Artikelnaam
GW30 2.6 3f 400V met KW+KT 10B z16
T [Nm]
300 / 240
n (480V 60Hz) [rpm]
220
P [kW]
145
I [A]
0,25 / 0,30
L [mm]
1,4 / 1,4
As/Ketting
0,8 / 0,8
m [kg]
24
Artikelnummer
P.GW30.400.52.KW
Artikelnaam
GW30 5.2 3f 400V met KW+KT 10B z16
T [Nm]
300 / 240
n (480V 60Hz) [rpm]
220
P [kW]
145
I [A]
0,37 / 0,44
L [mm]
2,1 / 2,1
As/Ketting
1,2 / 1,2
m [kg]
27
Artikelnummer
P.GW40.2.230.26.KW
Artikelnaam
GW40 2.6 1f 230V met KW+KT 10B z16
T [Nm]
400 / -
n (480V 60Hz) [rpm]
220
P [kW]
137
I [A]
0,25 / -
L [mm]
-
As/Ketting
3,2 / -
m [kg]
29
Artikelnummer
P.GW40.3.230.52.KW
Artikelnaam
GW40 5.2 1f 230V met KW+KT 10B z16
T [Nm]
400 / -
n (480V 60Hz) [rpm]
242
P [kW]
159
I [A]
0,55 / -
L [mm]
-
As/Ketting
4,4 / -
m [kg]
29
Artikelnummer
P.GW40.400.26.KW
Artikelnaam
GW40 2.6 3f 400V met KW+KT 10B z16
T [Nm]
400 / 320
n (480V 60Hz) [rpm]
220
P [kW]
159
I [A]
0,37 / 0,44
L [mm]
1,7 / 1,7
As/Ketting
1,0 / 1,0
m [kg]
29
Artikelnummer
P.GW40.3.400.52.KW
Artikelnaam
GW40 5.2 3f 400V met KW+KT 10B z16
T [Nm]
400 / 320
n (480V 60Hz) [rpm]
220
P [kW]
137
I [A]
0,55 / 0,66
L [mm]
2,6 / 2,6
As/Ketting
1,5 / 1,5
m [kg]
29

Montageplaat

ArtikelArtikelnaamA [mm]H [mm]m [kg]
P.MP.GW.H.A100Montageplaat GW haaks A100 H1111001112,0
P.MP.GW.H.A122Montageplaat GW haaks A122 H1331221332,2
Artikelnummer
P.MP.GW.H.A100
Artikelnaam
Montageplaat GW haaks A100 H111
A [mm]
100
H [mm]
111
m [kg]
2,0
Artikelnummer
P.MP.GW.H.A122
Artikelnaam
Montageplaat GW haaks A122 H133
A [mm]
122
H [mm]
133
m [kg]
2,2

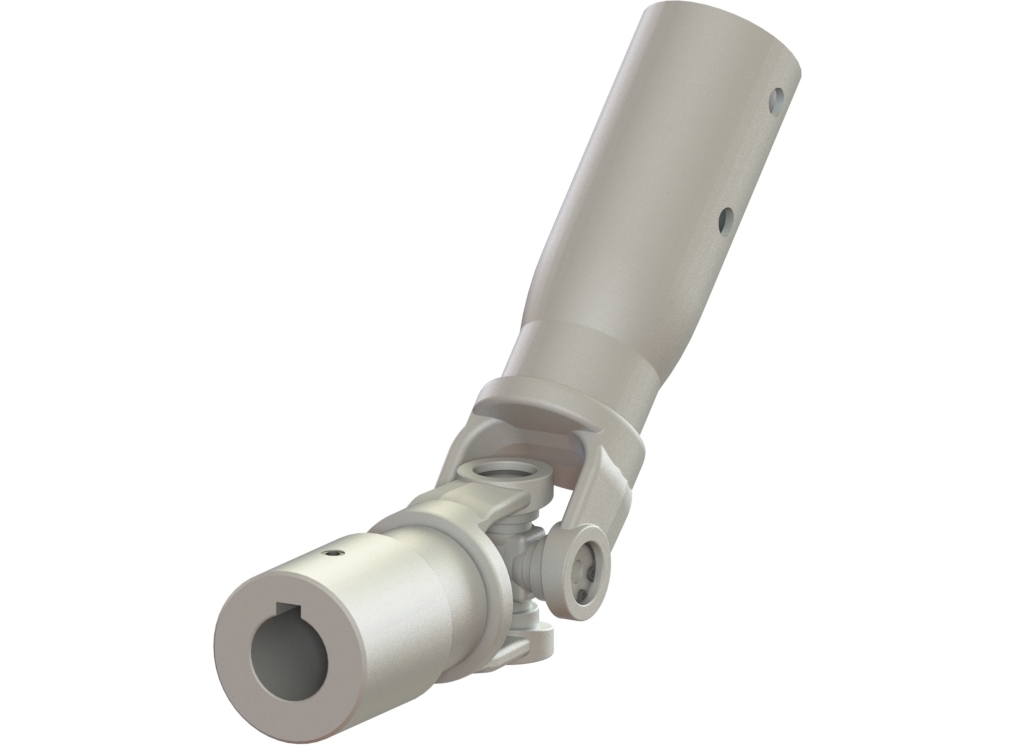

Buisbout Kruiskoppelingen D25

ArtikelOmschrijvingTmax [Nm]Db [mm]m [kg]
P.BBKRKZ.D100.D25Buis-Bout Kruiskop. 1" D25 300Nm 45°300251,7
P.BBKRKZ.D125.D25.02Buis-Bout Kruiskop 5/4" D25 550Nm 2x M8550431,7
Artikelnummer
P.BBKRKZ.D100.D25
Omschrijving
Buis-Bout Kruiskop. 1" D25 300Nm 45°
Tmax [Nm]
300
Db [mm]
25
m [kg]
1,7
Artikelnummer
P.BBKRKZ.D125.D25.02
Omschrijving
Buis-Bout Kruiskop 5/4" D25 550Nm 2x M8
Tmax [Nm]
550
Db [mm]
43
m [kg]
1,7

Buisbout kettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL10B.Z16.D100Buisbout kettingwiel 10B z16 - 1"10B z16D10042034961500,8
P.BBKWL10B.Z16.D125Buisbout kettingwiel 10B z16 - 5/4"10B z16D12542043961450,7
Artikelnummer
P.BBKWL10B.Z16.D100
Omschrijving
Buisbout kettingwiel 10B z16 - 1"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8
Artikelnummer
P.BBKWL10B.Z16.D125
Omschrijving
Buisbout kettingwiel 10B z16 - 5/4"
Ketting
10B z16
As
D125
Tmax [Nm]
420
Db [mm]
43
D [mm]
96
L [mm]
145
m [kg]
0,7

Laskettingwiel

ArtikelOmschrijvingKettingAsTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D100Laskettingwiel 10B z16 - 1" en 2"10B z16D1004203496300,5
P.LKWL10B.Z16.D125Laskettingwiel 10B z16 - 5/4"10B z16D1254204396300,4
Artikelnummer
P.LKWL10B.Z16.D100
Omschrijving
Laskettingwiel 10B z16 - 1" en 2"
Ketting
10B z16
As
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
30
m [kg]
0,5
Artikelnummer
P.LKWL10B.Z16.D125
Omschrijving
Laskettingwiel 10B z16 - 5/4"
Ketting
10B z16
As
D125
Tmax [Nm]
420
Db [mm]
43
D [mm]
96
L [mm]
30
m [kg]
0,4

Glijlagerplaat

ArtikelOmschrijvingA [mm]H [mm]L [mm]m [kg]
P.GL100.H.L155Lagerplaat 1" H A97 L155 mm971301550,2
P.GL100.H.L180Lagerplaat 1" H A122 L180 mm1221551800,2
P.GL125.H.L186Lagerplaat 5/4" H A122 L186 mm1221621860,3
Artikelnummer
P.GL100.H.L155
Omschrijving
Lagerplaat 1" H A97 L155 mm
A [mm]
97
H [mm]
130
L [mm]
155
m [kg]
0,2
Artikelnummer
P.GL100.H.L180
Omschrijving
Lagerplaat 1" H A122 L180 mm
A [mm]
122
H [mm]
155
L [mm]
180
m [kg]
0,2
Artikelnummer
P.GL125.H.L186
Omschrijving
Lagerplaat 5/4" H A122 L186 mm
A [mm]
122
H [mm]
162
L [mm]
186
m [kg]
0,3

Kabelring

ArtikelArtikelnaamm [kg]
P.KABELRINGKabel-klemring 1" d36 D50 4xØ4,50,09
P.KABELRING.D125Kabel-klemring 1-1/4" d44 D60 4xØ4,50,11
Artikelnummer
P.KABELRING
Artikelnaam
Kabel-klemring 1" d36 D50 4xØ4,5
m [kg]
0,09
Artikelnummer
P.KABELRING.D125
Artikelnaam
Kabel-klemring 1-1/4" d44 D60 4xØ4,5
m [kg]
0,11

Aandrijfsystemen voor oplieren

Welzijn van pluimvee zit niet alleen in het juiste klimaat maar ook in het eten en drinken op de juiste hoogte voor maximale voerconsumptie. Om hoogteverschillen te overbruggen moeten drink- en voederlijnen, verstelbare platforms en hangende verwarmingen opgelierd worden. Dit vergt de nodige precisie zodat ze niet te hoog of te laag hangen. Hiervoor leveren wij een compleet aanbod lieraandrijvingen die speciaal voor dit doel zijn ontwikkeld. Uitgerust met speciale liertrommels bieden wij krachtige hijssystemen met hoge precisie.

Drinklijnen
Drinklijnen
Voederlijnen
Voederlijnen

De Gier Drive Systems
+ 31 174 29 20 89

Markten
TuinbouwIntensieve veehouderijGewasbewaringUtiliteit
Aandrijfsystemen
Venlo-kasFolie-kasBreedkap-kasUtiliteitPluimveestalVarkensstalKoeienstalBewaarplaatsen
Producten
CatalogusBrochuresDocumentatie
Actueel
NieuwsEvenementenSupportWerken bijOver ons
Contact
De Gier Drive Systems

Westlandseweg 9
2291 PG Wateringen
Nederland
+31 174 29 20 89
sales@degierdrivesystems.com

Wij maken gebruik van cookies om uw bezoek te volgen en uw voorkeuren te onthouden. Ook kunnen er commerciële cookies geplaatst worden, accepteer deze voor de beste user experience. Bekijk ook ons Privacybeleid.
