GW10 1.3 1f 230V voor TGA-set
Artikeleigenschappen
Artikelnummer
P.GW10.3.230.13.T
Omschrijving
GW10 1.3 1f 230V voor TGA-set
T (50/60Hz) [Nm]
100 / -
n (50/60Hz) [rpm]
1,3 / -
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,09 / -
I (@ Y) (50/60Hz) [A]
1,1 / -
I (@ Δ) (50/60Hz) [A]
-
m [kg]
23
Artikelen
Omschrijving
GW10 1.3 3f 400V voor TGA-set
m [kg]
23
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
1,3 / 1,6
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Δ) (50/60Hz) [A]
0,9 / 0,9
I (@ Y) (50/60Hz) [A]
0,5 / 0,5
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 2.6 3f 400V voor TGA-set
m [kg]
23
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Δ) (50/60Hz) [A]
0,7 / 0,7
I (@ Y) (50/60Hz) [A]
0,4 / 0,4
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 5.2 3f 400V voor TGA-set
m [kg]
25
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 1.3 1f 230V voor TGA-set
m [kg]
23
T (50/60Hz) [Nm]
100 / -
n (50/60Hz) [rpm]
1,3 / -
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,09 / -
I (@ Δ) (50/60Hz) [A]
-
I (@ Y) (50/60Hz) [A]
1,1 / -
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 2.6 1f 230V voor TGA-set
m [kg]
23
T (50/60Hz) [Nm]
100 / -
n (50/60Hz) [rpm]
2,6 / -
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / -
I (@ Δ) (50/60Hz) [A]
-
I (@ Y) (50/60Hz) [A]
0,9 / -
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 5.2 1f 230V voor TGA-set
m [kg]
25
T (50/60Hz) [Nm]
100 / -
n (50/60Hz) [rpm]
5,2 / -
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / -
I (@ Δ) (50/60Hz) [A]
-
I (@ Y) (50/60Hz) [A]
1,3 / -
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 1.3 24VDC voor TGA-set
m [kg]
23
T (50/60Hz) [Nm]
100
n (50/60Hz) [rpm]
1,3
L [mm]
229
D [mm]
84
P (50/60Hz) [kW]
0,10
I (@ Δ) (50/60Hz) [A]
-
I (@ Y) (50/60Hz) [A]
6,5
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 2.6 24VDC voor TGA-set (IEC63)
m [kg]
23
T (50/60Hz) [Nm]
100
n (50/60Hz) [rpm]
2,6
L [mm]
229
D [mm]
84
P (50/60Hz) [kW]
0,24
I (@ Δ) (50/60Hz) [A]
-
I (@ Y) (50/60Hz) [A]
12,5
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW10 5.2 24VDC voor TGA-set (IEC63)
m [kg]
23
T (50/60Hz) [Nm]
100
n (50/60Hz) [rpm]
5.2
L [mm]
229
D [mm]
84
P (50/60Hz) [kW]
0,24
I (@ Δ) (50/60Hz) [A]
-
I (@ Y) (50/60Hz) [A]
12,5
F enkel [N]
1250
F dubbel [N]
2x1250
Boostfactor
Omschrijving
GW20 1.3 3f 400V voor TGA-set
m [kg]
23
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
1,3 / 1,6
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
F enkel [N]
3200
F dubbel [N]
2x3200
Boostfactor
Omschrijving
GW20 2.6 3f 400V voor TGA-set
m [kg]
23
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
191
D [mm]
124
P (50/60Hz) [kW]
0,18 / 0,22
I (@ Δ) (50/60Hz) [A]
1,2 / 1,2
I (@ Y) (50/60Hz) [A]
0,7 / 0,7
F enkel [N]
3200
F dubbel [N]
2x3200
Boostfactor
Omschrijving
GW20 5.2 3f 400V voor TGA-set
m [kg]
26
T (50/60Hz) [Nm]
200 / 160
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Δ) (50/60Hz) [A]
2,1 / 2,1
I (@ Y) (50/60Hz) [A]
1,2 / 1,2
F enkel [N]
3200
F dubbel [N]
2x3200
Boostfactor
| Artikel | Omschrijving | T (50/60Hz) [Nm] | n (50/60Hz) [rpm] | L [mm] | D [mm] | P (50/60Hz) [kW] | I (@ Y) (50/60Hz) [A] | I (@ Δ) (50/60Hz) [A] | m [kg] |
| P.GW10.3.400.13.T | GW10 1.3 3f 400V voor TGA-set | 100 / 80 | 1,3 / 1,6 | 191 | 124 | 0,09 / 0,11 | 0,5 / 0,5 | 0,9 / 0,9 | 23 |

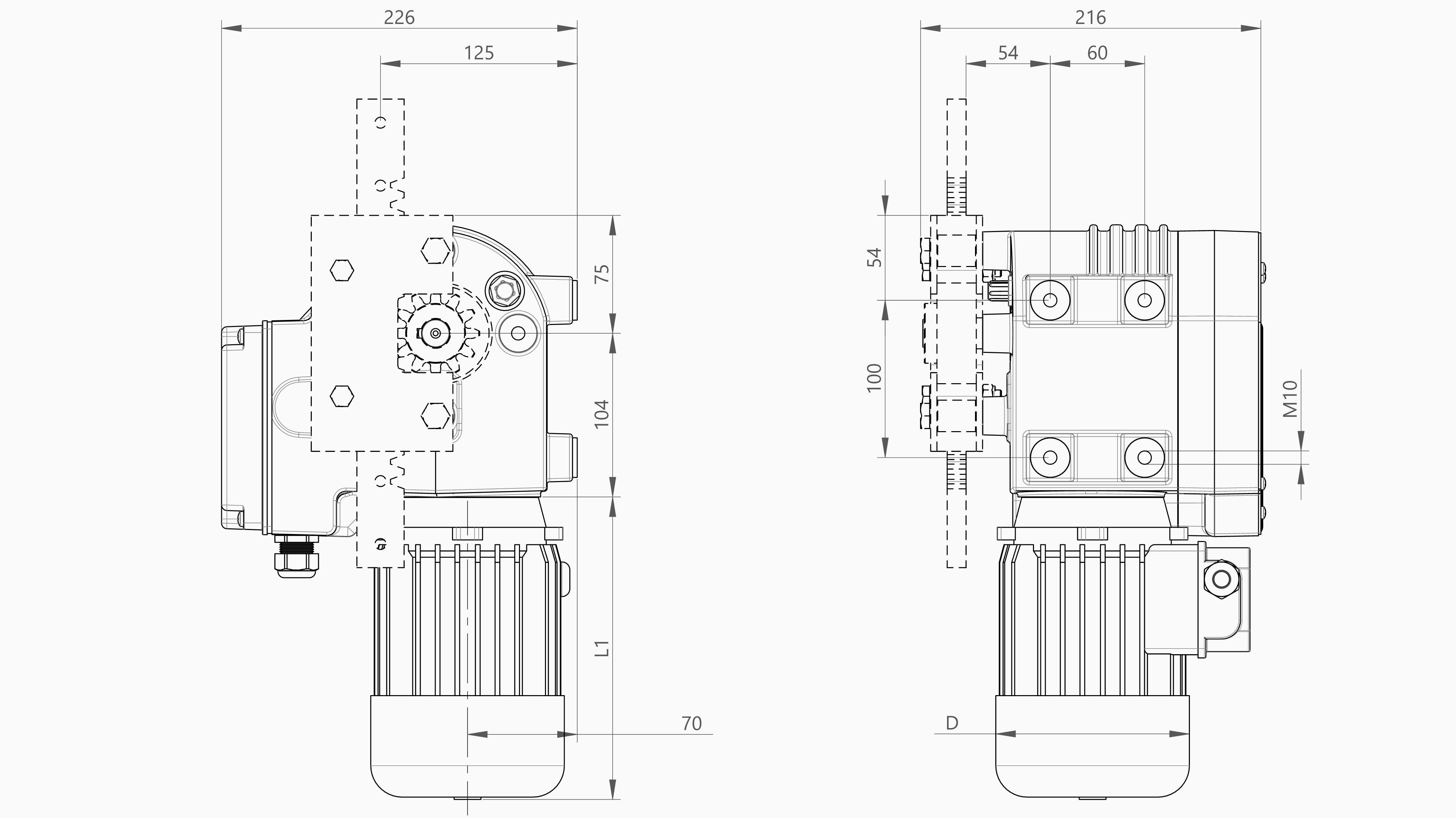

2 P.GW10.3.400.13.T 11 GW10 1.3 3f 400V voor TGA-set 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.400.26.T | GW10 2.6 3f 400V voor TGA-set | 100 / 80 | 2,6 / 3,1 | 168 | 124 | 0,09 / 0,11 | 0,4 / 0,4 | 0,7 / 0,7 | 23 |
2 P.GW10.3.400.26.T 11 GW10 2.6 3f 400V voor TGA-set 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.400.52.T | GW10 5.2 3f 400V voor TGA-set | 100 / 80 | 5,2 / 6,2 | 191 | 124 | 0,18 / 0,22 | 0,7 / 0,7 | 1,2 / 1,2 | 25 |
2 P.GW10.3.400.52.T 11 GW10 5.2 3f 400V voor TGA-set 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.230.13.T | GW10 1.3 1f 230V voor TGA-set | 100 / - | 1,3 / - | 191 | 124 | 0,09 / - | 1,1 / - | - | 23 |
2 P.GW10.3.230.13.T 11 GW10 1.3 1f 230V voor TGA-set 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.230.26.T | GW10 2.6 1f 230V voor TGA-set | 100 / - | 2,6 / - | 168 | 124 | 0,09 / - | 0,9 / - | - | 23 |
2 P.GW10.3.230.26.T 11 GW10 2.6 1f 230V voor TGA-set 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.230.52.T | GW10 5.2 1f 230V voor TGA-set | 100 / - | 5,2 / - | 191 | 124 | 0,18 / - | 1,3 / - | - | 25 |
2 P.GW10.3.230.52.T 11 GW10 5.2 1f 230V voor TGA-set 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.024.13.T | GW10 1.3 24VDC voor TGA-set | 100 | 1,3 | 229 | 84 | 0,10 | 6,5 | - | 23 |
2 P.GW10.3.024.13.T 11 GW10 1.3 24VDC voor TGA-set 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.024.26.T | GW10 2.6 24VDC voor TGA-set (IEC63) | 100 | 2,6 | 229 | 84 | 0,24 | 12,5 | - | 23 |
2 P.GW10.3.024.26.T 11 GW10 2.6 24VDC voor TGA-set (IEC63) 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW10.3.024.52.T | GW10 5.2 24VDC voor TGA-set (IEC63) | 100 | 5.2 | 229 | 84 | 0,24 | 12,5 | - | 23 |
2 P.GW10.3.024.52.T 11 GW10 5.2 24VDC voor TGA-set (IEC63) 12 13 P.GW10.400.26.T10.0.jpg 14 15 CAT_P.GW10.400.26.T10.0_2D.gif 17 16 10 | |||||||||
| P.GW20.400.13.T | GW20 1.3 3f 400V voor TGA-set | 200 / 160 | 1,3 / 1,6 | 191 | 124 | 0,18 / 0,22 | 0,7 / 0,7 | 1,2 / 1,2 | 23 |
2 P.GW20.400.13.T 11 GW20 1.3 3f 400V voor TGA-set 12 13 P.GW20.400.26.T20.0.jpg 14 15 CAT_P.GW20.400.26.T20.0_2D.gif 17 16 10 | |||||||||
| P.GW20.400.26.T | GW20 2.6 3f 400V voor TGA-set | 200 / 160 | 2,6 / 3,1 | 191 | 124 | 0,18 / 0,22 | 0,7 / 0,7 | 1,2 / 1,2 | 23 |
2 P.GW20.400.26.T 11 GW20 2.6 3f 400V voor TGA-set 12 13 P.GW20.400.26.T20.0.jpg 14 15 CAT_P.GW20.400.26.T20.0_2D.gif 17 16 10 | |||||||||
| P.GW20.400.52.T | GW20 5.2 3f 400V voor TGA-set | 200 / 160 | 5,2 / 6,2 | 220 | 145 | 0,37 / 0,44 | 1,2 / 1,2 | 2,1 / 2,1 | 26 |
2 P.GW20.400.52.T 11 GW20 5.2 3f 400V voor TGA-set 12 13 P.GW20.400.26.T20.0.jpg 14 15 CAT_P.GW20.400.26.T20.0_2D.gif 17 16 10 |
Algemene informatie
Het wereldwijde succes van De Gier Drive Systems vindt zijn oorsprong in de GW-series. Ze zijn betrouwbaar en doen dienst als aandrijfsystemen in de bedekte tuinbouw in zowel glazen- als foliekassen. Daarnaast zijn ze als aandrijfsystemen succesvol in de veeteelt, gewasbewaring, maar ook binnen de utiliteitsbouw. De GW-series kennen een zeer breed toepassingsgebied zoals natuurlijke ventilatie, scherming, hijsen of oplieren en daglichtcontrole.
Het grote succes van de GW-serie is te danken aan de volgende succesbepalende factoren:
- Compact en slim design
- Krachtig en zelfremmend
- Robuust en duurzaam
- Eenvoudig te monteren en installeren
- Onderhoudsarm en fluisterstil
- Perfecte prijs-kwaliteit verhouding
Kenmerken van de GW-motorreductoren:
- Verkrijgbaar in verschillende uitvoeringsvarianten (ventileren, schermen en oplieren).
- Aandrijfkoppels variërend van 80 tot en met 1500 Nm.
- Toerental bereik van 1,3 tot 30 omw/min. (1,6 tot 36 bij 60 Hz).
- Voorzien van lineair eindschakelsysteem met werk- en noodstop-eindschakelaars.
- Instelbaar schakelbereik van 0,2 tot max. 88 omwentelingen van de uitgaande as.
- Instelbaar schakelbereik van 1,0 tot max. 1400 omwentelingen van de uitgaande as bij 15 & 30 omw/min.
- Inschakelduur gelimiteerd tot maximaal 25 minuten (S3-30%).
- Voorbereid op inbouw van I-DE encoder voor positieterugmelding naar een klimaatregelaar.
- Zowel voet- als zijmontage mogelijk.
- Standaard geleverd in kleur De Gier Drive Systems Blue (RAL5009).
- Elektromotoren IEC, beschermingsklasse IP55 conform EN 600529.
- Inbus-aansluiting in de elektromotor-as voor mogelijkheid tot hand- of accuboormachine bediening.
- Geleverd inclusief montagevoorschrift, bevestigingsbouten en ontluchtingsplug in gripzakje.
- Individueel verpakt in een stevige kartonnen doos voorzien van GW type identificatiesticker.
- Montage handleiding met II-I B Attest ten behoeve van uw CE keurmerk beschikbaar.
- Optioneel is de GW-Motorreductor af fabriek te leveren met positieterugmelding door encoder (I-DE) of potentiometer.
- Elektromotoren zijn verkrijgbaar in diverse spanningen, frequenties en beschermingsklasses.
- Indien gewenst zijn elektromotoren te leveren met UL en CSA certificering.
