Buisbout Kruiskoppeling - 5/4" buis - S20
Artikeleigenschappen
Artikelnummer
P.BBKRKZ.D125.S20
Omschrijving
Buisbout Kruiskoppeling - 5/4" buis - S20
Tmax [Nm]
550
Db [mm]
43
L1 [mm]
310
L2 [mm]
120
m [kg]
2,7
Artikelen
Omschrijving
Buisbout Kruiskoppeling 1" S20 300 Nm 45°
m [kg]
1,6
A
D100
B
S20
Tmax [Nm]
300
A [°]
45
Db [inch]
1
Db [mm]
34
Db [mm]
-
D2 [mm]
26
D3 [mm]
60
L1 [mm]
305
L2 [mm]
115
L3 [mm]
106
Boostfactor
Omschrijving
Buisbout Kruiskoppeling - 5/4" buis - S20
m [kg]
2,7
A
D125
B
S20
Tmax [Nm]
550
A [°]
45
Db [inch]
5/4
Db [mm]
43
Db [mm]
-
D2 [mm]
26
D3 [mm]
60
L1 [mm]
310
L2 [mm]
120
L3 [mm]
127
Boostfactor
| Artikel | Omschrijving | Tmax [Nm] | Db [mm] | L1 [mm] | L2 [mm] | m [kg] |
| P.BBKRKZ.D100.S20 | Buisbout Kruiskoppeling 1" S20 300 Nm 45° | 300 | 34 | 305 | 115 | 1,6 |
2 P.BBKRKZ.D100.S20 13 Buisbout Kruiskoppeling 1" S20 300 Nm 45° 16 20 P.BBKRKZ.D000.S20.jpg 21 10 CAT_P.BBKRKZ.D000.S20_2D.gif | ||||||
| P.BBKRKZ.D125.S20 | Buisbout Kruiskoppeling - 5/4" buis - S20 | 550 | 43 | 310 | 120 | 2,7 |
2 P.BBKRKZ.D125.S20 13 Buisbout Kruiskoppeling - 5/4" buis - S20 16 20 P.BBKRKZ.D000.S20.jpg 21 10 CAT_P.BBKRKZ.D000.S20_2D.gif |
Algemene informatie

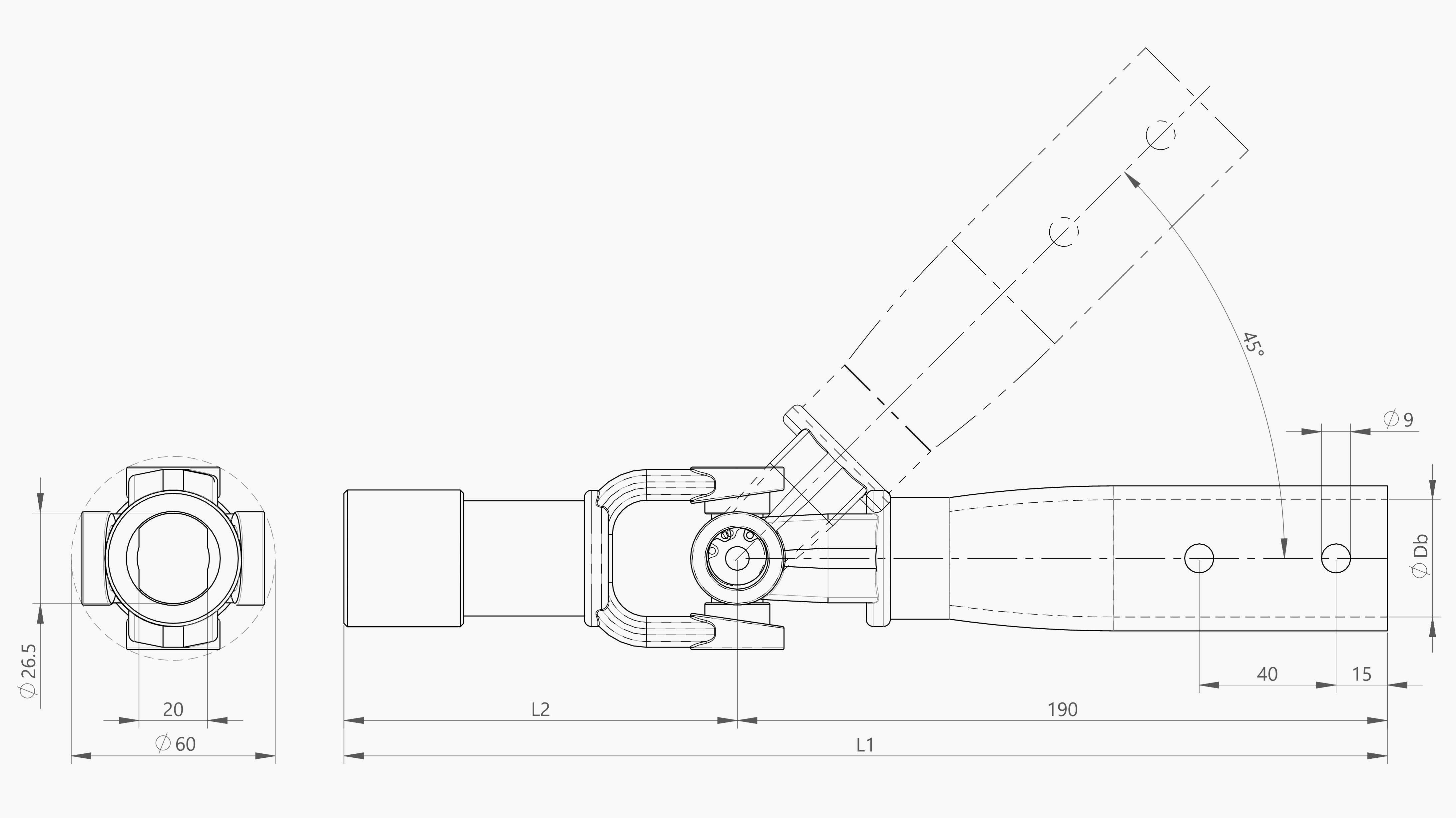

Een kruiskoppeling, ook wel cardankoppeling genoemd, maakt het mogelijk om koppel over te brengen tussen assen die een hoek ten opzichte van elkaar maken. Afhankelijk van de toegepaste kruiskoppeling bedraagt de maximale hoek 30° of 45°. Ook het maximaal overdraagbare koppel is afhankelijk van het toegepaste type kruiskoppeling. De kruiskoppelingen zijn beschikbaar met diverse aansluit mogelijkheden zoals lassen maar ook buis-bout verbindingen.
