Ventana abatible en fachada con cremalleras
●
●
HomeSistemasSistemas de accionamiento para invernaderos de cristalSistemas de accionamiento para ventilación en fachadaVentilación en fachada con cremalleras

Ventana abatible en fachada con cremalleras

¿Cómo puedo hacer un cálculo?

Nuestros expertos estarán encantados de ayudarle con información.

Imprime esta sistema

Haga clic aquí para crear un PDF de la página

Download

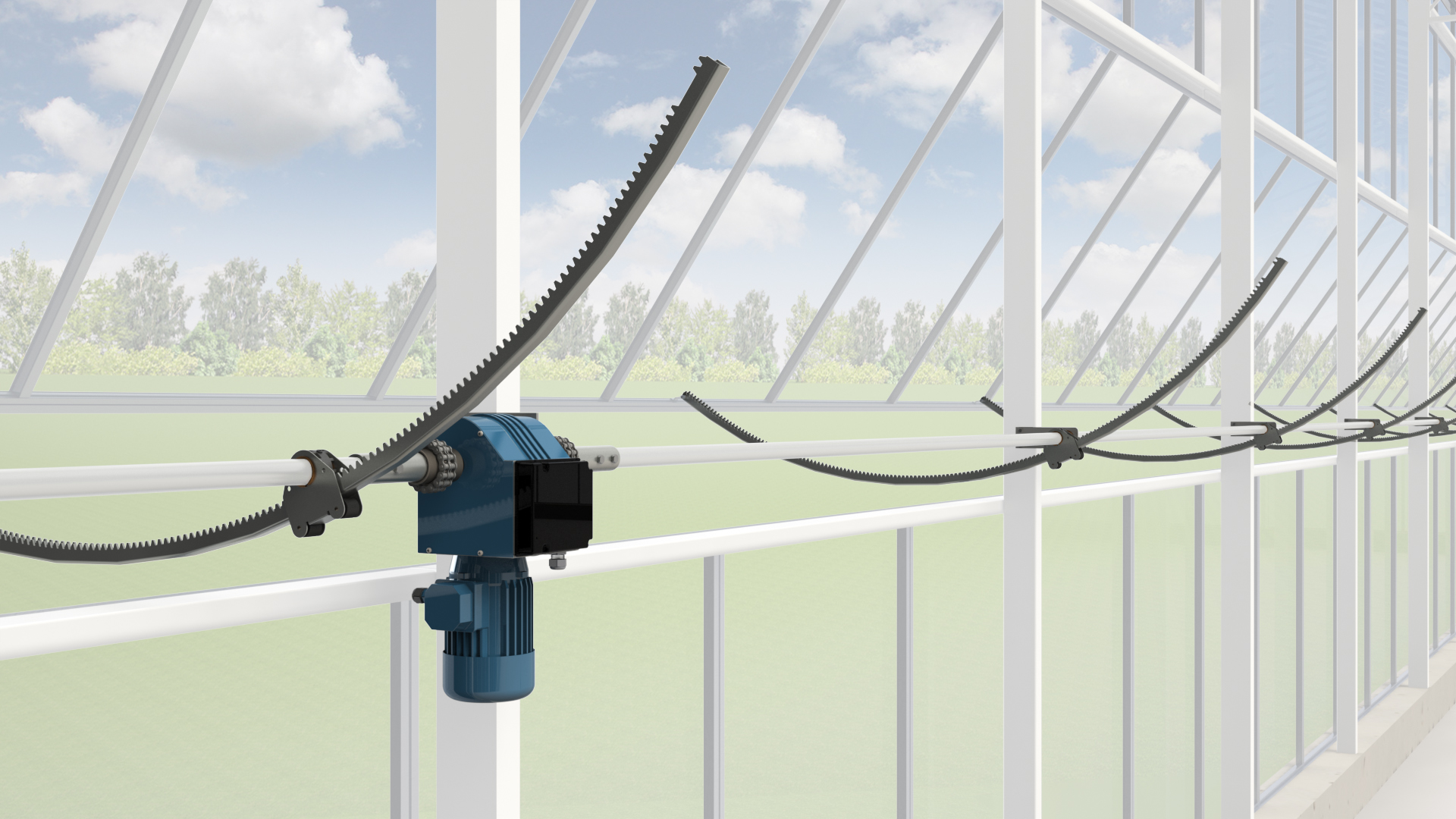

Las ventanas abatabiles en fachada se usan por ejemplo en invernaderos Venlo. Estas ventanas están accionadas por motor-reductores GW y cremalleras THG30. El tubo de accionamiento de este sistema está apoyado en chapas cojinete de 1" que están fijadas en los postes principales y secundarios. el diseño de este sistema se basa en el uso de tubo de accionamiento de 1" (Ø 33,7mm).

  • Gran capacidad de ventilación en combinación con ventilación estándar de techo.
  • Fácil de montar en postes y ventanas.
  • Se pueden usar cremalleras curvadas para reducir el impacto en el invernadero.
  • Adecuado para ejes de accionamiento. prefabricados de 1".

Motorreductor GW

Número de artículoDescripciónT (50/60Hz) [Nm]n (50/60Hz) [rpm]L [mm]D [mm]P (50/60Hz) [kW]I (@ Y) (50/60Hz) [A]I (@ Δ) (50/60Hz) [A]m [kg]
P.GW10.3.400.26.KWGW10 2.6 3f 400V con CW+CH 10B z16100 / 802,6 / 3,11681240,09 / 0,110,4 / 0,40,7 / 0,721
P.GW30.400.26.KWGW30 2.6 3f 400V con CW+CH 10B z16300 / 2402,6 / 3,12201450,25 / 0,300,8 / 0,81,4 / 1,424
P.GW40.400.26.KWGW40 2.6 3f 400V con CW+CH 10B z16400 / 3202,6 / 3,12201590,37 / 0,441,0 / 1,01,7 / 1,729
P.GW80.400.26.KWGW80 2.6 3f 400V con CW+CH 10B z16800 / 6402,6 / 3,12181590,55 / 0,661,5 / 1,52,6 / 2,631
Número de artículo
P.GW10.3.400.26.KW
Descripción
GW10 2.6 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
100 / 80
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
168
D [mm]
124
P (50/60Hz) [kW]
0,09 / 0,11
I (@ Y) (50/60Hz) [A]
0,4 / 0,4
I (@ Δ) (50/60Hz) [A]
0,7 / 0,7
m [kg]
21
Número de artículo
P.GW30.400.26.KW
Descripción
GW30 2.6 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
24
Número de artículo
P.GW40.400.26.KW
Descripción
GW40 2.6 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,0
I (@ Δ) (50/60Hz) [A]
1,7 / 1,7
m [kg]
29
Número de artículo
P.GW80.400.26.KW
Descripción
GW80 2.6 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
800 / 640
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
218
D [mm]
159
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
31

Piñón para cadena soldado a tubo

Número de artículoDescripciónTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.BBKWL10B.Z16.D100Piñón para cadena soldado a tubo 10B z16 - 1"42034961500,8
Número de artículo
P.BBKWL10B.Z16.D100
Descripción
Piñón para cadena soldado a tubo 10B z16 - 1"
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8

Piñon soldable barra de mando

Número de artículoDescripciónCadenaEjeTmax [Nm]Db [mm]D [mm]L [mm]m [kg]
P.LKWL10B.Z16.D125Piñon soldable barra de mando 10B z16 - 5/4"10B z16D1254204396300,4
Número de artículo
P.LKWL10B.Z16.D125
Descripción
Piñon soldable barra de mando 10B z16 - 5/4"
Cadena
10B z16
Eje
D125
Tmax [Nm]
420
Db [mm]
43
D [mm]
96
L [mm]
30
m [kg]
0,4

Placa de montaje GW recta

Número de artículoDescripciónA [mm]L [mm]m [kg]
P.MP.GW.R.A163Placa de montaje GW recta A163 L1741631741,2
Número de artículo
P.MP.GW.R.A163
Descripción
Placa de montaje GW recta A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2

Caja piñón para cremallera

Número de artículoDescripciónT [Nm]s [mm/rpm]Usom [kg]
P.THG30.UNIT.UCaja de engranajes Universal10,4138,23Intens0,43
Número de artículo
P.THG30.UNIT.U
Descripción
Caja de engranajes Universal
T [Nm]
10,4
s [mm/rpm]
138,23
Uso
Intens
m [kg]
0,43

Cremallera y piñón THG30

Número de artículoDescripciónF [N]L [mm]B [mm]D [mm]m [kg]
P.THG30.3.L1199THG30 Piñón 3 mm L=1199 mm45011992531,8
P.THG30.3.L1250THG30 Piñón 3 mm L=1250 mm45012502531,9
P.THG30.3.L1300THG30 Piñón 3 mm L=1300 mm45013002532,0
P.THG30.3.L1350THG30 Heugel 3 mm L=1350 mm45013502532,1
P.THG30.3.L1400THG30 Piñón 3 mm L=1400 mm45014002532,2
P.THG30.3.L1451THG30 Piñón 3 mm L=1451 mm45014512532,2
P.THG30.3.L1500THG30 Piñón 3 mm L=1500 mm45015002532,2
P.THG30.3.L1551THG30 Piñón 3 mm L=1551 mm45015512532,4
P.THG30.3.L1601THG30 Heugel 3 mm L=1601 mm45016012532,5
Número de artículo
P.THG30.3.L1199
Descripción
THG30 Piñón 3 mm L=1199 mm
F [N]
450
L [mm]
1199
B [mm]
25
D [mm]
3
m [kg]
1,8
Número de artículo
P.THG30.3.L1250
Descripción
THG30 Piñón 3 mm L=1250 mm
F [N]
450
L [mm]
1250
B [mm]
25
D [mm]
3
m [kg]
1,9
Número de artículo
P.THG30.3.L1300
Descripción
THG30 Piñón 3 mm L=1300 mm
F [N]
450
L [mm]
1300
B [mm]
25
D [mm]
3
m [kg]
2,0
Número de artículo
P.THG30.3.L1350
Descripción
THG30 Heugel 3 mm L=1350 mm
F [N]
450
L [mm]
1350
B [mm]
25
D [mm]
3
m [kg]
2,1
Número de artículo
P.THG30.3.L1400
Descripción
THG30 Piñón 3 mm L=1400 mm
F [N]
450
L [mm]
1400
B [mm]
25
D [mm]
3
m [kg]
2,2
Número de artículo
P.THG30.3.L1451
Descripción
THG30 Piñón 3 mm L=1451 mm
F [N]
450
L [mm]
1451
B [mm]
25
D [mm]
3
m [kg]
2,2
Número de artículo
P.THG30.3.L1500
Descripción
THG30 Piñón 3 mm L=1500 mm
F [N]
450
L [mm]
1500
B [mm]
25
D [mm]
3
m [kg]
2,2
Número de artículo
P.THG30.3.L1551
Descripción
THG30 Piñón 3 mm L=1551 mm
F [N]
450
L [mm]
1551
B [mm]
25
D [mm]
3
m [kg]
2,4
Número de artículo
P.THG30.3.L1601
Descripción
THG30 Heugel 3 mm L=1601 mm
F [N]
450
L [mm]
1601
B [mm]
25
D [mm]
3
m [kg]
2,5

Cremallera curvada hacia dentro

Número de artículoDescripciónR [mm]
P.THG30.R1000.BINTHG30 curvado R=1000 interior1000
P.THG30.R1200.BINTHG30 curvado R=1200 interior1200
P.THG30.R1300.BINTHG30 curvado R=1300 interior1300
P.THG30.R1400.BINTHG30 curvado R=1400 interior1400
P.THG30.R1500.BINTHG30 curvado R=1500 interior1500
P.THG30.R1550.BINTHG30 curvado R=1550 interior1550
P.THG30.R1600.BINTHG30 curvado R=1600 interior1600
Número de artículo
P.THG30.R1000.BIN
Descripción
THG30 curvado R=1000 interior
R [mm]
1000
Número de artículo
P.THG30.R1200.BIN
Descripción
THG30 curvado R=1200 interior
R [mm]
1200
Número de artículo
P.THG30.R1300.BIN
Descripción
THG30 curvado R=1300 interior
R [mm]
1300
Número de artículo
P.THG30.R1400.BIN
Descripción
THG30 curvado R=1400 interior
R [mm]
1400
Número de artículo
P.THG30.R1500.BIN
Descripción
THG30 curvado R=1500 interior
R [mm]
1500
Número de artículo
P.THG30.R1550.BIN
Descripción
THG30 curvado R=1550 interior
R [mm]
1550
Número de artículo
P.THG30.R1600.BIN
Descripción
THG30 curvado R=1600 interior
R [mm]
1600

Cremallera curvada hacia fuera

Número de artículoDescripciónR [mm]
P.THG30.R1000.BUITHG30 curvado R=1000 exterior1000
P.THG30.R1200.BUITHG30 curvado R=1200 exterior1200
P.THG30.R1300.BUITHG30 curvado R=1300 exterior1300
P.THG30.R1400.BUITHG30 curvado R=1400 exterior1400
P.THG30.R1600.BUITHG30 curvado R=1600 exterior1600
Número de artículo
P.THG30.R1000.BUI
Descripción
THG30 curvado R=1000 exterior
R [mm]
1000
Número de artículo
P.THG30.R1200.BUI
Descripción
THG30 curvado R=1200 exterior
R [mm]
1200
Número de artículo
P.THG30.R1300.BUI
Descripción
THG30 curvado R=1300 exterior
R [mm]
1300
Número de artículo
P.THG30.R1400.BUI
Descripción
THG30 curvado R=1400 exterior
R [mm]
1400
Número de artículo
P.THG30.R1600.BUI
Descripción
THG30 curvado R=1600 exterior
R [mm]
1600

Abrazadera de ventana

Número de artículoDescripciónm [kg]
P.THG30.RBAbrazadera de ventana de aluminio THG300,06
Número de artículo
P.THG30.RB
Descripción
Abrazadera de ventana de aluminio THG30
m [kg]
0,06

Placa de cojinete deslizante

Número de artículoDescripciónA [mm]L [mm]m [kg]
P.GL100.R.L100Placa de cojinete deslizante 1" R A52 L100 mm521000,14
P.GL100.R.L120Placa de cojinete deslizante 1" R A72 L120 mm721200,17
P.GL100.R.L140Placa de cojinete deslizante 1" R A92 L140 mm921400,19
Número de artículo
P.GL100.R.L100
Descripción
Placa de cojinete deslizante 1" R A52 L100 mm
A [mm]
52
L [mm]
100
m [kg]
0,14
Número de artículo
P.GL100.R.L120
Descripción
Placa de cojinete deslizante 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17
Número de artículo
P.GL100.R.L140
Descripción
Placa de cojinete deslizante 1" R A92 L140 mm
A [mm]
92
L [mm]
140
m [kg]
0,19

Más posibilidades disponibles bajo petición

Soporte de pie con rodamiento

Número de artículoDescripciónA [mm]H [mm]D1 [mm]m [kg]
P.LHP.207Soporte de pie con rodamiento 1"4079350,6
Número de artículo
P.LHP.207
Descripción
Soporte de pie con rodamiento 1"
A [mm]
40
H [mm]
79
D1 [mm]
35
m [kg]
0,6

Sistemas de accionamiento para ventilación en fachada

Para una ventilación natural adicional, se utiliza la ventilación de fachada en determinados cultivos o condiciones climáticas. Instalando ventanas correderas o abatibles en las fachadas se pueden conseguir mayores índices de ventilación y se crea una especie de efecto chimenea. Las ventanas correderas verticales, en comparación con las ventanas abatibles, es que se pueden integrar de forma más compacta en la fachada. A veces también se utilizan en plantas y viveros sectores en combinación con sistemas de transporte interno para el paso de contenedores. Esto permite que estos sean transportados desde el área del invernadero al área de cultivo al aire libre y viceversa. Para que esto sea posible, ofrecemos una amplia gama de unidades confiables.
