Ventilación MX1 Cabrio con cremalleras THG30
Ventilación MX1 Cabrio con cremalleras THG30
Nuestros expertos estarán encantados de ayudarle con información.

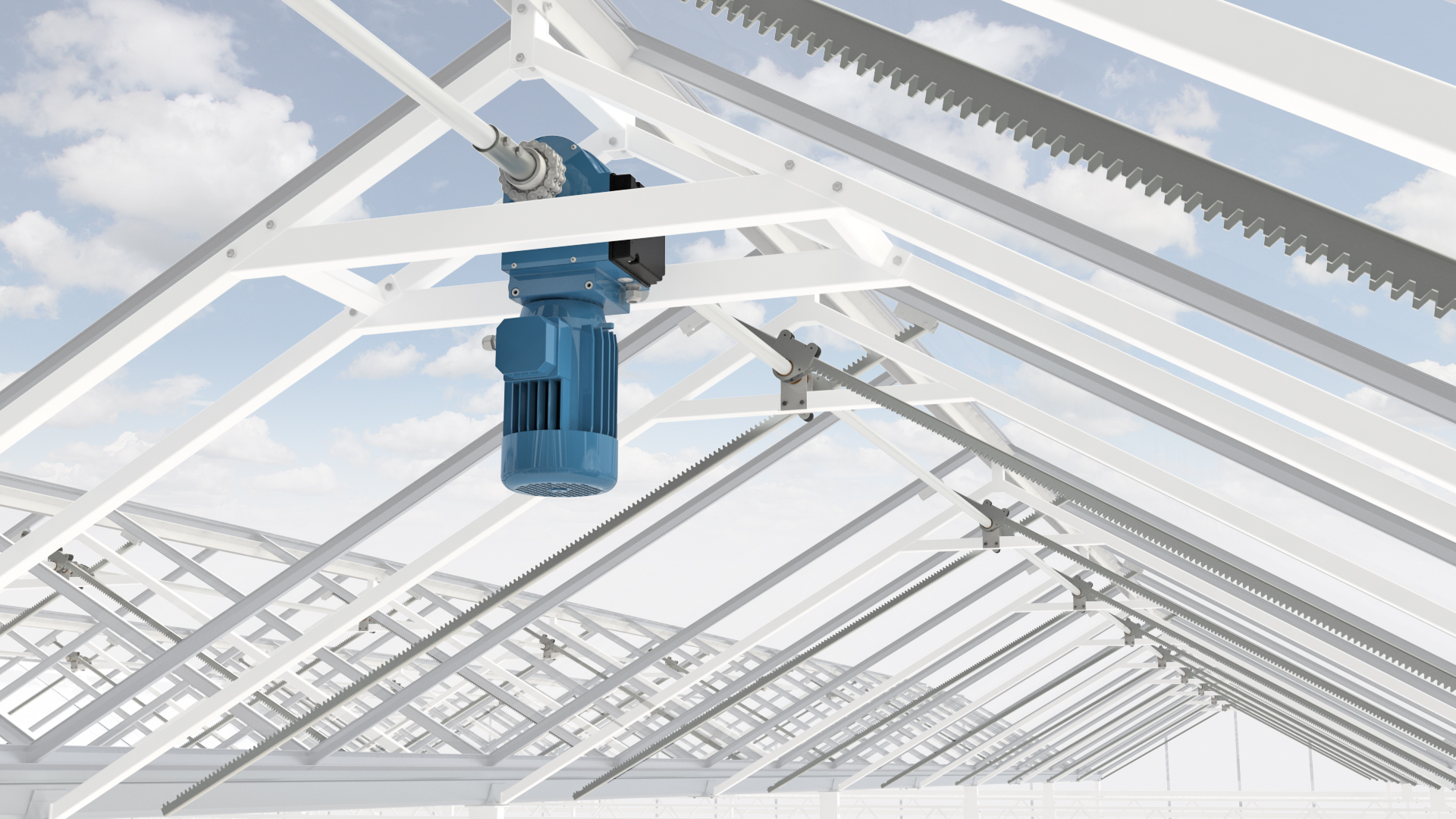

Ventilación MX1 Cabrio con cremalleras THG30 se usa en invernaderos VENLO. El sistema de tracción está montado en estructuras que se conectan a las canaletas y canaletas de condensación en la cumbrera. El sistema se basa en un tubo de accionamiento central de 1" (Ø 33,7mm) apoyado en chapas cojinete i accionado por un motor-reductor GW. Las ventanas de ventilación contínuas a ambos lados de la cumbrera se abren con cremalleras THG30.
- Sistema de tracción muy robusto y fiable.
- Adecuación óptima de las plantas al aire exterior.
- Plantas protegidas del hielo, tormentas y lluvia.
- Possibilidad de regular la ventilación mediante el hueco.
- Adecuado para tubos de accionamiento prefabricados de 1".
- Inversor opcional para cierre rápido de la ventana.
Motorreductor GW
| Número de artículo | Descripción | T (50/60Hz) [Nm] | n (50/60Hz) [rpm] | L [mm] | D [mm] | P (50/60Hz) [kW] | I (@ Y) (50/60Hz) [A] | I (@ Δ) (50/60Hz) [A] | m [kg] |
| P.GW30.400.26.KW | GW30 2.6 3f 400V con CW+CH 10B z16 | 300 / 240 | 2,6 / 3,1 | 220 | 145 | 0,25 / 0,30 | 0,8 / 0,8 | 1,4 / 1,4 | 24 |
 2 P.GW30.400.26.KW 11 GW30 2.6 3f 400V con CW+CH 10B z16 12 13 P.GW30.400.26.KW.jpg 14 15 CAT_P.GW30.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW30.400.52.KW | GW30 5.2 3f 400V con CW+CH 10B z16 | 300 / 240 | 5,2 / 6,2 | 220 | 145 | 0,37 / 0,44 | 1,2 / 1,2 | 2,1 / 2,1 | 27 |
2 P.GW30.400.52.KW 11 GW30 5.2 3f 400V con CW+CH 10B z16 12 13 P.GW30.400.26.KW.jpg 14 15 CAT_P.GW30.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW40.400.26.KW | GW40 2.6 3f 400V con CW+CH 10B z16 | 400 / 320 | 2,6 / 3,1 | 220 | 159 | 0,37 / 0,44 | 1,0 / 1,0 | 1,7 / 1,7 | 29 |
 2 P.GW40.400.26.KW 11 GW40 2.6 3f 400V con CW+CH 10B z16 12 13 P.GW80.400.26.KW.jpg 14 15 CAT_P.GW80.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW40.3.400.52.KW | GW40 5.2 3f 400V con CW+CH 10B z16 | 400 / 320 | 5,2 / 6,2 | 220 | 137 | 0,55 / 0,66 | 1,5 / 1,5 | 2,6 / 2,6 | 29 |
2 P.GW40.3.400.52.KW 11 GW40 5.2 3f 400V con CW+CH 10B z16 12 13 P.GW80.400.26.KW.jpg 14 15 CAT_P.GW80.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW40.400.80.KW | GW40 8.0 3f 400V con CW+CH 10B z16 | 400 / 320 | 8,0 / 9,6 | 242 | 159 | 0,75 / 0,75 | 2,0 / 2,4 | 3,5 / 4,2 | 33 |
2 P.GW40.400.80.KW 11 GW40 8.0 3f 400V con CW+CH 10B z16 12 13 P.GW80.400.26.KW.jpg 14 15 CAT_P.GW80.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW80.400.26.KW | GW80 2.6 3f 400V con CW+CH 10B z16 | 800 / 640 | 2,6 / 3,1 | 218 | 159 | 0,55 / 0,66 | 1,5 / 1,5 | 2,6 / 2,6 | 31 |
2 P.GW80.400.26.KW 11 GW80 2.6 3f 400V con CW+CH 10B z16 12 13 P.GW80.400.26.KW.jpg 14 15 CAT_P.GW80.400.26.KW_2D.gif 17 16 10 | |||||||||
| P.GW80.2.400.40.KW | GW80 4.0 3f 400V con CW+CH 10B z16 (d25) | 800 / 640 | 4,0 / 4,8 | 242 | 159 | 0,75 / 0,90 | 2,0 / 2,0 | 3,5 / 3,5 | 38 |
2 P.GW80.2.400.40.KW 11 GW80 4.0 3f 400V con CW+CH 10B z16 (d25) 12 13 P.GW80.400.26.KW.jpg 14 15 CAT_P.GW80.400.26.KW_2D.gif 17 16 10 |
Número de artículo
Descripción
GW30 2.6 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,25 / 0,30
I (@ Y) (50/60Hz) [A]
0,8 / 0,8
I (@ Δ) (50/60Hz) [A]
1,4 / 1,4
m [kg]
24
Número de artículo
Descripción
GW30 5.2 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
300 / 240
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
145
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,2 / 1,2
I (@ Δ) (50/60Hz) [A]
2,1 / 2,1
m [kg]
27
Número de artículo
Descripción
GW40 2.6 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
220
D [mm]
159
P (50/60Hz) [kW]
0,37 / 0,44
I (@ Y) (50/60Hz) [A]
1,0 / 1,0
I (@ Δ) (50/60Hz) [A]
1,7 / 1,7
m [kg]
29
Número de artículo
Descripción
GW40 5.2 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
5,2 / 6,2
L [mm]
220
D [mm]
137
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
29
Número de artículo
Descripción
GW40 8.0 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
400 / 320
n (50/60Hz) [rpm]
8,0 / 9,6
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,75 / 0,75
I (@ Y) (50/60Hz) [A]
2,0 / 2,4
I (@ Δ) (50/60Hz) [A]
3,5 / 4,2
m [kg]
33
Número de artículo
Descripción
GW80 2.6 3f 400V con CW+CH 10B z16
T (50/60Hz) [Nm]
800 / 640
n (50/60Hz) [rpm]
2,6 / 3,1
L [mm]
218
D [mm]
159
P (50/60Hz) [kW]
0,55 / 0,66
I (@ Y) (50/60Hz) [A]
1,5 / 1,5
I (@ Δ) (50/60Hz) [A]
2,6 / 2,6
m [kg]
31
Número de artículo
Descripción
GW80 4.0 3f 400V con CW+CH 10B z16 (d25)
T (50/60Hz) [Nm]
800 / 640
n (50/60Hz) [rpm]
4,0 / 4,8
L [mm]
242
D [mm]
159
P (50/60Hz) [kW]
0,75 / 0,90
I (@ Y) (50/60Hz) [A]
2,0 / 2,0
I (@ Δ) (50/60Hz) [A]
3,5 / 3,5
m [kg]
38
Piñon soldable barra de mando
Piñón para cadena soldado a tubo
| Número de artículo | Descripción | Cadena | Eje | Tmax [Nm] | Db [mm] | D [mm] | L [mm] | m [kg] |
| P.BBKWL10B.Z16.D100 | Piñón para cadena soldado a tubo 10B z16 - 1" | 10B z16 | D100 | 420 | 34 | 96 | 150 | 0,8 |
 2 P.BBKWL10B.Z16.D100 11 Piñón para cadena soldado a tubo 10B z16 - 1" 12 13 P.BBKWL10B.Z16.D100.jpg 15 16 CAT_P.BBKWL10B.Z16.D125_2D.gif 17 10 |
Número de artículo
Descripción
Piñón para cadena soldado a tubo 10B z16 - 1"
Cadena
10B z16
Eje
D100
Tmax [Nm]
420
Db [mm]
34
D [mm]
96
L [mm]
150
m [kg]
0,8
Placa de montaje GW recta
| Número de artículo | Descripción | A [mm] | L [mm] | m [kg] |
| P.MP.GW.R.A163 | Placa de montaje GW recta A163 L174 | 163 | 174 | 1,2 |
Número de artículo
Descripción
Placa de montaje GW recta A163 L174
A [mm]
163
L [mm]
174
m [kg]
1,2
Caja piñón para cremallera
| Número de artículo | Descripción | T [Nm] | s [mm/rpm] | Uso | m [kg] |
| P.THG30.UNIT.U | Caja de engranajes Universal | 10,4 | 138,23 | Intens | 0,43 |
Número de artículo
Descripción
Caja de engranajes Universal
T [Nm]
10,4
s [mm/rpm]
138,23
Uso
Intens
m [kg]
0,43
Cremallera y piñón THG30
| Número de artículo | Descripción | F [N] | L [mm] | B [mm] | D [mm] | m [kg] |
| P.THG30.3.L1852 | THG30 Piñón 3 mm L=18532 mm | 450 | 1852 | 25 | 3 | 2,8 |
 2 P.THG30.3.L1852 11 THG30 Piñón 3 mm L=18532 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.3.L0000_2D.gif | ||||||
| P.THG30.3.L1903 | THG30 Piñón 3 mm L=1903 mm | 450 | 1903 | 25 | 3 | 2,9 |
2 P.THG30.3.L1903 11 THG30 Piñón 3 mm L=1903 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.3.L0000_2D.gif | ||||||
| P.THG30.3.L2305 | THG30 Piñón 3 mm L=2305 mm | 450 | 2305 | 25 | 3 | 3,5 |
2 P.THG30.3.L2305 11 THG30 Piñón 3 mm L=2305 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.3.L0000_2D.gif | ||||||
| P.THG30.3.L2406 | THG30 Piñón 3 mm L=2406 mm | 450 | 2406 | 25 | 3 | 3,7 |
2 P.THG30.3.L2406 11 THG30 Piñón 3 mm L=2406 mm 12 13 RAW_P.THG30.0.L0000.jpg 14 10 CAT_P.THG30.3.L0000_2D.gif |
Número de artículo
Descripción
THG30 Piñón 3 mm L=18532 mm
F [N]
450
L [mm]
1852
B [mm]
25
D [mm]
3
m [kg]
2,8
Número de artículo
Descripción
THG30 Piñón 3 mm L=1903 mm
F [N]
450
L [mm]
1903
B [mm]
25
D [mm]
3
m [kg]
2,9
Número de artículo
Descripción
THG30 Piñón 3 mm L=2305 mm
F [N]
450
L [mm]
2305
B [mm]
25
D [mm]
3
m [kg]
3,5
Número de artículo
Descripción
THG30 Piñón 3 mm L=2406 mm
F [N]
450
L [mm]
2406
B [mm]
25
D [mm]
3
m [kg]
3,7
Abrazadera de ventana
| Número de artículo | Descripción | m [kg] |
| P.THG30.RB | Abrazadera de ventana de aluminio THG30 | 0,06 |
Placa de cojinete deslizante
| Número de artículo | Descripción | A [mm] | L [mm] | m [kg] |
| P.GL100.R.L100 | Placa de cojinete deslizante 1" R A52 L100 mm | 52 | 100 | 0,14 |
 2 P.GL100.R.L100 11 Placa de cojinete deslizante 1" R A52 L100 mm 12 10 P.GL100.R.L000.jpg | ||||
| P.GL100.R.L120 | Placa de cojinete deslizante 1" R A72 L120 mm | 72 | 120 | 0,17 |
2 P.GL100.R.L120 11 Placa de cojinete deslizante 1" R A72 L120 mm 12 10 P.GL100.R.L000.jpg | ||||
| P.GL100.R.L140 | Placa de cojinete deslizante 1" R A92 L140 mm | 92 | 140 | 0,19 |
2 P.GL100.R.L140 11 Placa de cojinete deslizante 1" R A92 L140 mm 12 10 P.GL100.R.L000.jpg |
Número de artículo
Descripción
Placa de cojinete deslizante 1" R A52 L100 mm
A [mm]
52
L [mm]
100
m [kg]
0,14
Número de artículo
Descripción
Placa de cojinete deslizante 1" R A72 L120 mm
A [mm]
72
L [mm]
120
m [kg]
0,17
Número de artículo
Descripción
Placa de cojinete deslizante 1" R A92 L140 mm
A [mm]
92
L [mm]
140
m [kg]
0,19
Más posibilidades disponibles bajo petición
