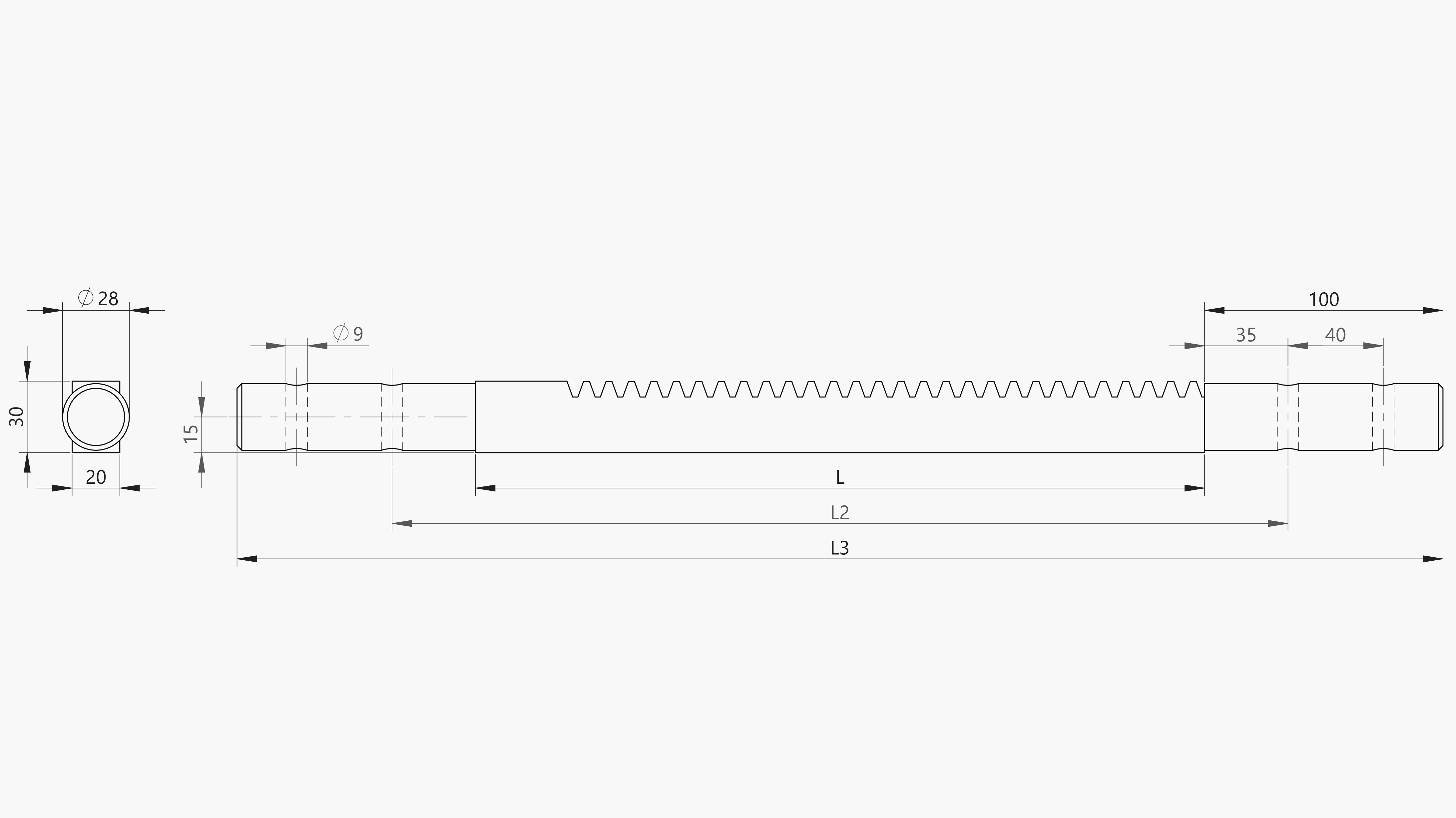

THG55 Rack L=1900 mm

Información general

Conseguir un clima óptimo en el invernadero es importante para conseguir su máximo rendimiento. Una ventilación natural equilibrada en los distintos departamentos del invernadero contribuye a ello. Para ello le ofrecemos una amplia gama de sistemas de cremallera y piñón para invernaderos tipo VENLO. Estos sistemas están acoplados a los tubos de tiro/empuje del sistema de ventilación, con los que se abren o cierran las ventanas cenitales. Distinguimos varias posibilidades.

THG Montaje de columna para la ventilación por cerchas de carril
La serie THG RK está diseñada para el montaje contra la columna. Los sistemas se colocan, por así decirlo, alrededor de la columna y luego se sujetan con pernos. Un motorreductor GW acciona un eje de accionamiento, que está conectado a la caja de engranajes y pone en movimiento el piñón. La cremallera, a continuación, acciona un tubo de tiro/empuje, con el que las ventanas se abren y se cierran. La caja de engranajes cuenta con una placa de cojinetes integrada de 5/4" para el tubo de contrario a la ventilación.

Ventajas del montaje en columna
- Máximo rendimiento de luz, mínima sombra.
- Muy fácil de instalar en la columna.
- Transferencia ideal de la fuerza en la columna.
- Adecuado para la prefabricación de ejes de transmisión.
- Especialmente adecuado para ventanas de ventilación más ligeras.

THG RKGC ventilación de fachada frontal
Cuando se trata de ventilación, es importante que toda la sección del invernadero esté ventilada de forma óptima y que no haya zonas donde las condiciones estén lejos de ser idóneas. En los invernaderos VENLO y en los sistemas de ventilación por cerchas de carril, las ventanas de ventilación están en una posición central por encima del riel. Esto crea una zona que no se ventila tan bien. En este caso la ventilación de la sección final, contra las fachadas frontales, es una solución para lograr un control óptimo del clima. El THG RKGC es una caja de engranajes con cremallera especialmente diseñada para accionar las ventanas del final de la fachada frontal. El accionamiento de la caja de engranajes con cremallera se lleva a cabo por un motorreductor GW. La cremallera propulsa el tubo de tiro/empuje. La entrega de serie se lleva a cabo a través de las cremalleras.

Montaje de riel con THG en ventilación por cerchas de carril
Una alternativa al montaje en la columna es montar sistemas de cremallera y piñón en el riel. Para ello ofrecemos el accionamiento THGR, un accionamiento potente que no requiere mantenimiento para la ventilación en invernaderos tipo VENLO. Un motorreductor GW acciona un eje de accionamiento, que está conectado a la caja de engranajes con cremallera que pone en movimiento el piñón. La cremallera seguidamente, acciona un tubo de tiro/empuje, con el que las ventanas se abren y se cierran. Los ejes de accionamiento están soportados por placas de cojinetes deslizantes que se montan en los rieles.

Ventilación de fachada frontal con THG RGC
El THG RGC es una caja de cremallera que está destinada a conducir las ventanas de ventilación de la pared final. La caja de cremallera es impulsada por una caja de engranajes de motor GW. El engranaje de cremallera acciona el tubo de empuje y tracción. El suministro estándar se realiza mediante cremalleras.
